四个电气原理图可以判断你是不是一个合格的电工 (2)


为了保护电动机不受长期过载电流的危害,在电动机控制电路中常装有双金属片热力继电器——过载保护。

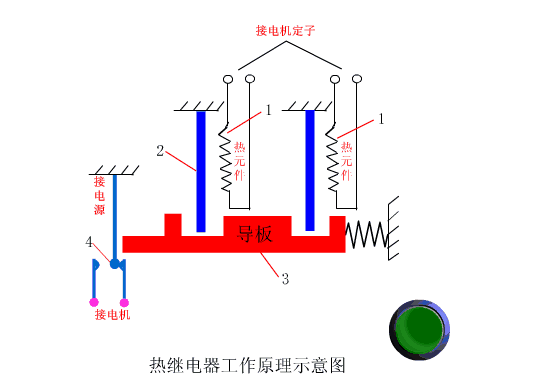

工作原理:将两种膨胀系数不同的双金属片紧紧地碾压在一起,当它受热膨胀时,由于不同的金属膨胀系数不同,所以两种金属的膨胀程度不同。

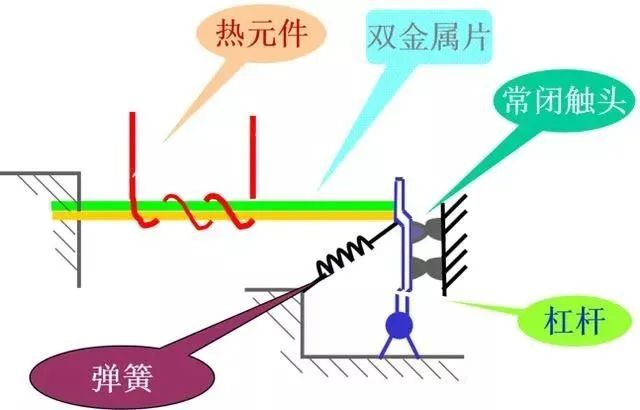

热继电器的主要部分是两个热元件,它是一段电阻不大的电阻丝,绕在双金属片上。使用时,发热元件接入电机主电路,若长时间过载,双金属片被加热。因双金属片的下层膨胀系数大,使其向上弯曲,杠杆被弹簧拉回,常闭触点断开。

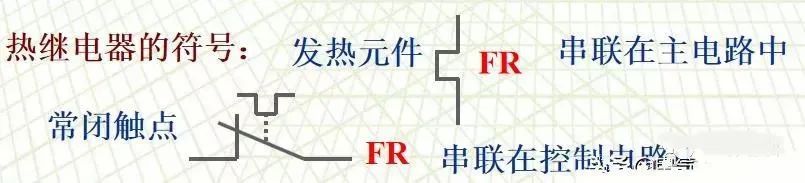

常闭触点接在控制电路中,当它断开时,就切断了控制电路,使继电器线圈断电,于是就切断了电动机的主电路,起到了过载保护的作用。


热继电器的主要技术数据——整定电流。

整定电流:即热元件中通过的电流超过此值的20%时,热继电器应在20分钟内动作。

通常是根据整定电流选择热继电器,整定电流与电动机的额定电流基本一致。

1.6 熔断器

用于低压线路中的短路保护。熔断器包含保险丝,保险片,保险管。

常用的熔断器:1.插入式熔断器、2.螺旋式熔断器、3.管式熔断器、4.有填料式熔断器

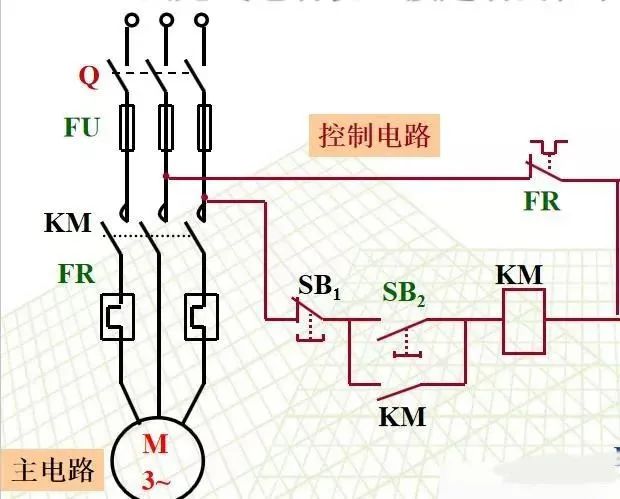

二、主要的控制电路图


Q——开关

FU——保险丝

KM——接触器

FR——热继电器

SB——按钮

1、直接起动的过程
