概述:为了安全、经济的发电、供电,对发电机、变压器、电动机、及电路进行测量、操作和保护而装设的辅助设备是各种测量仪表,控制开关,信号器具,继电器等等 。

本章主要介绍几种常用的低压电器,基本的控制环节和保护环节的典型线路。

1.1 组合开关(转换开关)

组合开关有三对静触片——相当于刀开关的夹座,三个动触片——相当于刀开关的闸刀。用手柄转动转轴使动触片与静触片接通与断开。

转换开关一般用于交流380V、直流220V,电流100A以下的电路中做电源开关。

1.2 按钮

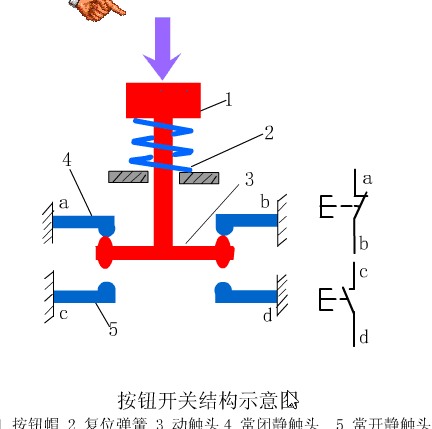

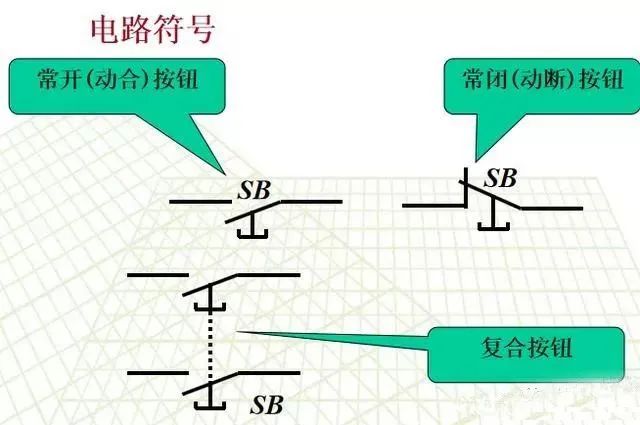

通常接触器线圈的的通电和断电是用按钮控制的。



1.3 交流接触器接触器


用刀开关和电磁铁结合在一起的控制电器叫做接触器或电磁开关。

接触器是各种电器控制设备中主要电器,利用它可以实现各种自动控制的要求。

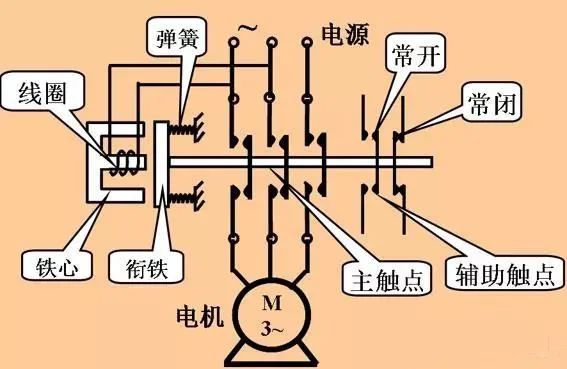

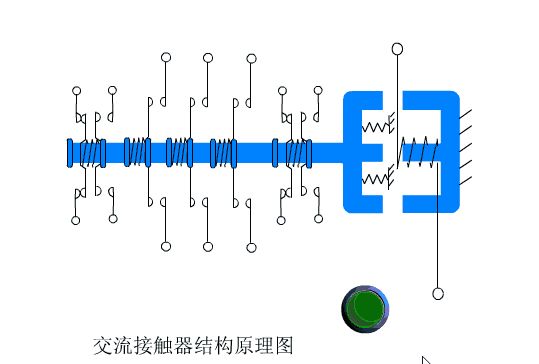

动作过程:1线圈通电、2 衔铁被吸合、3 触点闭合、4 回路与电源接通。

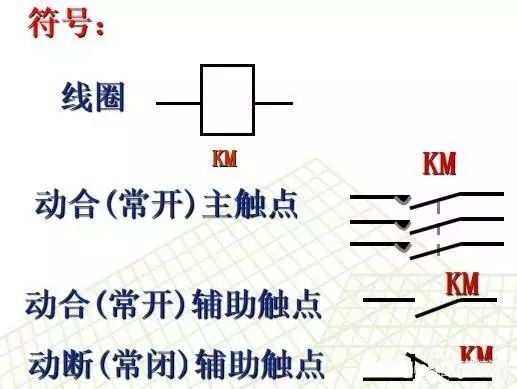

注意:属于同一器件的线圈和触点用相同的文字表示。

用于主电路 流过的大电流 (需加灭弧装置)

用于控制电路流过的小电流 (无需加灭弧装置)

1.4 中间继电器

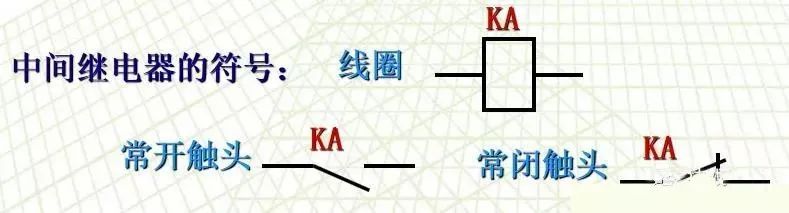

作用:常用来传递信号或用于控制电路中。

其结构和交流接触器基本相同。

区别:交流接触器的主触点可以通过大电流;

继电器的体积和触点容量小,触点数目多,且只能通过小电流。所以,继电器一般用于控制电路中。


常用继电器类型:1.中间继电器、2.速度继电器、3.时间继电器(具有延时功能)、4.热继电器(做过载保护)
