供电有些复杂。处理器核心的电压是1伏特，RAM需要1.8伏特， NAND需要3.3 伏特。因为从USB输入电压是5伏特，主板需要有三种不同的电压适配器。正常情况下比较好的做法是：在主板上为电力供应保留一层并且保持它与信号脱离，来降低电力供应的阻抗，但是主板只有4层，而且其中一层要用于做底板。这意味着只有两层留给做信号处理，这显示不够。所以我没有单独拿出一层来供电，而是在不同的层里为不同的供电做了一些挡板。
对于USB供电的应用，线形调整器的电力损失在最坏的情况下太大了些，所以我决定用3.3伏特的调整器作为一个更有效的可切换开关的调整器。1.0伏特和1.8伏特的调整期是一个以3.3伏特作为输入电压的线性调整器。因为线形调整器的损失决定于输入和输出电压的差，所以使用3.3伏特的电压比5伏特的电压提高了效率。
电路图。PDF
PCB布局，尚未焊锡。 焊接
空的电路板。

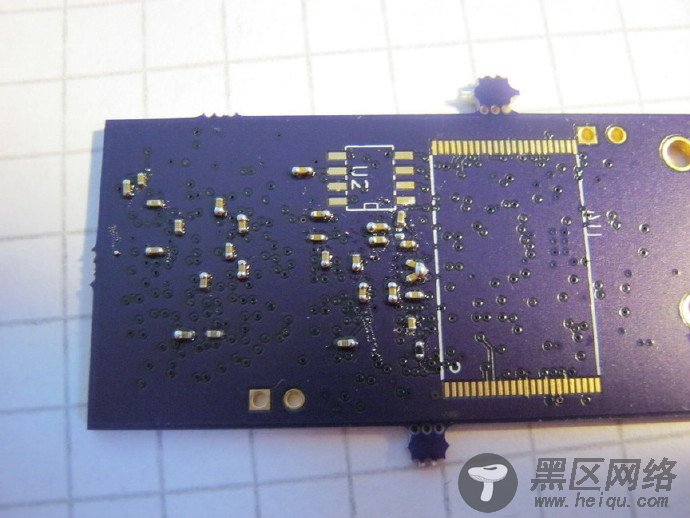

焊锡和部件被固定到背面。焊锡是用牙签手动固定的。这儿的部件都是1mm（0.04英寸）长。我只拿上一些做下试验，先看下他们如何回流的。如果情况不太好，我会换另外一块板子。
使用一个烤箱和自制的控制器来控制回流。
回流之后。三个部件被焊接到一个错误的地方。我最后还是把它们拿出来了，在主板上有足够的解耦的电容器，即使丢了一小部分，也不过有什么影响。我还错误的把一个电容器放在左上的位置，但那儿其实应该是一个电阻。
