futex_queues做为一个桥梁作用，glibc系统调用进入内核时，第一件事情就是通过它来找到内核的的rt_mutex对象；利用当前task_struct->mm->mmap_sem和用户态lock字段的地址生成key，用此key哈希到此变量数组的某个成员，从而建立起二者的联系。
数据结构查找关系：
futex_lock_pi():
1.uaddr(即用户态lock字段的地址), mmap_sem->key；
2.栈上分配futex_q, 将futex_q挂入futex_queues[hash(key)]中；
3.futex_q->futex_pi_state->rt_mutex，查找或分配futex_pi_state进而获得rt_mutex；
4.栈上分配rt_mutex_waiter，将rt_mutex_waiter挂入当前task和步骤3的rt_mutex中。
futex_unlock_pi():
1.key->futex_queues[hash(key)]->futex_q->futex_pi_state->rt_mutex->rt_mutex_waiter->task，从而找到等待唤醒的任务。

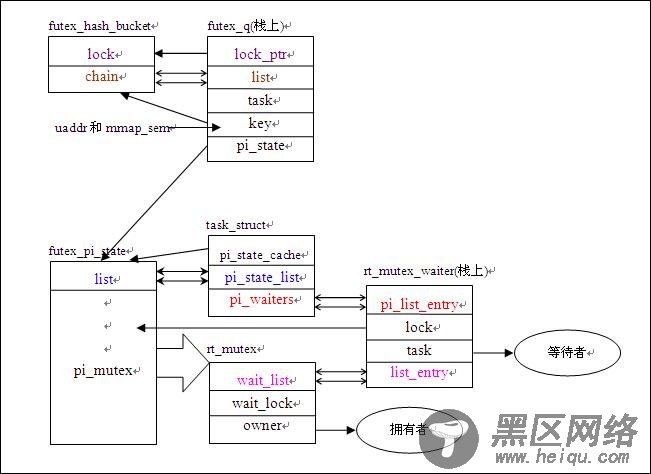

数据结构关系图：
数据结构描述(同种颜色相互对应)：
struct task_struct {
spinlock_t pi_lock;
struct plist_head pi_waiters; /* 只链入某rtmutex中优先级最高的rt_mutex_waiter */
/* Deadlock detection and priority inheritance handling */
struct rt_mutex_waiter *pi_blocked_on;
struct list_head pi_state_list;
struct futex_pi_state *pi_state_cache;
}
static struct futex_hash_bucket futex_queues[1<<FUTEX_HASHBITS];
struct futex_hash_bucket {
spinlock_t lock;
struct plist_head chain;
};
struct futex_q {
struct plist_node list; /* 根据当前线程的nomal_prio值链入 futex_hash_bucket
的chain中：plist_add(&q->list, &hb->chain); */
wait_queue_head_t waiters;
spinlock_t *lock_ptr; /* 指向futex_hash_bucket中的lock */
union futex_key key; /* 选择futex_hash_bucket */
/* For fd, sigio sent using these: */
int fd;
struct file *filp;
/* Optional priority inheritance state: */
struct futex_pi_state *pi_state; /*指向task_struct中第一次预先分配好的pi_state_cache */
struct task_struct *task;
struct rt_mutex_waiter waiter;
};
struct futex_pi_state {
struct list_head list; /* 链入task_struct中的pi_state_list */
struct rt_mutex pi_mutex;
struct task_struct *owner; /* 锁的当前拥有者 */
atomic_t refcount;
union futex_key key; /* 拷贝futex_q中的 key */
};
struct rt_mutex {
spinlock_t wait_lock;
struct plist_head wait_list; /* 所有的该锁的rt_mutex_waiter */
struct task_struct *owner;
}
struct rt_mutex_waiter {
struct plist_node list_entry; /* 链入rt_mutex中的wait_list */
struct plist_node pi_list_entry; /* 链入task_struct中的pi_waiters */
struct task_struct *task;
struct rt_mutex *lock;
}
struct rt_mutex锁的owner的低2位作为如下标志使用：
#define RT_MUTEX_OWNER_PENDING 1UL /* 唤醒时会将实时锁置上此标志，
用于try_to_steal_lock() */
#define RT_MUTEX_HAS_WAITERS 2UL /* 有线程等待实时锁置上此标志 */
#define RT_MUTEX_OWNER_MASKALL 3UL
futex_lock_pi()流程:
栈上分配struct futex_q q;
分配当前线程的pi_state_cache内存；
根据glibc中的用户态futex锁uaddr的地址和task_struct->mm-> mmap_sem生成q. key;
根据key找到hash_bucket, 初始化q.lock_ptr，并上锁；
如果锁的拥有都为当前线程，释放q.lock_ptr锁后退出；
将uaddr置位FUTEX_WAITERS；
正在持有futex锁uaddr的线程p，第一次会以uaddr&0x0fff_ffff为pid找到;
lookup_pi_state()：遍历hash_bucket-> chain，根据q.key值找到相应的pi_state；如果找不到则返回之前分配好的当前线程的pi_state_cache，并初始化pi_state：拷贝q.key，owner指向线程p，初始化pi_mutex(初始化wait_lock，将owner指向线程p)，将list链入线程p的pi_state_list(注pi_state始终链入锁的拥有者线程中);
__queue_me()：初始化q，将q.list链入hash_bucket->chain中，q.task指向当前线程，并释放q.lock_ptr锁；
如果是高优先级的线程则可以偷锁，偷锁成功后会调用fixup_pi_state_owner()对pi_state以及uaddr的值进行修正；
rt_mutex_timed_lock()->rt_mutex_slowlock()->task_blocks_on_rt_mutex(lock, &waiter, detect)：
其中waiter为栈上分配的rt_mutex_waiter结构；设定当前线程为TASK_INTERRUPTIBLE状态；初始化waiter，task指向当前线程，lock指向当前rt_mutex锁，并使用当前线程的prio初始化两个plist_node结构；waiter->list_entry链入lock->wait_list, waiter->pi_list_entry链入owner ->pi_waiters（owner为拥有锁的线程即p）；当前线程的pi_blocked_on指向waiter(用于检测死锁和PI处理，会在被唤醒时检查并置NULL)，最后__rt_mutex_adjust_prio(owner)进行优先级继承操作，如果存在锁链(一个低优先级rtmutex1的拥有者会继承高优先级的waiter的优先级, 谓之PI；如果此线程阻塞在另外的rtmutex2，这个优先级会传播到rtmutex2的拥有者，依次类推传播，默认允许传播1024个；此种情形暂称之为存在锁链)，则调用rt_mutex_adjust_prio_chain()进行优先级的传播；涉及到的锁为：lock->wait_lock和task->pi_lock；
schedule()；/* unlock pi时会调用wakeup_next_waiter()唤醒此线程 */
正常流程调用try_to_steal_lock()成功返回：当成功后清除RT_MUTEX_OWNER_PENDING标志。
