由于Windows模板下都是Data Queries。所以请确保添加完相关的Data Queries之后,所有项目的Status下应该都是Success以及是能看到很多Items以及Rows的。这说明数据正确采集,如果没有,请移步最后问题综述的问题4。
最后添加完并且画图的监控结果:
2.Linux常用模板
Linux与Windows监控的内容基本相同:
1. CPU Use
2. Load Average
3. Memory Usage
4. Swap Usage
5. Disk I/O
6. Disk Size
7. Interface Traffic
为了解决Linux监控内容,我们使用以下模板:
A. Cacti_host_template_ucdnet_snmp_host.gz
B. Cacti_graph_template_ucdnet_-_memory/swap_usage_linux.xml
C. Data_query_snmp_-_get_disk_io

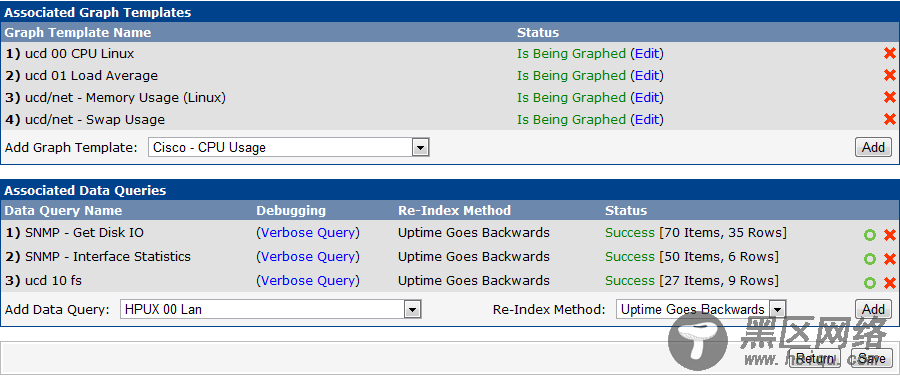

最终,添加完相关模板,在创建Linux主机之后,在Devices->Your Linux host ->页面下方正确添加的各种Templates如下:

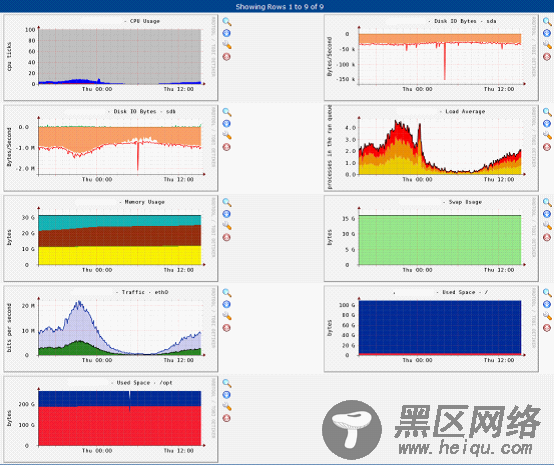

在所有的Linux监控添加后的内容如下:
3.Switch && Router的相关模板
由于市面上Switch和Router的型号众多,而不同的型号可能就需要不同的模板,不能像Windows和Linux一样进行统一,所以当你需要监控Switch和Router的时候,请Google响应的型号的模板,或者在Cacti官方的模板库中进行查找。查找之后添加的过程都大同小异,这里不再赘述。
IV:自定义脚本的添加以及监控
很多时候,我们需要为我们独有的环境去指定监控内容,那么如何制定呢?就可以通过自己写脚本的方式进行收集数据。这里我用一个监控QQ在线人数的例子来举例。
准备工作:
1.我们需要一个脚本,脚本的语言随意,只要在Linux的机器上能够使用运行并且有返回内容。比如我们即将使用的脚本:
#!/bin/bash
echo “QQ_Now:`curl im.qq.com/online.shtml | grep qqdata | cut -d”:” -f 3 | cut -d”>” -f 2 | cut -d”
此脚本运行之后输出内容为:
这个里面只有最后一行是有用的,其他的为curl的抓取信息。
2.我们的脚本要放在一个确保Cacti用户可访问的位置。常用的地方是:cacti/scripts/*中,那么当脚本准备停当之后,就开始我们的监控工作。

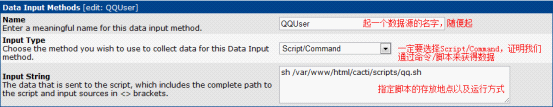

1.创建数据输入方式
1. 在Console–>点击Data Input Methods
2. 点击右上角的Add,添加一个新的数据获取方式
3. 点击Create,出现新的项目
4. 新的项目包括Input Fields和Output Fields,即输入内容和输出内容,输入内容其实就是向脚本传递函数,我们这个脚本不需要传递什么参数进去,于是没有,只有Output Fields。
5. 在Output Fields上点击Add,添加新的输出内容。
6. 在Field[Output]中输入我们脚本的输出项:这里我填写“QQ_Now”
7. 在Friendly Name中输入解释输出项的内容,内容随意。
8. 勾选Update RRD File后,点击Create
9. 然后查看我们整个的数据获取方式信息,点击Save,左上角应出现“Save Successful”
2.创建数据源
1. 在Console->点击Data Sources,进入数据源界面
2. 点击右上角的Add,添加新的数据源
3. 确保Data Template和Host均为None。直接点击Create

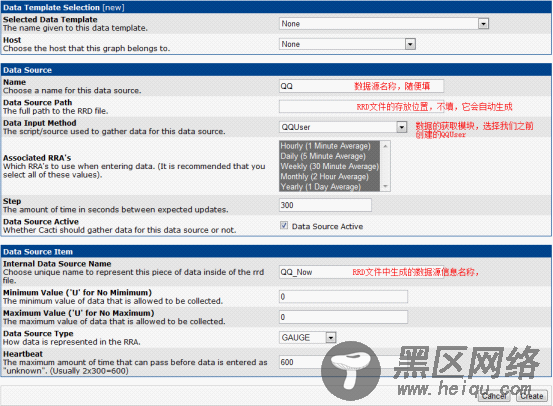

4. 在新出现的信息面板中输入相关内容
5. 点击Create,此时左上角会出现Save Successful
6. 注意系统自动给生成的RRD文件路径,确保里面不会出现连续两个反斜线的路径信息。如果出现,请手动修改为一个反斜线。如:
/1194.rrd
7. 点击Save,看到Save Successful,则数据源创建成功。
3.创建图像
1. 选择Console–> Graph Management,进入图像管理
2. 点击右上角的Add,添加一个新的图像
3. 选择Graph Template以及Host均为None,然后点击Create
4. Title中输入图像的名字,其他保持不变。并点击Create
5. 然后你会看到多出的Graph Items,以及中间有一个看不到图的红叉,因为这个图我们还没有定义。
6. 在Graph Items中点击Add,添加画图规则。
7. 添加完画图内容之后,点击Create/Save,返回之前的页面,接下来还要添加数据的展示内容。
8. 再次点击Graph Items中的Add,这次添加的是数据的展示,展示当前值。
9. 设置好后点击Create创建这个项目,然后按照这个方法,分别创建最大值,最小值,平均值的展示内容。

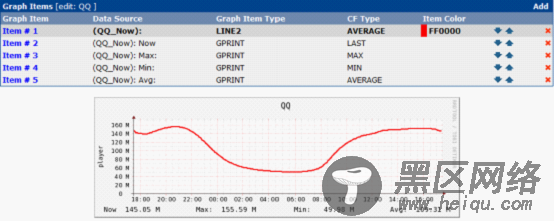

10. 添加好后内容如图。
4.将自定义好的图形,加入到Graphs面板
1. 在Cacti Web界面Graph Trees中,选择相应的列(或者系统默认的Default Tree)。
2. 进去Tree之后,点击右上角的Add,添加一个新的显示项。
3. 在Tree Item Type中选择Graph,然后在下面的Graph中选择我们刚才创建的图像。点击Create。
4. 此时,再进入Graphs界面,就可以看到在Default Tree下已经出现了我们新创建的图��。
V.Cacti问题 Q & A
1.填完Drivers信息之后显示红色的SNMP error
这是由于被监控机的SNMP设置问题,没有允许我们监控机进行监控,或者Community不匹配导致的。
Linux可以在/etc/snmp/snmpd.conf中修改/增加发送snmp的机器,以及community。
Windows可以在Snmp服务中增加允许发送snmp的机器,以及community。
2.添加完图之后,等待了无数时间图依然无法绘制,反馈给我们一个红色的X。
