最近楼主比较苦逼啊，主管布置了一道访问pci的作业，这个作业使用io方式还可以非常浪地将所有的东西都给读取出来，虽然不能读取出pci-e设备的所有信息，但是还是可以将256位的其他东西给读出来的。
本文将先从io访问模式进行对pci访问的设置，在这里我所使用的包含了dos和Linux，这样可以看到这2个的系统代码的不同。
pci简介PCI总线是一种高性能32位或者64位的多路复用地址或者数据行的总线。相当于现实生活中的公路，是所谓的信号通道。可以在这上面传输数据、控制信号等等。
作用：高度集成外围控制其、外围插件和处理器/内存系统之间的互连机制。
如果要访问PCI 设备，首先要确定PCI设备在系统中的物理连接情况。描述这个连接情况的数据是“总线号”、“设备号”和“功能号”。一个系统可以有256个PCI总线，每个总线上可以有32个设备，每个设备可以具有8个功能（每个功能作为一个PCI设备）。当这三个数据确定的时候，就可以在系统中唯一确定一个PCI 设备。
8~10:功能位. 有时候,一个pci设备对应多个功能.将每个功能单元分离出来,对应一个独立的pci device
11~15位:设备号 对应该pci总线上的设备序号
16~23位:总线号 根总线的总线号为0.每遍历到下层总线,总线号+1

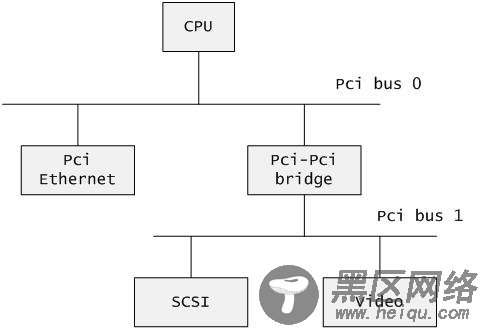

在上图的总线结构中,ethernet设备和pci-pci bridge的同类型资源空间必须要是pci bus0的一个子集
例如,pci bus 0的I/O端口资源是0x00CC~0x01CC. Ethernet设备的I/O范围的是0x00CC~0x0xE0.那么pci-pci bridge的I/O端口范围就必须要在0x0xE0~0x01CC之间.
同样,SCSI和VIDEO同类型资源必须要是pci_bus1的子集.pci bus1上有一个pci桥,对应的资源也就是它所连桥上的资源.即pci_bus->self.也就是说，下层总线的资源是它上层总线资源的子集。上层总线资源是下层总线资源的父集。
其实,每个PCI设备的资源地始地址都是由操作系统设置的.在x86上,都由bios设置好了.
pci配置空间PCI配置空间是一块容量为256字节并具有特定记录结构或模型的地址空间，通过配置空间，我们可以了解该PCI设备的一些配置情况，进而控制该设备，除主总线桥以外的所有PCI设备都必须事先配置空间.

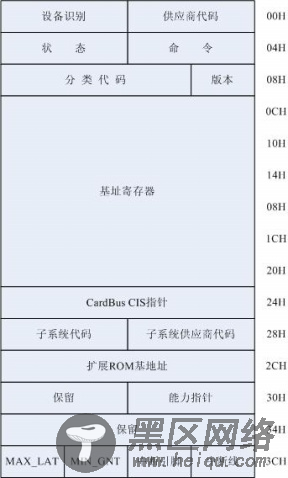

配置空间的前64个字节叫头标区，头标区又分成两个部分，第一部分为前16个字节，在各种类型的设备中定义都是一样的，其他字节随各设备支持的功能不同而有所不同，位于偏移0EH的投标类型字段规定了是何种布局，目前有三种头标类型，头标类型1用于PCI-PCI桥，头标类型2用于PCI-CARDBUS桥，头标类型0用于其他PCI设备，下图为头标类型0的头标区布局。
头标区中有5个字段涉及设备的识别。
供应商识别字段（Vendor ID）
偏移：00H。该字段用以标明设备的制造者。一个有效的供应商标识由PCI SIG来分配，以保证它的唯一性。0FFFFH是该字段的无效值。
设备识别字段（Device ID）
偏移：02H。用以标明特定的设备，具体代码由供应商来分配。
版本识别字段（Revision ID）
偏移：08H。用来指定一个设备特有的版本识别代码，其值由供应商提供，可以是0。
头标类型字段（Header Type）
偏移：0EH。该字段有两个作用，一是用来表示配置空间头标区第二部分的布局类型；二是用以指定设备是否包含多功能。位7用来标识一个多功能设备，位7为0表明是单功能设备，位7为1表明是多功能设备。位0-位6表明头标区类型。
分类代码字段（Class Code）
偏移：09H。标识设备的总体功能和特定的寄存器级编程接口。该字节分三部分，每部分占一个字节，第一部分是基本分类代码，位于偏移0BH，第二部分叫子分类代码，位于偏移0AH处，第三部分用于标识一个特定的寄存器级编程接口。
io口访问pci设备在dos下申请相关的接口就可以得到io口，通过cf8和cfc的模式进行读取遍历pci设备。
#include <stdio.h> typedef unsigned long DWORD; typedef unsigned int WORD; #define MK_PDI(bus,dev,func) (WORD)((bus<<8)|(dev<<3)|(func)) #define MK_PCIaddr(bus,dev,func) (DWORD)(0xf8000000L|(DWORD)MK_PDI(bus,dev,func)<<8) #define PCI_CONFIG_ADDRESS 0xCF8 #define PCI_CONFIG_DATA 0xCFC DWORD inpd(int inport) { DWORD data; asm mov dx,inport; asm lea bx,data; __emit__( 0x66,0x50, 0x66,0xED, 0x66,0x89,0x07, 0x66,0x58); return data; } void outpd(int outport,DWORD addr) { asm mov dx,outport; asm lea bx,addr; __emit__( 0x66,0x50, 0x66,0x8B,0x07, 0x66,0xEF, 0x66,0x58); } DWORD GetData(DWORD addr) { DWORD data; outpd(PCI_CONFIG_ADDRESS,addr); data = inpd(PCI_CONFIG_DATA); return data; } int main() { int bus,dev,func; DWORD addr,addr1,addr2,addr3; DWORD data,data1,data2,data3; printf("Bus#\tDev#\tFunc#"); printf("\n"); for (bus = 0; bus <= 0x63; ++bus) { for (dev = 0; dev <= 0x1F; ++dev) { for (func = 0; func <= 0x7; ++func) { addr = MK_PCIaddr(bus,dev,func); data = GetData(addr); if((WORD)data!=0xFFFF) { printf("%2.2x\t%2.2x\t%2.2x\t",bus,dev,func); printf("\n"); } } } } return 0; }
