服务注册层(Registry)：封装服务地址的注册与发现，以服务URL为中心，扩展接口为RegistryFactory、Registry和RegistryService。可能没有服务注册中心，此时服务提供方直接暴露服务。
集群层(Cluster)：封装多个提供者的路由及负载均衡，并桥接注册中心，以Invoker为中心，扩展接口为Cluster、Directory、Router和LoadBalance。将多个服务提供方组合为一个服务提供方，实现对服务消费方透明，只需要与一个服务提供方进行交互。
监控层(Monitor)：RPC调用次数和调用时间监控，以Statistics为中心，扩展接口为MonitorFactory、Monitor和MonitorService。
远程调用层(Protocol)：封将RPC调用，以Invocation和Result为中心，扩展接口为Protocol、Invoker和Exporter。Protocol是服务域，它是Invoker暴露和引用的主功能入口，它负责Invoker的生命周期管理。Invoker是实体域，它是Dubbo的核心模型，其他模型都向它靠扰，或转换成它，它代表一个可执行体，可向它发起invoke调用。它有可能是一个本地的实现，也可能是一个远程的实现，也可能是一个集群实现。
信息交换层(Exchange)：封装请求响应模式，同步转异步，以Request和Response为中心，扩展接口为Exchanger、ExchangeChannel、ExchangeClient和ExchangeServer。
网络传输层(Transport)：抽象mina和netty为统一接口，以Message为中心，扩展接口为Channel、Transporter、Client、Server和Codec。
数据序列化层(Serialize)：可复用的一些工具，扩展接口为Serialization、 ObjectInput、ObjectOutput和ThreadPool。
从上图可以看出，Dubbo对于服务提供方和服务消费方，从框架的10层中分别提供了各自需要关心和扩展的接口，构建整个服务生态系统(服务提供方和服务消费方本身就是一个以服务为中心的)。
下图是从Dubbo官网直接拿来的，看一下基于RPC层，服务提供方和服务消费方之间的调用关系，如图所示：

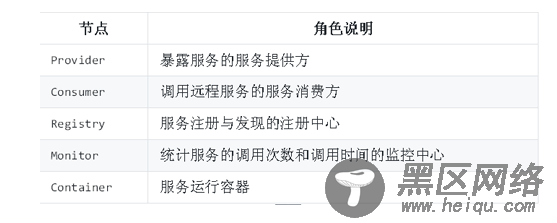

节点角色说明：
调用关系说明：
0：服务容器负责启动，加载，运行服务提供者。
1：服务提供者在启动时，向注册中心注册自己提供的服务。
2：服务消费者在启动时，向注册中心订阅自己所需的服务。
3：注册中心返回服务提供者地址列表给消费者，如果有变更，注册中心将基于长连接推送变更数据给消费者。
4：服务消费者，从提供者地址列表中，基于软负载均衡算法，选一台提供者进行调用，如果调用失败，再选另一台调用。
5：服务消费者和提供者，在内存中累计调用次数和调用时间，定时每分钟发送一次统计数据到监控中心。
Dubbo架构采用的是一种非常简单的模型，要么是提供方提供服务，要么是消费方消费服务，所以基于这一点可以抽象出服务提供方(Provider)和服务消费方(Consumer)两个角色。另外Dubbo架构还具有以下几个特点，连通性、健壮性、伸缩性、升级性，有关注册中心、协议支持、服务监控等内容，也在特点里有详细的描述。
连通性(服务消费者和服务提供者的关联)
注册中心负责服务地址的注册与查找，相当于目录服务，服务提供者和消费者只在启动时与注册中心交互，注册中心不转发请求，压力较小。
监控中心负责统计各服务调用次数，调用时间等，统计先在内存汇总后每分钟一次发送到监控中心服务器，并以报表展示。
服务提供者向注册中心注册其提供的服务，并汇报调用时间到监控中心，此时间不包含网络开销。
服务消费者向注册中心获取服务提供者地址列表，并根据负载算法直接调用提供者，同时汇报调用时间到监控中心，此时间包含网络开销。
注册中心，服务提供者，服务消费者三者之间均为长连接，监控中心除外。
注册中心通过长连接感知服务提供者的存在，服务提供者宕机，注册中心将立即推送事件通知消费者。
注册中心和监控中心全部宕机，不影响已运行的提供者和消费者，消费者在本地缓存了提供者列表。
注册中心和监控中心都是可选的，服务消费者可以直连服务提供者。
健壮性(任意节点宕掉后，服务仍然可用)
监控中心宕掉不影响使用，只是丢失部分采样数据。
数据库宕掉后，注册中心仍能通过缓存提供服务列表查询，但不能注册新服务。
注册中心对等集群，任意一台宕掉后，将自动切换到另一台。
注册中心全部宕掉后，服务提供者和服务消费者仍能通过本地缓存通讯。
服务提供者无状态，任意一台宕掉后，不影响使用。
服务提供��全部宕掉后，服务消费者应用将无法使用，并无限次重连等待服务提供者恢复。
伸缩性(节点可以自动增加)
注册中心为对等集群，可动态增加机器部署实例，所有客户端将自动发现新的注册中心。
服务提供者无状态，可动态增加机器部署实例，注册中心将推送新的服务提供者信息给消费者。
