Python绘图库matplotlib基础教程

Python绘图主要时使用matplotlib这个库。具体来说是pylab和pyplot这两个子库。这两个库可以满足画图的基本需求。

pylab神器:pylab.rcParams.update(params)。这个函数几乎可以调节图的一切属性,包括但不限于:坐标范围,axes标签字号大小,xtick,ytick标签字号,图线宽,legend字号等。

scatter和 plot 函数的不同之处

scatter才是离散点的绘制程序,plot准确来说是绘制线图的,当然也可以画离散点。

scatter/scatter3做散点的能力更强,因为他可以对散点进行单独设置
所以消耗也比plot/plot3大
所以如果每个散点都是一致的时候,还是用plot/plot3好以下
如果要做一些plot没法完成的事情那就只能用scatter了

scatter强大,但是较慢。所以如果你只是做实例中的图,plot足够了。

plt.ion()用于连续显示。
# plot the real data
fig = plt.figure()
ax = fig.add_subplot(1,1,1)
ax.scatter(x_data, y_data)
plt.ion()#本次运行请注释,全局运行不要注释
plt.show()

首先在python中使用任何第三方库时,都必须先将其引入。即:

import matplotlib.pyplot as plt

或者:

from matplotlib.pyplot import *

1.建立空白图

fig = plt.figure()

Python绘图库matplotlib基础教程

也可以指定所建立图的大小
fig = plt.figure(figsize=(4,2))

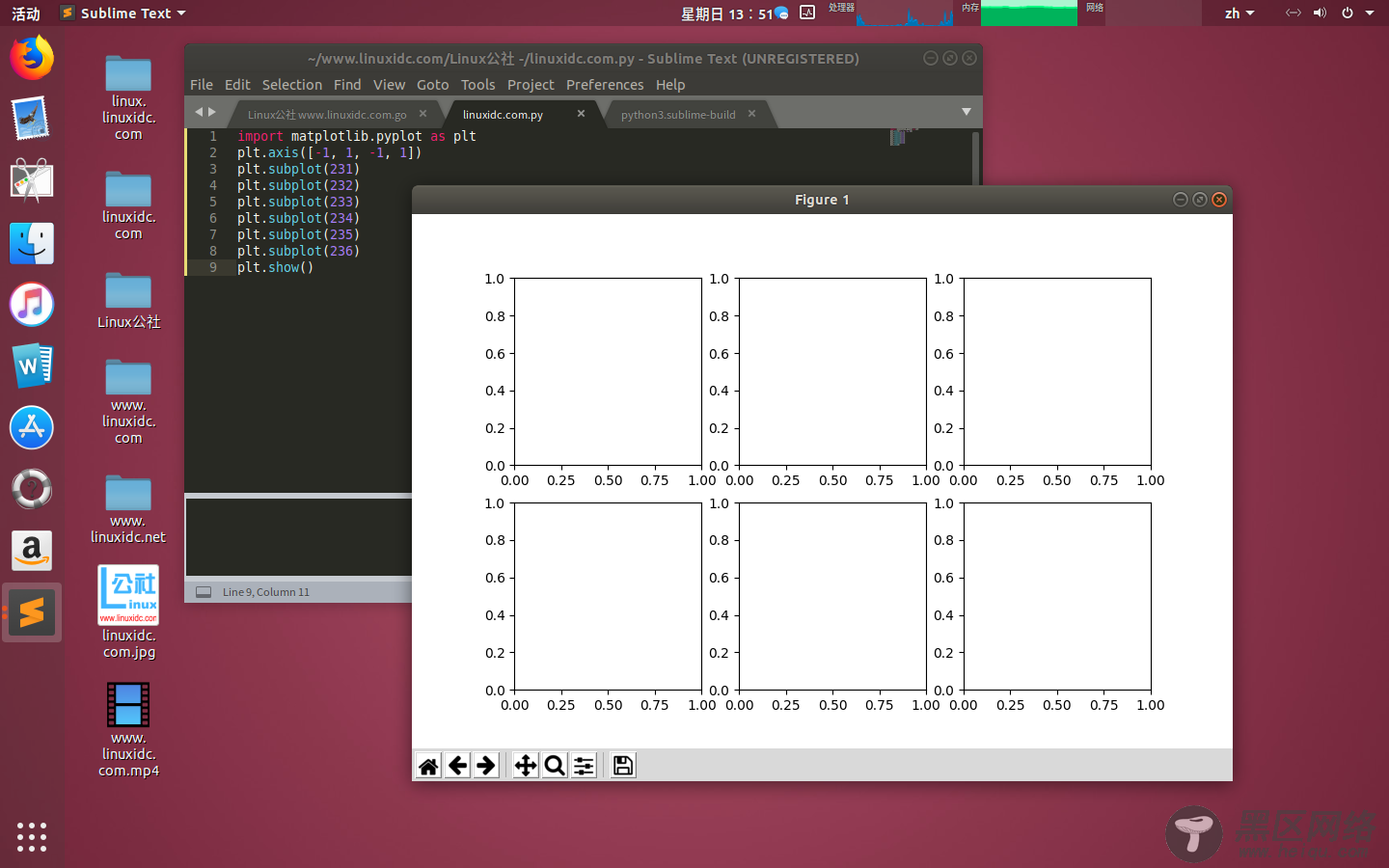

也可以建立一个包含多个子图的图,使用语句:
plt.figure(figsize=(12,6))
plt.subplot(231)
plt.subplot(232)
plt.subplot(233)
plt.subplot(234)
plt.subplot(235)
plt.subplot(236)
plt.show()

Python绘图库matplotlib基础教程

其中subplot()函数中的三个数字,第一个表示Y轴方向的子图个数,第二个表示X轴方向的子图个数,第三个则表示当前要画图的焦点。

当然上述写法并不是唯一的,比如我们也可以这样写:
fig = plt.figure(figsize=(6, 6))
ax1 = fig.add_subplot(221)
ax2 = fig.add_subplot(222)
ax3 = fig.add_subplot(223)
ax4 = fig.add_subplot(224)
plt.show()

plt.subplot(111)和plt.subplot(1,1,1)是等价的。意思是将区域分成1行1列,当前画的是第一个图(排序由行至列)。

plt.subplot(211)意思就是将区域分成2行1列,当前画的是第一个图(第一行,第一列)。以此类推,只要不超过10,逗号就可省去。

可以看到图中的x,y轴坐标都是从0到1,当然有时候我们需要其他的坐标起始值。
此时可以使用语句指定:
ax1.axis([-1, 1, -1, 1])

或者:
plt.axis([-1, 1, -1, 1])

效果如下:

Python绘图库matplotlib基础教程

2.向空白图中添加内容,想你所想,画你所想

首先给出一组数据:
x = [1, 2, 3, 4, 5]
y = [2.3, 3.4, 1.2, 6.6, 7.0]

A.画散点图*
plt.scatter(x, y, color='r', marker='+')
plt.show()

效果如下:

Python绘图库matplotlib基础教程

这里的参数意义:
1.x为横坐标向量,y为纵坐标向量,x,y的长度必须一致。

2.控制颜色:color为散点的颜色标志,常用color的表示如下:

b---blue  c---cyan  g---green    k----black
m---magenta r---red  w---white    y----yellow

有四种表示颜色的方式:

用全名

16进制,如:#FF00FF

灰度强度,如:‘0.7’


3.控制标记风格:marker为散点的标记,标记风格有多种:
.  Point marker
,  Pixel marker
o  Circle marker
v  Triangle down marker
^  Triangle up marker
<  Triangle left marker
>  Triangle right marker
1  Tripod down marker
2  Tripod up marker
3  Tripod left marker
4  Tripod right marker
s  Square marker
p  Pentagon marker
*  Star marker
h  Hexagon marker
H  Rotated hexagon D Diamond marker
d  Thin diamond marker
| Vertical line (vlinesymbol) marker
_  Horizontal line (hline symbol) marker
+  Plus marker
x  Cross (x) marker

B.函数图(折线图)

数据还是上面的。

fig = plt.figure(figsize=(12, 6))
plt.subplot(121)
plt.plot(x, y, color='r', linestyle='-')
plt.subplot(122)
plt.plot(x, y, color='r', linestyle='--')
plt.show()

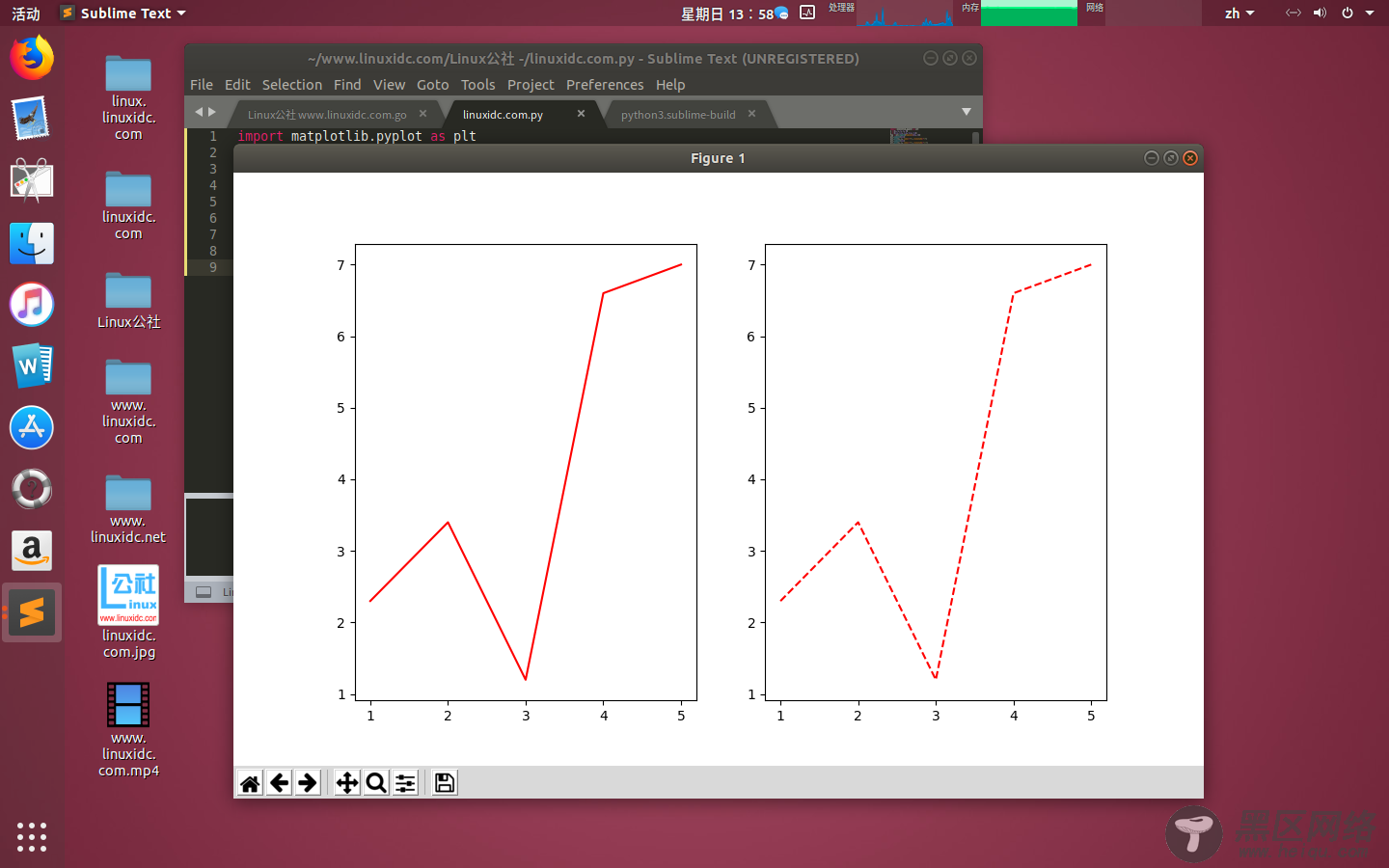

效果如下:

Python绘图库matplotlib基础教程

这里有一个新的参数linestyle,控制的是线型的格式:符号和线型之间的对应关系

-      实线
--    短线
-.    短点相间线
:    虚点线

另外除了给出数据画图之外,我们也可以利用函数表达式进行画图,例如:y=sin(x)
