JavaScript实现的图片3D展示空间(3DRoom)

程序就是模拟这样一个三维空间,里面的图片会根据三维坐标显示在这个空间。
很久以前就看过一个3DRoom效果,是用复杂的计算实现的。
在上一篇图片变换研究过css3的transform之后,就想到一个更简单的方法来实现。
兼容:ie6/7/8, firefox 3.6.8, opera 10.6, safari 5.0.1, chrome 5.0

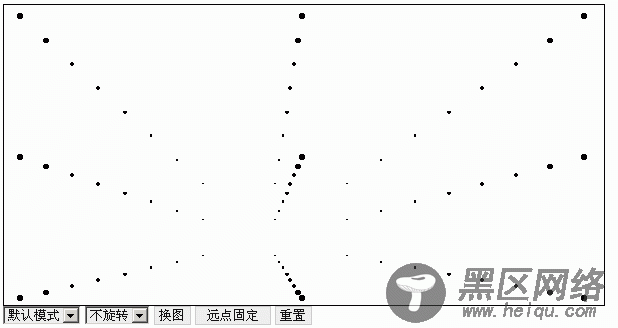

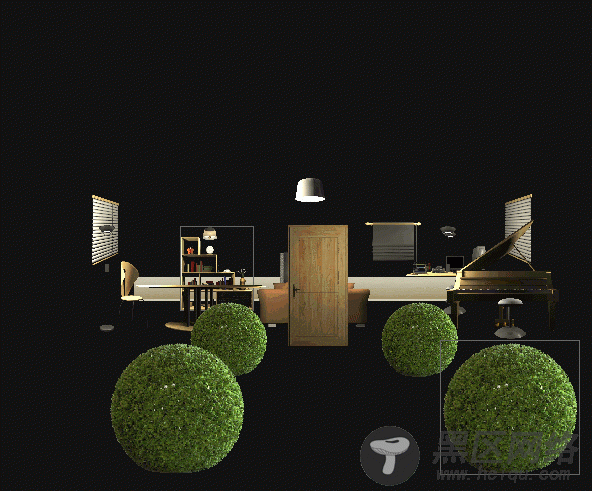

效果预览

JavaScript实现的图片3D展示空间(3DRoom)


3DRoom

JavaScript实现的图片3D展示空间(3DRoom)


程序说明

【实现原理】

3D效果的关键,是深度的实现。
把3D容器看成一个由多个不同深度的层组成的空间,这些层的尺寸默认跟容器一样。
层里面放了该深度的图片,并且各个层会根据深度的变化做缩放变换,从视觉上产生深度差。
缩放变换的比例按照最近点为1,最远点为0,逐渐变化。
关键的地方是层里面图片的尺寸和坐标必须跟着层同时变换,这个通过css3的transform很简单就能实现。
这样图片只需设置好尺寸再相对层定好位就行了,避免了随深度变化要不断调整图片尺寸和定位的麻烦。


【图片加载】

在程序初始化之后,就可以调用add方法来添加图片。
add方法有两个参数:图片地址和参数对象,还会返回一个图片操作对象。
操作对象包含以下属性和方法,方便对图片进行操作:
img: 图片元素
src: 图片地址
options: 参数对象
show: 显示图片方法
remove: 移除图片方法
其中options可以设置如下属性:
属性:    默认值//说明
x:  0,//水平位移
y:  0,//垂直位移
z:  0,//深度
width: 0,//宽度
height: 0,//高度
scaleW: 1,//宽度缩放比例
scaleH: 1//高度缩放比例
其中x、y分别是水平和垂直坐标的位移参数,坐标原点在容器底部中间,水平坐标向右,纵坐标向上,单位是px。
而z是深度,用于比例的计算,方向由近点到原点。
坐标系如下图:

JavaScript实现的图片3D展示空间(3DRoom)



图片加载成功后,就会执行_load图片加载程序。
首先根据参数设置图片样式:

复制代码 代码如下:


img.style.cssText = "position:absolute;border:0;padding:0;margin:0;-ms-interpolation-mode:nearest-neighbor;"
+ "z-index:" + (99999 - z) + ";width:" + width + "px;height:" + height + "px;"
+ "left:" + (((clientWidth - width) / 2 + opt.x) / clientWidth * 100).toFixed(5) + "%;"
+ "top:" + ((clientHeight - height - opt.y) / clientHeight * 100).toFixed(5) + "%;";


绝对定位是必须的,宽度和高度根据参数设置就行。
left和top根据坐标参数计算,这里需要用百分比的形式表示,后面再详细说明。
还要给图片增加一个_z属性记录深度,方便调用。
最后插入对应z的层,并重新显示该层。


【层变换】

图片加载后,会用_insertLayer程序把图片插入到对应的层中。
_insertLayer有两个参数:图片元素和z深度。
程序用_layers对象,以z为关键字记录对应的层元素。
如果在该深度还没有创建层,会自动创建一个:

复制代码 代码如下:


layer = document.createElement("div");
layer.style.cssText = "position:absolute;border:0;padding:0;margin:0;left:0;top:0;visibility:hidden;background:transparent;width:" + this._clientWidth + "px;height:" + this._clientHeight + "px;";


层的坐标和尺寸要跟容器一致,因为插入图片的坐标是相对容器来定义的,这样使用起来比较方便。
还会添加一个_count属性,记录层包含的图片数,最后插入到容器并记录到_layers对象中。
获取层对象后,就把图片插入层中,并把_count计数加1。

接着就可以通过_showLayer程序根据深度显示对应的层。
程序包含三个坐标属性:_x、_y、_z,表示容器的三维坐标的偏移量。
首先通过_getScale获取比例方法得到z深度的缩放比例scale。
比例大于1,说明图片在视觉深度的后面,理论上应该看不到,所以隐藏;小于0,就是小到看不到了也隐藏。

而_x和_y偏移量也需要根据深度来重新计算,程序有两种偏移方式:远点固定和近点固定。
远点固定的意思是平面位移偏移量随着深度逐渐变小,产生以最远点为固定点移动方向的效果,近点固定就刚好相反。
要实现这个效果,只要位移偏移量也跟着比例变化就行了,即远点固定时偏移量跟比例成正比,远点固定时是反比:

复制代码 代码如下:


var moveScale = this.fixedFar ? scale : (1 - scale);


然后把这些参数交给_show程序来处理,并显示效果。

为了最大限度地利用层元素,程序会在_remove图片移除程序中,把没有图片的层放到_invalid废弃层集合中,在需要插入层时,优先从_invalid中获取。


【缩放比例】

上面已经说了,缩放比例应该按照最近点为1,最远点为0,逐渐变化。
程序默认是通过下面的公式计算:
