摘要：GaussDB(DWS)的负载均衡通过LVS+keepAlived实现。对于这种方式，需要思考的问题是，CN的返回结果是否会经过LVS，然后再返回给前端应用？如果经过LVS，那么，LVS会不会成为单点瓶颈？ 带着这两个问题，我们探究一下LVS+KeepAlived的实现原理。

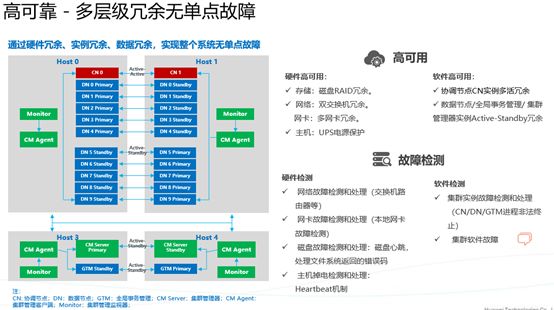

我们知道GaussDB(DWS)为了保证业务的连续性和高可靠性，各个组件都进行了高可用设计。
下图是应用访问GaussDB(DWS)的业务流程架构图，对于业务应用或者用户来说，他们发生请求给CN，CN解析并生成执行计划，交给DN去执行，执行后再由CN汇总将数据返回给业务用户或者业务应用。这个过程是容易理解的，本次我们重点关注的是站在CN前面的LVS+KeepAlived。
现在的问题是：
CN的返回结果是否会经过LVS，然后再返回给前端应用？
如果经过LVS，那么，LVS会不会成为单点瓶颈？
带着这两个问题我们探究一下LVS和KeepAlived的原理。
LVS是什么？LVS是Linux Virtual Server的简称，也就是Linux虚拟服务器, 是一个由章文嵩博士发起的自由软件项目，它的官方站点是。现在LVS已经是 Linux标准内核的一部分，在Linux2.4内核以前，使用LVS时必须要重新编译内核以支持LVS功能模块，但是从Linux2.4内核以后，已经完全内置了LVS的各个功能模块，无需给内核打任何补丁，可以直接使用LVS提供的各种功能。
LVS的目的是什么？LVS主要用于服务器集群的负载均衡，拥有VIP，客户端将所有请求发送至此VIP，LVS负责将请求分发到不同的RS，客户不感知RS。其目的是提高服务器的性能，将请求均衡的转移到不同的服务器上执行，从而将一组服务器构成高性能、高可靠的虚拟服务器。
LVS的体系结构使用LVS架设的服务器集群系统有三个部分组成：
（1）最前端的负载均衡层，用Load Balancer表示；
（2）中间的服务器集群层，用Server Array表示；
（3）最底端的数据共享存储层，用Shared Storage表示；
在用户看来，所有的内部应用都是透明的，用户只是在使用一个虚拟服务器提供的高性能服务。如图：
Load Balancer层：位于整个集群系统的最前端，有一台或者多台负载调度器（Director Server）组成，LVS模块就安装在Director Server上，而Director的主要作用类似于一个路由器，它含有完成LVS功能所设定的路由表，通过这些路由表把用户的请求分发给Server Array层的应用服务器（Real Server）上。同时，在Director Server上还要安装对Real Server服务的监控模块Ldirectord，此模块用于监测各个Real Server服务的健康状况。在Real Server不可用时把它从LVS路由表中剔除，恢复时重新加入。
Server Array层：由一组实际运行应用服务的机器组成，Real Server可以是WEB服务器、MAIL服务器、FTP服务器、DNS服务器、视频服务器中的一个或者多个，每个Real Server之间通过高速的LAN或分布在各地的WAN相连接。在实际的应用中，Director Server也可以同时兼任Real Server的角色。
Shared Storage层：是为所有Real Server提供共享存储空间和内容一致性的存储区域，在物理上，一般有磁盘阵列设备组成，为了提供内容的一致性，一般可以通过NFS网络文件系统共享数据，但是NFS在繁忙的业务系统中，性能并不是很好，此时可以采用集群文件系统，例如Red hat的GFS文件系统，oracle提供的OCFS2文件系统等。
从整个LVS结构可以看出，Director Server是整个LVS的核心，目前，用于Director Server的操作系统只能是Linux和FreeBSD，linux2.6内核不用任何设置就可以支持LVS功能，而FreeBSD作为Director Server的应用还不是很多，性能也不是很好。对于Real Server，几乎可以是所有的系统平台，Linux、windows、Solaris、AIX、BSD系列都能很好的支持。
LVS的程序组成部分LVS 由2部分程序组成，包括 ipvs 和 ipvsadm。
ipvs(ip virtual server)：一段代码工作在内核空间，叫ipvs，是真正生效实现调度的代码。
