并且可以在 SW1 或 2 看到如下的路由信息：
SW2#show ip route Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2 i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2 ia - IS-IS inter area, * - candidate default, U - per-user static route o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP a - application route + - replicated route, % - next hop override, p - overrides from PfR Gateway of last resort is not set 1.0.0.0/24 is subnetted, 1 subnets D 1.1.1.0 [90/409600] via 200.1.1.2, 00:31:52, Ethernet0/2 10.0.0.0/8 is variably subnetted, 2 subnets, 2 masks C 10.1.1.0/24 is directly connected, Vlan10 L 10.1.1.252/32 is directly connected, Vlan10 20.0.0.0/8 is variably subnetted, 2 subnets, 2 masks C 20.1.1.0/24 is directly connected, Vlan20 L 20.1.1.252/32 is directly connected, Vlan20 100.0.0.0/24 is subnetted, 1 subnets D 100.1.1.0 [90/307200] via 200.1.1.2, 00:31:52, Ethernet0/2 200.1.1.0/24 is variably subnetted, 2 subnets, 2 masks C 200.1.1.0/24 is directly connected, Ethernet0/2 L 200.1.1.1/32 is directly connected, Ethernet0/2配置 SW1 为 VLAN 10 的根桥 ID. 配置 SW2 为 VLAN 20 的根桥 ID.
# SW1 SW1(config)#spanning-tree vlan 10 priority 0 SW1(config)#spanning-tree vlan 20 priority 4096 # SW2 SW2(config)#spanning-tree vlan 10 priority 4096 SW2(config)#spanning-tree vlan 20 priority 0现在用 PC5 Ping 1.1.1.1:
trace to 1.1.1.1, 8 hops max, press Ctrl+C to stop 1 10.1.1.251 0.893 ms 0.852 ms 2.083 ms 2 *100.1.1.2 0.654 ms (ICMP type:3, code:3, Destination port unreachable) *用 PC6 Ping 1.1.1.1：
VPC6> trace 1.1.1.1 trace to 1.1.1.1, 8 hops max, press Ctrl+C to stop 1 20.1.1.252 0.402 ms 0.327 ms 0.378 ms 2 *200.1.1.2 0.754 ms (ICMP type:3, code:3, Destination port unreachable) *可以发现 VLAN 10 走 SW1 ，VLAN 20 走 SW2.
配置 HSRP ：
# 配置 Vlan 10 HSRP： SW1(config)#int vlan 10 SW1(config)#standby 1 ip 10.1.1.254 SW1(config)#standby 1 priority 120 SW2(config)#int vlan 10 SW2(config)#standby 1 ip 10.1.1.254 SW2(config)#standby 1 priority 100 # 配置 Vlan 20 HSRP： SW1(config)#int vlan 20 SW1(config)#standby 2 ip 20.1.1.254 SW1(config)#standby 2 priority 100 SW2(config)#int vlan 20 SW2(config)#standby 2 ip 20.1.1.254 SW2(config)#standby 2 priority 120此时将 PC5 和 PC 6 的网关改为：10.1.1.254 和 20.1.1.254. 然后 shutdown SW1 vlan 10，可以发现依然可以访问 1.1.1.1 只不过现在走 SW2. 这条备份链路。
接着将 Vlan1 10 接口打开, 但发现无法将 VLAN 10 的 Active 恢复 SW1，这时需要打开抢占功能：
SW1(config)#interface Vlan 10 SW1(config-if)#standby 1 preempt打开认证功能：
SW2(config)#int vlan 10 SW2(config-if)#standby 1 authentication md5 key-string cisco SW1(config)#int vlan 10 SW1(config-if)#standby 1 authentication md5 key-string cisco打开链路跟踪功能, 当 SW1 或 SW2 上行链路出现问题，立即进行切换：
SW1(config)# track 1 inerface e0/2 line-protocol SW1(config)#int vlan 10 # 调用跟踪链路 track1 SW1(config-if)#standby 2 track 1 decrement 30 # 抢占等待时间 10 SW2(config-if)#standby 2 preempt delay minimum 10 SW2(config)# track 1 inerface e0/2 line-protocol SW2(config)#int vlan 20 SW2(config-if)#standby 2 track 1 decrement 30 SW2(config-if)#standby 2 preempt delay minimum 10 VRRPVRRP 本身是公有协议，和 HSRP 非常类似，用于解决网关备份的问题。
VRRP 角色VRRP 组：由多个 VRRP 路由器组成，属于同一个 VRRP 组，组内的路由器会交换信息，每个组由唯一 ID 指定。经过选举会推选出 Active 路由器和 Standby 路由器。
VRRP 虚拟路由：对每个 HSRP 组，抽象出的虚拟路由器。作为我拿过来。具有虚拟 IP 和 MAC。虚拟出来的 IP 作为网关地址。
Master 路由器：HSRP 中实际转发数据包的路由器，每个 HRSP 组中，仅有一个 Master 路由器，并绑定虚拟 IP，用于响应请求。
backup 路由器：在 HSRP 组中，处于监听状态的路由器，当 Master 路由器出现问题时，接替工作。
VRRP 特性在 VRRP 组中的路由器，通过 Advertise 报文交互。
报文间隔时间为 1 s，失效时间为 3s + (256 - 优先级) / 256
VRRP 使用 224.0.0.18 为组播地址，协议号为 112
每个接口最多支持 256 个组，可以实现像 HRSP 一样的负载分摊。
VRRP 和 HSRP 不同的是，VRRP 虚拟出的来 IP 可以和同一网络下的实际物理 IP 相同。称为 IP 拥有者，优先级为最大 255.
优先级范围：0 - 255，可配置范围为 1 - 254, 255 是 IP 拥有者，0 是在关闭 VRRP 进程触发
虚拟 MAC 地址为：000.5e00.01xx （xx 为 VRRP 组ID）
VRRP 默认开启抢占功能
VRRP 状态Init 状态：初始化状态
如果虚拟 IP 和物理 IP 一样，表示为 IP 拥有者，立即变成 Master 状态。
其他情况，都会转化为 Backup 状态。
Backup 状态：备份状态
等待时滞时间后，先发送 Hello 报文的成为 master.
Master 状态：实际转发状态
GLBPGLBP 思科私有协议，和 VRRP 不同，组内可有多台 Active，能实现真正意义的上的负载分担。能提供一个虚拟 IP 和多个 MAC 地址并分配给 PC。
当 PC 在解析网关时，由于一个 IP 对应多个 MAC 地址，可将流量分配到不同的 MAC 地址所对应的设备上，实现负载分摊。

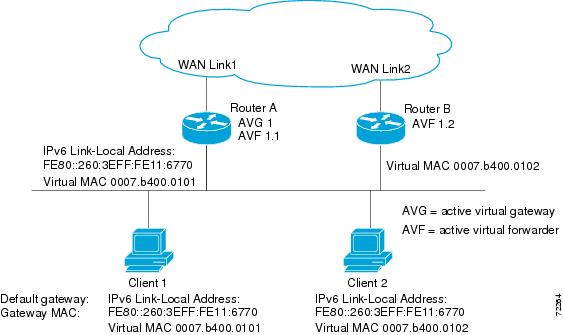

AVG（Active Virtual Gateway）：在每个组中，分配 MAC 地址给成员
Active AVG 默认不能自动强占，只能手动强占。
AVF（Active Virtual Forwarder）：组内实际转发的成员
每组最多 4 个，每个 AVF 都有一个虚拟的 MAC 地址（0007-b400-XXYY，XX 表示组号，YY代表转发者编号）
如果组内成员超过 4 个，最先成为 AVF 成为 Primary 成员，其余为 Secondary 成员（不参与转发，处于等待状态）。
如果 Primary AVF 中的权重值小于，Secondary AVF 成员中的权重值，会被替换。
BVG（Backup Virtual Gateway）：充当分配 MAC 地址的备份，防止单点故障
选举过程通过 Hello 报文交互，数值越大，优先级越高。如果优先级一样，选 IP 地址大的。
GLBP 特性负载分摊模式：
加权负载均衡：取决于 AVF 网关的权重值
主机负载均衡：确保主机一直使用同一个虚拟 MAC 地址，根据主机实现负载均衡
循环负载均衡：默认模式，按照顺序分配
GLBP 配置 # R1 inter Eth0/0 glbp 1 ip 192.168.1.254 show glbp GLBP 的问题需要注意的是 GLBP 不能用在二层链路上，因为二层链路上存在生成树协议，存在阻塞端口，进一步导致次优路径。
总结本篇共提到了三个协议，用于解决网关单点故障的问题。
从目前使用的情况看，VRRP 由于是公有协议使用的更多些。HSRP 和 GLBP 由于是思科的私有协议，仅能跑在思科设备上。
从配置的角度看，VRRP 和 HSRP 非常类似，其中概念也较为相似。仅在命名和选举的计算方式稍有不同。
