[WPF自定义控件库]使用WindowChrome自定义RibbonWindow

1. 为什么要自定义RibbonWindow

自定义Window有可能是设计或功能上的要求，可以是非必要的，而自定义RibbonWindow则不一样：

如果程序使用了自定义样式的Window，为了统一外观需要把RibbonWindow一起修改样式。

为了解决RibbonWindow的BUG。

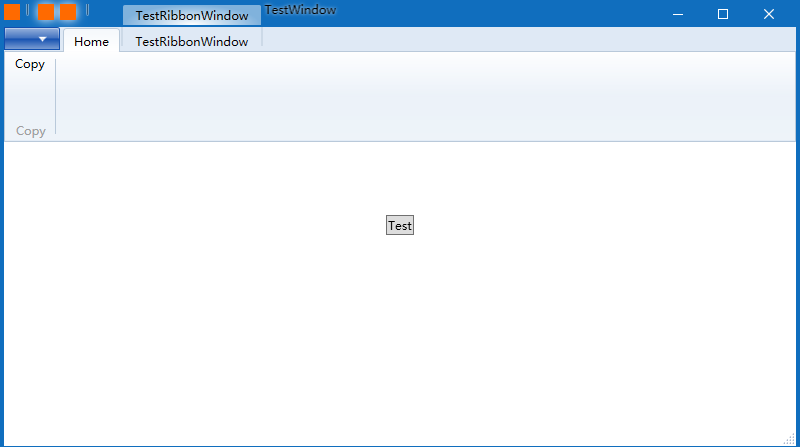

如上图所示，在Windows 10 上运行打开RibbonWindow，可以看到标题栏的内容(包括分隔符)没有居中对齐，缺少下边框。

在最大化的时候标题栏内容甚至超出屏幕范围。

WPF提供的Ribbon是个很古老很古老的控件，附带的RibbonWindow也十分古老。RibbonWindow在以前应该可以运行良好，但多年没有更新，在.NET 4.5(或者说是WIN7平台，我没仔细考究)后就出现了这个问题。作为专业软件这可能没法接受，而这个问题微软好像也没打算修复。以前的做法通常是使用Fluent.Ribbon之类的第三方组件，因为我已经在Kino.Toolkit.Wpf中提供了使用WindowChrome自定义的Window，为了统一外观于是顺手自定义一个ExtendedRibbonWindow。

2. 问题产生的原因

RibbonWindow是派生自Window，并使用了WindowChrome，它的ControlTemplate大概是这样：

<Grid> <Border Background="{TemplateBinding Control.Background}" BorderBrush="{TemplateBinding Control.BorderBrush}" BorderThickness="{TemplateBinding Control.BorderThickness}" Margin="{Binding Path=(SystemParameters.WindowNonClientFrameThickness)}" /> <Border BorderThickness="{Binding Path=(WindowChrome.WindowChrome).ResizeBorderThickness, RelativeSource={RelativeSource TemplatedParent}}"> <Grid> <Image WindowChrome.IsHitTestVisibleInChrome="True" HorizontalAlignment="Left" VerticalAlignment="Top" /> <AdornerDecorator> <ContentPresenter /> </AdornerDecorator> <ResizeGrip WindowChrome.ResizeGripDirection="BottomRight" HorizontalAlignment="Right" VerticalAlignment="Bottom" Visibility="Collapsed" IsTabStop="False" /> </Grid> </Border> </Grid>

Ribbon的Chrome部分完全依赖于WindowChrome，PART_ClientAreaBorder负责为ClientArea提供背景颜色。在PART_ClientAreaBorder后面的另一个Border才是真正的ClientArea部分，它用于放置Ribbon。因为Ribbon的一些按钮位于标题栏，所以Ribbon必须占用标题栏的位置，并且由Ribbon显示原本应该由Window显示的标题。WindowChrome的标题栏高度是SystemParameters.WindowNonClientFrameThickness.Top，在Windows 10，100% DPI的情况下为27像素。而Ribbon标题栏部分使用了SystemParameters.WindowCaptionHeight作为高度，这个属性的值为23，所以才会出现对不齐的问题。

<DockPanel Grid.Column="0" Grid.ColumnSpan="3" LastChildFill="True">

而最大化的时候完全没有调整Ribbon的Margin，并且WindowChrome本身在最大化就会有问题。所以不能直接使用WindowChrome，而应该使用自定义的UI覆盖WindowChrome的内容。

3. 自定义RibbonWindow

我在Kino.Toolkit.Wpf提供了一个自定义RibbonWindow，基本上代码和ControlTempalte与自定义Window一样，运行效果如上图所示。在自定义RibbonWindow里我添加了RibbonStyle属性，默认值是一个解决Ribbon标题栏问题的Ribbon样式，里面使用SystemParameters.WindowNonClientFrameThickness作为标题的高度。

<DockPanel Grid.Column="0" Grid.ColumnSpan="3" Margin="0,-1,0,0" LastChildFill="True">

RibbonWindow还添加了一个StyleTypedProperty：

[StyleTypedProperty(Property = nameof(RibbonStyle), StyleTargetType = typeof(Ribbon))]

StyleTypedProperty 应用于类定义并确定类型为 TargetType 的属性的 Style。使用了这个属性的控件可以在Blend中使用 "右键"->"编辑其他模板"->"编辑RibbonSytle" 创建Ribbon的Style。

不过虽然我这么贴心地加上这个Attribute，但我的Blend复制Ribbon模板总是报错。

4. 结语

我也见过一些很专业的软件没处理RibbonWindow，反正外观上的问题忍一忍就过去了，实在受不了可以买一个有现代化风格的控件库，只是为了标题栏对不齐这种小事比较难说服上面同意引入一个新的组件。除了使用我提供的解决方案，stackoverflow也由不少关于这个问题的讨论及解决方案可供参考，例如这个:

c# - WPF RibbonWindow + Ribbon = Title outside screen - Stack Overflow

顺便一提，ExtendedRibbonWindow需要继承RibbonWindow，所以没法直接集成ExtendedWindow。因为ExtendedWindow很多功能都试用附加属性和控件代码分离，所以ExtendedRibbonWindow需要重复的代码不会太多。

5. 参考

RibbonWindow Class (System.Windows.Controls.Ribbon) Microsoft Docs

Ribbon Class (System.Windows.Controls.Ribbon) Microsoft Docs

WindowChrome Class (System.Windows.Shell) Microsoft Docs

SystemParameters Class (System.Windows) Microsoft Docs

StyleTypedPropertyAttribute Class (System.Windows) Microsoft Docs

6. 源码

Kino.Toolkit.Wpf_Window at master
