大家好，我是痞子衡，是正经搞技术的痞子。今天痞子衡给大家介绍的是PyQt GUI构建工具Qt Designer。
痞子衡开博客至今已有好几年，一直以嵌入式开发相关主题的文章为主线，偶尔穿插一些其他技术或工具的介绍，前段时间因为要做一个跟恩智浦MCU启动相关的上位机工具 NXP-MCUBootUtility，网上搜索对比了几个Python下的GUI框架，最终选择了wxPython这个成熟稳定的GUI库，从而接触到wxFormBuilder这个配套wxPython使用的GUI构建工具。苦于网上关于该构建工具的中文资料不多，所以根据自己使用经验写了一篇 极易上手的可视化wxPython GUI构建工具(wxFormBuilder)，没想到该篇博客很受欢迎，居然目前是痞子衡博客里阅读量最高的一篇博客，而且也是搜索 wxFormBuilder 关键字出来的中文结果排名第二位的链接，真是万万没想到。
wxPython框架虽然成熟稳定，但是相对最近更火的PyQt框架来说，还是显得古老了一些，控件风格不符合现代审美观，因此痞子衡决定学习一下PyQt的用法，感受下PyQt做出来的界面效果到底如何。根据wxPython学习经验，当然首先要从PyQt的可视化GUI构建工具Qt Designer开始下手，因此便有了本篇博客。
一、Qt Designer工具背景Qt Designer从名字上来看显然就是久负盛名的跨平台GUI库Qt的配套设计工具。Qt库本身是C++语言实现的；Riverbank公司用Python语言对Qt做了一层封装，封装后便成了Python版GUI库PyQt（目前最新的版本是PyQt5）；下面是这两个GUI库的官方主页：
Qt项目官方网站: https://www.qt.io/
PyQt项目官方主页: https://www.riverbankcomputing.com/software/pyqt/intro
Qt的各种UI控件功能均是通过class来实现的，这个链接 https://doc.qt.io/qt-5/classes.html 列出了Qt里的所有class。PyQt5其用法基本与Qt一致，这个链接 列出了PyQt5里所有的Modules，其中用于设计界面最常用的便是 QtWidgets 模块。

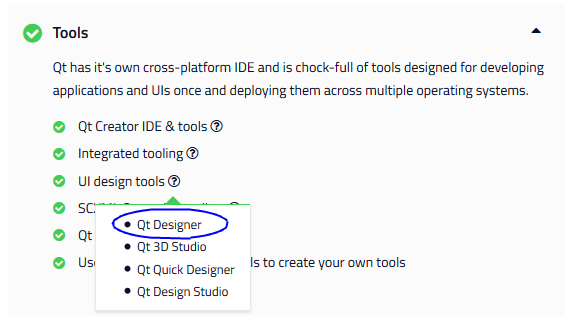

在Qt官网的Tools下面可以看到所有Qt相关的工具，在UI design tools下面可以找到Qt Designer，可见Qt Designer是用于设计GUI界面的工具之一。由于痞子衡介绍的PyQt5下的GUI构建工具，因此本文的Qt Designer并不是直接在Qt官网下载安装的，具体安装方法详见下一章节。
使用Qt Designer去设计GUI界面可以不用掌握PyQt5里的各个控件class的具体用法，你只需要在Qt Designer软件里添加这些控件即可，下面痞子衡将简介Qt Designer的用法：
2.1软件安装简单了解PyQt5的module和class便可以开始设计GUI界面，首先得安装Qt Designer，在安装完Python3之后（痞子衡安装的是Python 3.6），借助\Python36\Scripts\下的pip.exe工具来分别安装PyQt5和Qt Designer，命令见如下主页：
PyQt5安装: https://pypi.org/project/PyQt5/
Qt Designer安装: https://pypi.org/project/pyqt5-tools/
安装完成之后打开\Python36\Lib\site-packages\pyqt5_tools\designer.exe，这便是Qt Designer。
2.2软件界面打开Qt Designer可见到如下界面，界面主要分为四大区：项目区、控件区、编辑区、属性区。软件使用起来非常简单，就是在【控件区】里点击添加需要的控件，这些控件的效果会在【编辑区】里实时显示，并在【属性区】这些控件的属性，【项目区】用于显示控件间的层级关系。
让我们开始创建一个GUI的基础框架，基础框架包括：Container（局部外围轮廓）、Layout（内部控件区）、menubar（顶部菜单栏）、statusbar（底部状态栏）。
第一步是添加一个Container（此处选择常用的Frame），这是GUI的轮廓基础，有了Frame之后还需要在Frame里添加Layout（此处选择竖排样式），用于规范后续控件的排列样式。默认GUI即有menubar和statusbar。
基础布局搞定之后，接下来便是在Layout里添加控件，PyQt5支持的控件非常丰富，其中比较常用的是如下几个：各种Button（按钮）、Label（静态显示文本框）、Text Edit（输入输出文本框）、Check Box（选中框）、各种Slider（滑动条）等。由于前面痞子衡选择的是verticalLayout，因此你会看到控件们都是竖着排的。
添加了所有控件之后，下一步便是分别设置控件的属性，进一步调整控件。痞子衡以Push Button属性为例，痞子衡勾选了如下3项比较重要的属性设置，分别是objectName（button在后续python代码的对象名，一般需要按其功能修改，修改后使得代码阅读/修改起来更直观）、geometry（设置button的尺寸与位置，如果是放在Layout里，则受限于Layout不可设置）、text（button在GUI里显示的标签名，此处是PushButton，也需要按其功能修改，方便用户使用软件）。
