通过Three.js也许可以很方便的展示出3D模型，但是你知道它是怎么一步一步从构建网格到贴图到最终渲染出3D模型的吗？现在我们直接使用底层的webgl加上一点点的数学知识就可以实现它。

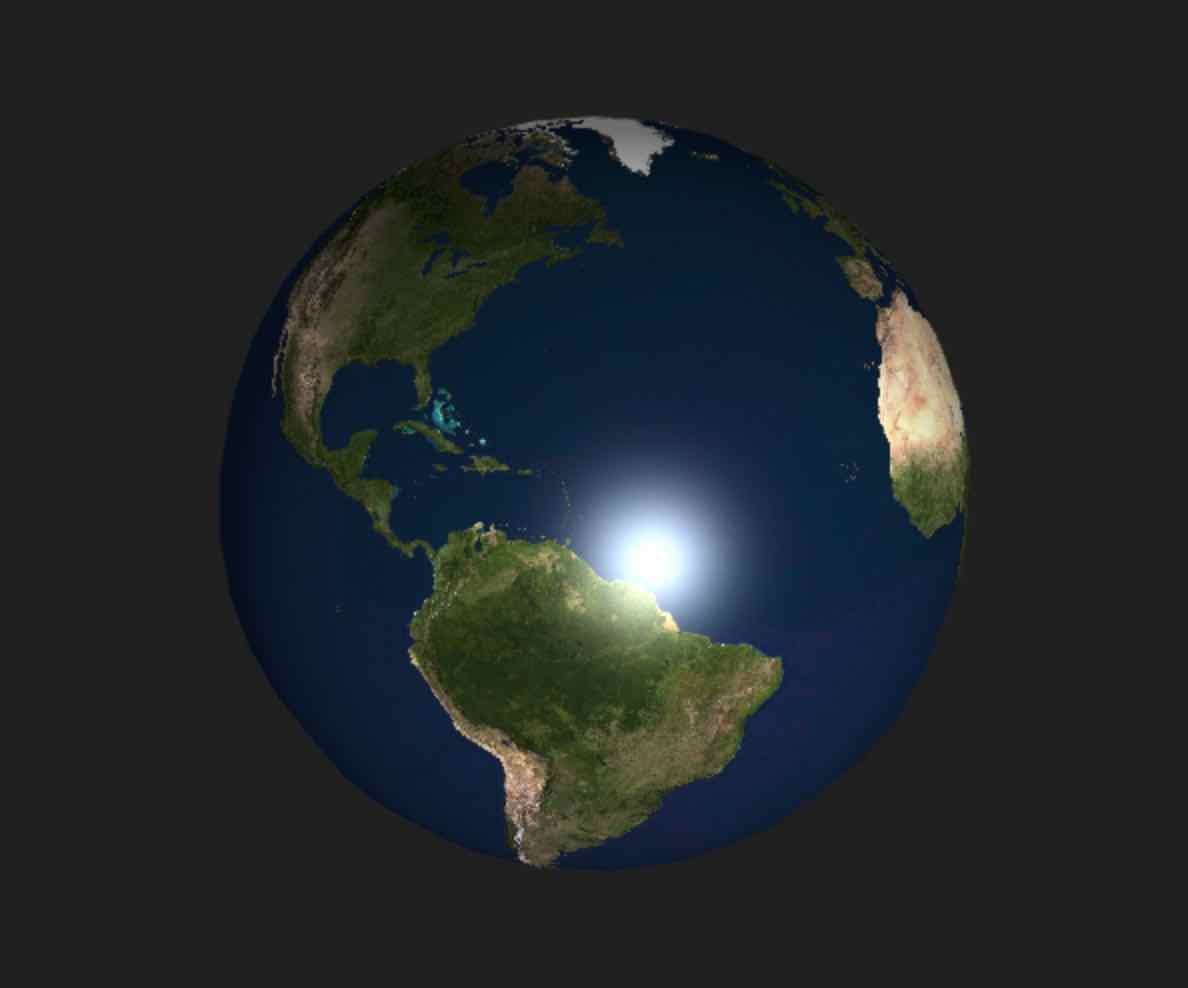

本节实现的效果: WebGL三维地球
内容大纲
构建网格
编写着色器
实现3D地球
构建网格首先我们要建立球体的三维模型，三维网格模型包括如下属性（不熟悉请复习webgl教程）：
顶点(position)
法线(normal)
贴图坐标(uv)
顶点索引(indices)
最后要构建出如下所示的经纬球模型
首先可以从xy平面构建圆形，接着再从xz平面将圆形转化为圆球，这其中只需使用到三角函数而已，是不是非常简单。
法线使用的是顶点坐标，因为法线与顶点其实方向是一致的
顶点索引为6个点，是因为每个面由两个三角形构成
贴图uv坐标不需要深度信息，它对应上贴图的xy坐标即可
下面就是构建网格模型的基本逻辑:
const radius = 8;//半径 const n = 20;//经纬度格数 const position = [];//顶点 const normal = [];//法线 const texcoord = [];//uv坐标 const indices = [];//顶点索引 let x, y, z; for (let i = 0; i < n; i++) { const rad = Math.PI / n * i - Math.PI / 2;//从-90度开始计算 const r = radius * Math.cos(rad); y = radius * Math.sin(rad); for (let j = 0; j < n; j++) { x = r * Math.sin(xRadian * j); z = r * Math.cos(xRadian * j); position.push(x, y, z); texcoord.push(j / n, i / n); normal.push(x, y, z); //顶点作为法线，法线从圆心360度放射 const c = i * (n + 1) + j indices.push(c, c + 1, c + l + 1, c, c + l + 1, c + l);//平面的索引 } } 编写着色器和普通着色器相比，只是增加了uv坐标，uv直接通过顶点着色器差值透传到片段着色器即可，在片段着色器使用texture2D函数获取uv坐标对应的颜色，整体上也是比较基础。
// 顶点着色器 attribute vec4 aPosition; attribute vec4 aNormal; attribute vec2 aTexcoord; uniform mat4 modelMatrix; uniform mat4 vpMatrix; varying vec3 fragPos; varying vec3 fragNor; varying vec2 texcoord; void main() { gl_Position = vpMatrix * modelMatrix * aPosition; fragPos= vec3(modelMatrix * aPosition); fragNor = vec3(modelMatrix * aNormal); texcoord = aTexcoord; } // 片段着色器 precision mediump float; uniform vec3 viewPos; uniform vec3 lightPos; uniform vec3 lightColor; uniform vec3 ambientColor; uniform sampler2D diffMap; varying vec3 fragPos; varying vec3 fragNor; varying vec2 texcoord; void main() { vec3 normal = normalize(fragNor); vec3 color = texture2D(diffMap, texcoord).rgb; // 光线方向 vec3 lightDir = normalize(lightPos - fragPos); // 光线方向和法向量夹角 float cosTheta = max(dot(lightDir, normal), 0.0); // 漫反射 vec3 diffuse = lightColor * color * cosTheta; // 环境光 // ... // 高光 // ... gl_FragColor = vec4(ambient + diffuse + specular, 1.0); } 实现3D地球最后实现部分就和之前的webgl基本逻辑一致，不过要准备好地球贴图
图片加载完将构建好的贴图sampler传入着色器即可，其他都是基础业务逻辑，不再详述，这样我们就将三维地球实现了
//... const vpMatrix = m4.identity(); const uniforms = { modelMatrix: m4.identity(), lightPos: [20, 0, -20], lightColor: [1, 1, 1], ambientColor: [0.5, 0.5, 0.5], }; gl.clearColor(0.1, 0.1, 0.1, 1); gl.enable(gl.DEPTH_TEST);//深度测试 gl.enable(gl.CULL_FACE);//背面剔除 gl.viewport(0, 0, canvas.width, canvas.height); //设置绘图区域 gl.useProgram(program.program); function animate() { gl.clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT); m4.multiply(projection, m4.inverse(m4.lookAt(eye, [0, 0, 0], [0, 1, 0])), vpMatrix); setBuffersAndAttributes(gl, vao); setUniforms(program, { vpMatrix }); drawBufferInfo(gl, vao); gl.bindVertexArray(null); requestAnimationFrame(animate); }; //加载贴图后执行 createTexture(gl, { src: '/img/earth.jpg', flipY: true }, texture => { uniforms.diffMap = texture; setUniforms(program, uniforms ); animate(); });
