S3C2410 LCD驱动学习心得(5)

3.3  实现显示任意大小的图片
开发板上的LCD屏的大小是固定的，S3C2410上的LCD为：240*320，PXA255上的为：640*480。比屏幕小的图片在屏上显示当然没问题，但是如果图片比屏幕大呢？这就要求我们通过某种算法对图片进行缩放。
缩放的基本思想是将图片分成若干个方块，对每个方块中的R、G、B数据进行取平均，得到一个新的R、G、B值，这个值就作为该方块在LCD屏幕上的映射。
缩放的算法描述如下：
(1)、计算图片大小与LCD屏大小的比例，以及方块的大小。为了适应各种屏幕大小，这里并不直接给lcd_width和lcd_height赋值为240和320。而是调用标准的接口来获取有关屏幕的参数。具体如下：
    // Get variable screen information
    if (ioctl(fbfd, FBIOGET_VSCREENINFO, &vinfo)) {
        printf("Error reading variable information. ");
        exit(3);
    }
unsigned int lcd_width=vinfo.xres;
 unsigned int lcd_height=vinfo.yres;

计算比例：
widthScale=bmpi->width/lcd_width;
heightScale=bmpi->height/lcd_height;
本程序中方块的大小以如下的方式确定：
unsigned int paneWidth=
 unsigned int paneHeight= ;
符号 代表向上取整。
(2)、从图片的左上角开始，以(i* widthScale，j* heightScale)位起始点，以宽paneWidth 高paneHeight为一个小方块，对该方块的R、G、B数值分别取平均，得到映射点的R、G、B值，把该点作为要在LCD上显示的第（i , j）点存储起来。
这部分的程序如下：
 //-------------取平均--------
 for( i=0;i<now_height;i++)
 {
  for(j=0;j<now_width;j++)
  {
   color_sum_r=0;
   color_sum_g=0;
   color_sum_b=0;
   for(m=i*heightScale;m<i*heightScale+paneHeight;m++)
   {
    for(n=j*widthScale;n<j*widthScale+paneWidth;n++)
    {
     color_sum_r+=pointvalue[m][n].r;
     color_sum_g+=pointvalue[m][n].g;
     color_sum_b+=pointvalue[m][n].b;
    }
   }
   RGBvalue_256->r=div_round(color_sum_r,paneHeight*paneWidth);
   RGBvalue_256->g=div_round(color_sum_g,paneHeight*paneWidth);
   RGBvalue_256->b=div_round(color_sum_b,paneHeight*paneWidth);
  }
 }
3.4  图片数据提取及显示的总流程

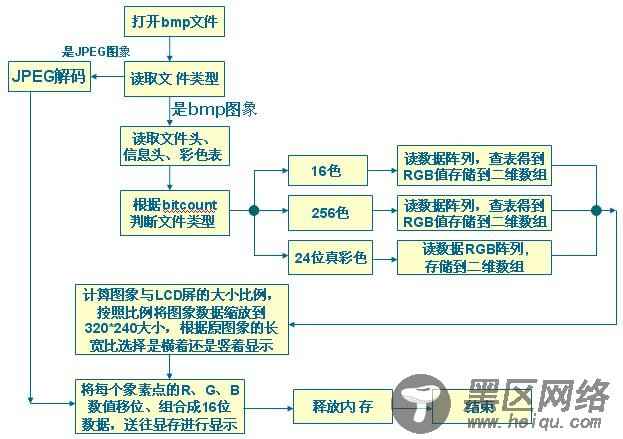

通过以上的分析，整个图片数据提取及显示的总流程如图3.10 所示。
