(function(wijmo, app) { 'use strict'; // 创建控件 var chart = new wijmo.chart.hierarchical.Sunburst('#introChart'); // 初始化旭日图 chart.beginUpdate(); // 旭日图包含的值得属性名 chart.binding = 'value'; // 设置层级数据中子项目的名称，用于在旭日图中生成子项 chart.bindingName = ['year', 'quarter', 'month']; // 设置数据源 chart.itemsSource = app.getData(); // 设置数据显示的位置 chart.dataLabel.position = wijmo.chart.PieLabelPosition.Center; // 设置数据显示的内容 chart.dataLabel.content = '{name}'; // 设置选择模式 chart.selectionMode = 'Point'; chart.endUpdate(); })(wijmo, app);
根据Div的ID创建一个Sunburst对象，设置数据源以及相关属性。数据源通过app.getData()提供。
下面是程序运行的结果。

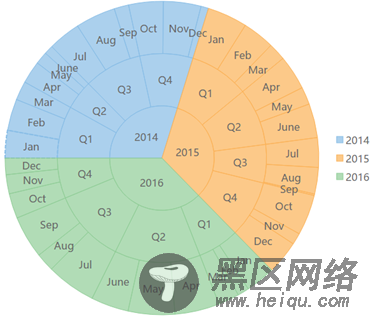

图2 运行结果
三、用“旭日图”实现元素周期表
有了以上的知识储备之后，我们就可以做复杂一点的实现。下面我们用“旭日图”实现元素周期表。我们上高中的时候，都应该学习过元素周期表，它是类似如下的一张表。这张表更多了展示了元素的信息，但是没有很好的展示元素归类的信息。我们现在用旭日图来做它，对这点进行改善。

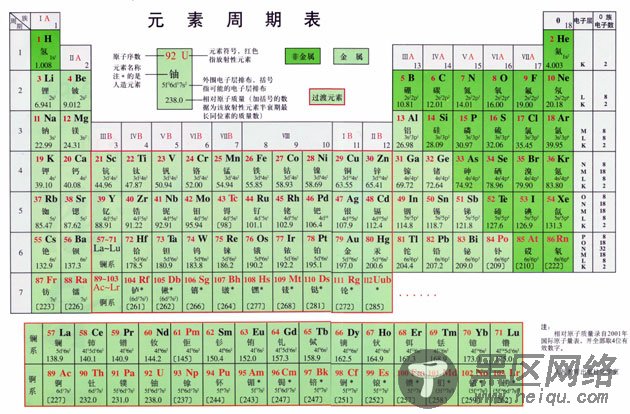

图3 元素周期表
HTML文件：
和简单示例中的类似，需要引入Wijmo相关的样式和js文件。
1、引入自定义的js文件
<script src="https://www.jb51.net/scripts/DataLoader.js"></script> <script src="https://www.jb51.net/scripts/app.js"></script>
2、定义一个DIV
<div></div>
DataLoader.js：
创建了一个DataLoader类，其中提供两个方法。readFile方法读取json文件获得数据。isInclude 方法判断数组中是否存在指定的元素。generateCollectionView方法中对数据进行加工处理。
var DataLoader = {}; // 一级分类 var METALS_TITLE = "金属"; var NON_METALS_TITLE = "非金属"; var OTHERS_TITLE = "过渡元素"; // 二级分类 var METAL_TYPES = '碱金属|碱土金属|过渡金属|镧系元素|锕系元素|其他金属'.split('|'); var NON_METAL_TYPES = '惰性气体|卤素|非金属'.split('|'); var OTHER_TYPES = '准金属|超锕系'.split('|'); DataLoader = { readFile: function (filePath, callback) { var reqClient = new XMLHttpRequest(); reqClient.onload = callback; reqClient.open("get", filePath, true); reqClient.send(); }, isInclude: function (arr, data) { if (arr.toString().indexOf(data) > -1) return true; else return false; }, generateCollectionView: function (callback) { DataLoader.readFile('data/elements.json', function (e) { // 获取数据 var rawElementData = JSON.parse(this.responseText); var elementData = rawElementData['periodic-table-elements'].map(function (item) { item.properties.value = 1; return item.properties; }); var data = new wijmo.collections.CollectionView(elementData); // 利用wijmo.collections.PropertyGroupDescription 进行第一级分组 data.groupDescriptions.push(new wijmo.collections.PropertyGroupDescription('type', function (item, prop) { if (DataLoader.isInclude(METAL_TYPES, item[prop])) { return METALS_TITLE; } else if (DataLoader.isInclude(NON_METAL_TYPES, item[prop])) { return NON_METALS_TITLE; } else { return OTHERS_TITLE; } })); // 进行第二级分组 data.groupDescriptions.push(new wijmo.collections.PropertyGroupDescription('type', function (item, prop) { return item[prop]; })); callback(data); }); } };
generateCollectionView方法中调用readFile获得json数据，之后利用Wijmo中提供的CollectionView对数据进行2级分组。第1级是金属、非金属、过渡元素。第2级分别是他们的子级别。第3级是元素，每个元素的Value都是1，表示元素的占比相同。
app.js：
和前边的简单示例相比，这里绑定的数据源是CollectionView.Groups，它是CollectionView中的第一级分组。
var mySunburst; function setSunburst(elementCollectionView) { // 创建旭日图控件 mySunburst = new wijmo.chart.hierarchical.Sunburst('#periodic-sunburst'); mySunburst.beginUpdate(); // 设置旭日图的图例不显示 mySunburst.legend.position = 'None'; // 设置内圆半径 mySunburst.innerRadius = 0.1; // 设置选择模式 mySunburst.selectionMode = 'Point'; // 设置数据显示的位置 mySunburst.dataLabel.position = 'Center'; // 设置数据显示的内容 mySunburst.dataLabel.content = '{name}'; // 进行数据绑定 mySunburst.itemsSource = elementCollectionView.groups; // 包含图表值的属性名 mySunburst.binding = 'value'; // 数据项名称 mySunburst.bindingName = ['name', 'name', 'symbol']; // 在分层数据中生成子项的属性的名称。 mySunburst.childItemsPath = ['groups', 'items']; mySunburst.endUpdate(); }; DataLoader.generateCollectionView(setSunburst);
运行结果：
图4 旭日图表示的元素周期表
四、源码下载
旭日图简单示例的源码：
旭日图表示元素周期表的代码：
