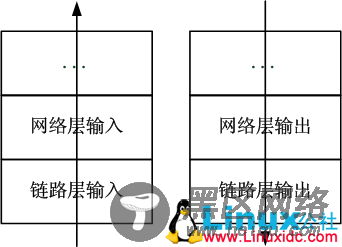

FreeBSD的netgraph真是太帅了，它到底是个什么玩艺呢？知道Linux的Netfilter的不少，那么就用Netfilter来类比吧。netgraph是一个基于图的钩子系统，正如其名称所展示的那样，什么样的图呢？很简单，就是通过边连接的节点，和数据结构里面学到的一样。netgraph系统挂接在内核协议栈的特定点上，哪些点呢？这个和Netfilter很类似，但是却不是Netfilter精心设计的那5个点，而是更简单的每一层处理的输入点和输出点，如下图所示：
netgraph到底长什么样子呢？到目前为止，我们只是知道了一张图挂上去了，这仅仅是个接口，一个开始，既然挂上去了，数据包就从此处进入这张图了，把它叫做地图更加适合，因此从此以后，数据包就要在游历于这张地图了，最终的结果有两个：
1.数据包从地图的某处出来，重新进入系统标准的协议栈的当初被拦截的那个地方；
2.数据包再也没有出来回到原点，要么被地图吃掉了(进入了某一房间？)，要么就是从某处出去，进入协议栈的别的地方。
以上两点很类似于Netfilter的ACCEPT，STOLEN这样的结果，仔细想想不是么？netgraph和标准协议栈的衔接如下图所示：

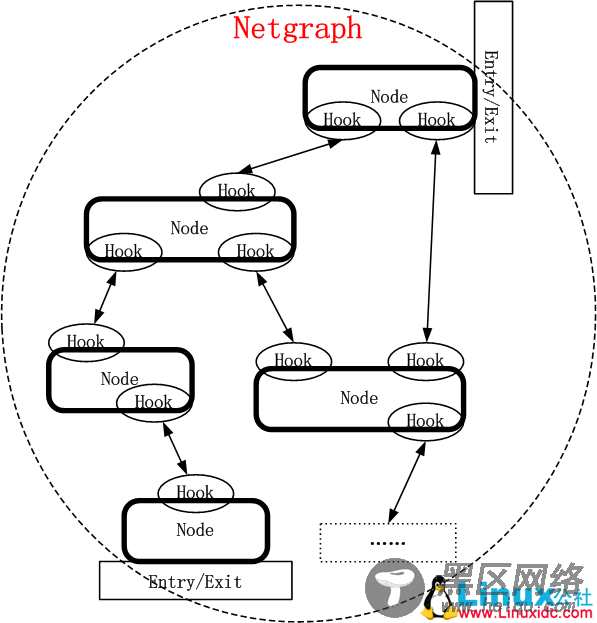

既然知道了netgraph的位置，那么下面就看看它的样子吧。还是先给出一幅图
该图中有两种元素，一种是节点，另一种是连接到节点的边的两端的顶点。在netgraph的术语中，节点就是Node，而顶点叫做hook，一条边连接两个hook，hook通过CONNECT/MKPEER构成一条边。从上图中可以看出，一条边的两端必然有两个hook，从命名上可以看出这些“边的端点”其实就是真正处理数据的地方，而Node其实就是一个“数据+操作”的封装，一个Node可以有多个hook，通过这些hook连接到其它的Node。
我们可以用OO的思想来理解这些个netgraph的概念，Node就是一个对象，每一个Node都有它所属的Type，可以将Type理解成类。而hook其实就是一个Node对象的私有数据，整个graph通过“各个hook的对接”来完成，FreeBSD提供了丰富的命令来完成netgraph的构建，说白了其实就是以下几步骤：
1.生成一系列的Node对象；
2.为每一个Node定义一个或多个hook；
3.将特定的Node通过hook连接在一起。
如此一来整个graph就构建好了，FreeBSD提供了struct ng_type，它便是代表了一个类，然后你每生成一个特定ng_type的实例就相当于生成了一个对象，通过对该结构体里面的一些字段的理解，我们就可以完整理解数据包在这个graph中的游历过成了。struct ng_type定义如下：
struct ng_type { u_int32_t version; /* must equal NG_API_VERSION */ const char *name; /* Unique type name */ modeventhand_t mod_event; /* Module event handler (optional) */ ng_constructor_t *constructor; /* Node constructor */ ng_rcvmsg_t *rcvmsg; /* control messages come here */ ng_close_t *close; /* warn about forthcoming shutdown */ ng_shutdown_t *shutdown; /* reset, and free resources */ ng_newhook_t *newhook; /* first notification of new hook */ ng_findhook_t *findhook; /* only if you have lots of hooks */ ng_connect_t *connect; /* final notification of new hook */ ng_rcvdata_t *rcvdata; /* data comes here */ ng_disconnect_t *disconnect; /* notify on disconnect */ const struct ng_cmdlist *cmdlist; /* commands we can convert */ LIST_ENTRY(ng_type) types; /* linked list of all types */ int refs; /* number of instances */ };
注释很清楚了，自不必说，如果我们看看其中一些回调函数的定义，就更能理解了。“构造函数”和“析构函数”都有，每一个“成员函数”的参数列表的第一个参数类型都是node_p，这难道不是this么？这里唯一要注意的就是rcvdata回调函数，该函数接收从另一个Node发送过来的数据，接收者是hook，而不是Node，再次强调，Node之间通过hook相连接，而不是通过node本身，然而每一个hook都要唯一绑定一个Node对象，因此我们可以从hook解析出唯一的Node对象，却不能从Node中直接得到hook(一个Node对象拥有N多hook呢)，要分清一对一和一对多的关系。因此rcvdata的第一个参数是hook_p就是合理的了。Node和Node之间通过hook传递控制信息，而网络数据包则是通过一个hook向其peer hook发送消息的方式完成的，当然所谓的发送消息大多数情况下就是函数直接调用。既然一条边两端有两个hook，那么每一个hook就有一个peer，每当我们将数据包发送到一个hook的时候，实际的效果就是数据包被发送到了该hook的peer，这是netgraph的核心逻辑实现的，我们可以从下面的这个核心宏中看到这一点：
#define NG_FWD_ITEM_HOOK_FLAGS(error, item, hook, flags) \ do { \ (error) = \ ng_address_hook(NULL, (item), (hook), NG_NOFLAGS); \ if (error == 0) { \ SAVE_LINE(item); \ (error) = ng_snd_item((item), (flags)); \ } \ (item) = NULL; \ } while (0)
其中ng_address_hook完成了peer的定位，这个peer可以通过ngctl命令来设置。
