就这样，一个数据包在整个netgraph中通过“离开一个Node的某个hook，进入另一个Node的某个hook的rcvdata”的方式游历，Node在这里的作用就是封装私有数据和统一的操作，当然，你可以重载掉一个Node内统一的rcvdata回调函数，而是为每一个hook都设置一个私有的rcvdata回调函数，再次强调，是hook在rcvdata，而不是Node在rcvdata，Node的rcvdata是一个该Node所有hook通用的回调函数，如果没有hook私有的rcvdata，该通用函数将被调用，ng_snd_item最终将进入下面的逻辑：
if ((!(rcvdata = hook->hk_rcvdata)) && (!(rcvdata = NG_HOOK_NODE(hook)->nd_type->rcvdata))) { error = 0; NG_FREE_ITEM(item); break; }
由此看出，Node有一个默认的对所有hook都适用的rcvdata回调函数，然而各个hook可以重载掉这个默认的rcvdata回调函数。接下来我们看一下netgraph如何和协议栈对接，不要把操作系统想得太神奇，实际上完成这种工作只需要一个回调函数即可。以以太网接收为例，以太网接收处理函数中会调用ng_ether_input_p回调函数，你只需要将其定义一下即可，对于很多场合都使用的ng_ether，它将此函数定义为：
static void ng_ether_input(struct ifnet *ifp, struct mbuf **mp) { const node_p node = IFP2NG(ifp); const priv_p priv = NG_NODE_PRIVATE(node); int error; /* If "lower" hook not connected, let packet continue */ if (priv->lower == NULL) return; NG_SEND_DATA_ONLY(error, priv->lower, *mp); /* sets *mp = NULL */ }
最后通过NG_SEND_DATA_ONLY将数据包发送给priv->lower这个hook，最终数据包会进入priv->lower的peer，调用priv->lower->peer的rcvdata回调函数，在一切开始工作之前，你首先需要构建好整个graph。对于以太网发送函数，也有类似的_p回调函数。netgraph和Netfilter的区别在于它可以将graph“挂接”在特定的interface上，而Netfilter却把HOOK直接挂在协议栈本身，interface在Netfilter中只是一个match。如此一比较，效率差异就很明显了。以以太网为例，在ether_input中就会调用netgraph，如果加载了ng_ether的话，就会调用下面的函数：
static void ng_ether_input(struct ifnet *ifp, struct mbuf **mp) { const node_p node = IFP2NG(ifp); const priv_p priv = NG_NODE_PRIVATE(node); int error; /* If "lower" hook not connected, let packet continue */ if (priv->lower == NULL) //如果这块网卡上没有任何hook，将不作处理直接返回。 return; NG_SEND_DATA_ONLY(error, priv->lower, *mp); /* sets *mp = NULL */ }
如果本ifp上没有挂接任何graph，则直接返回标准协议栈处理，如果挂接了一个graph，则数据包将进入该graph，你可以将firewall rule配置在此graph里面。对于Netfilter而言，在网卡接收这一层，没有任何HOOK，只有到了IP层，才会进入PREROUTING/INPUT/FORWARD...等HOOK，哪怕你配置了一条rule，所有的包都将接受检查以确定是否匹配，在Netfilter的rule中，所谓的interface只是一个match。需要说明的是，netgraph也可以像Netfilter那样工作，你只需要将其挂在ip_in(out)put上即可。

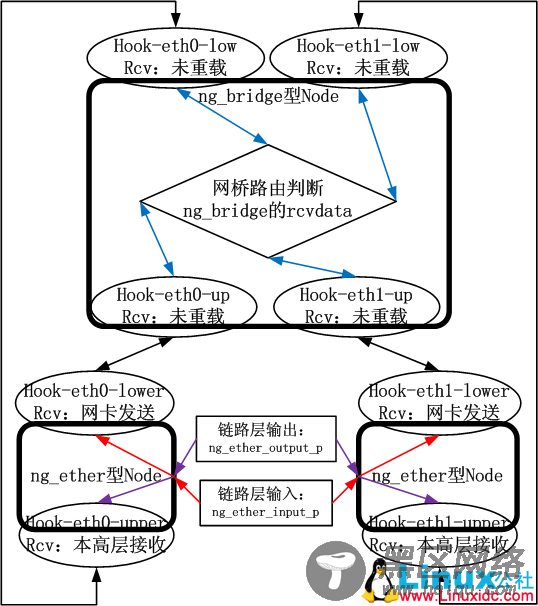

我们给出两个例子来看看netgraph如何实现bridge和bonding，这些在Linux上都是通过虚拟net_device来实现的，其发送逻辑都是该虚拟net_device的hard_xmit实现的，而其数据接收逻辑则是硬编码在netif_receive_skb中的，bridge是通过handle_bridge这个硬编码hook进入的，而bonding是通过skb_bond来实现的。也就是说Linux是通过对既有的协议栈进行硬修改来实现的，而netgraph则不需要这样，对于FreeBSD，我们只需要构建一张graph就可以实现bridge或者bonding，首先我们先看看bridge的实现逻辑，如下图所示：
我个人以为图示已经很清晰了。需要注意的是，netgraph将本地的网卡作为了局域网上一张普通的网卡来看待，并没有刻意区分流量是本机发出的还是从其它机器发出的，因此，如果你只是想将bridge作为一个二层设备，那么可以断开Hook-ethX-low和Hook-ethX-upper之间的边即可，netgraph实现的bridge，你看不到虚拟设备，这种实现更纯粹，伟大的BSD将这种思想带给了其衍生出来的Cisco IOS。

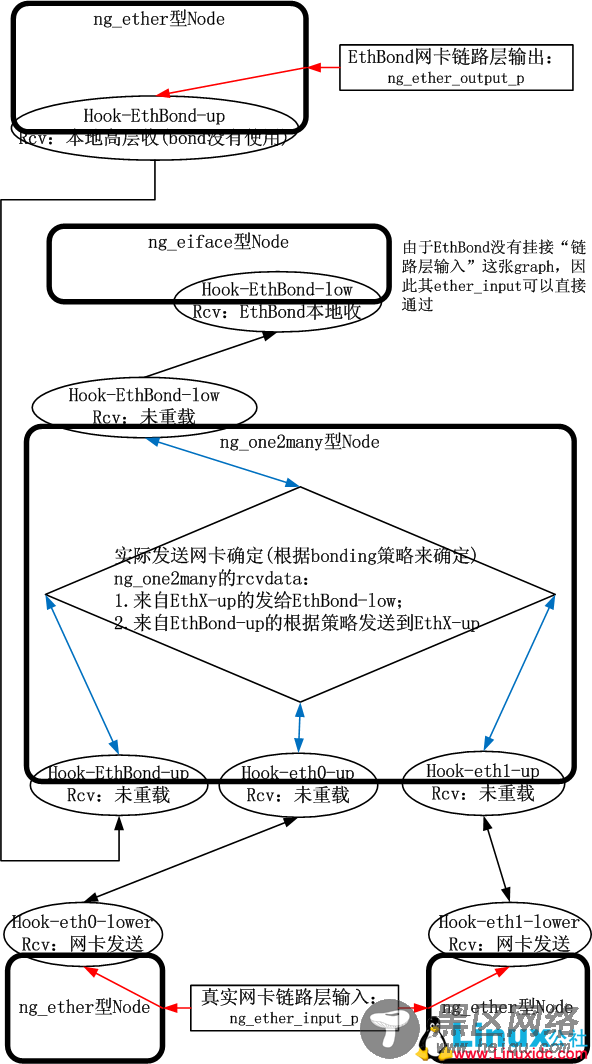

下面是bonding的实现逻辑：
由于bonding网卡大多数负责的是本地IP层发出的数据，需要和路由转发表相配合，因此需要有一块虚拟网卡，这个是通过ng_eiface的构造函数ng_eiface_constructor实现的。依然无其它话可说。
以上两个图展示了netgraph的魅力，既然这样，也就可以依照这种方式实现VLAN，IPSec等了，要比Linux的Netfilter加设备驱动模型的实现方式更“可插拔”，有netgraph，FreeBSD可以将所有的协议处理在一张张的graph中进行，数据包在graph中游历在每一个Node被接收到的hook处理，主要你能根据协议处理逻辑构建好一张图，将这张图挂接在协议栈，甚至挂接在驱动上，你就能很方便的实现网络的任意扩展...
