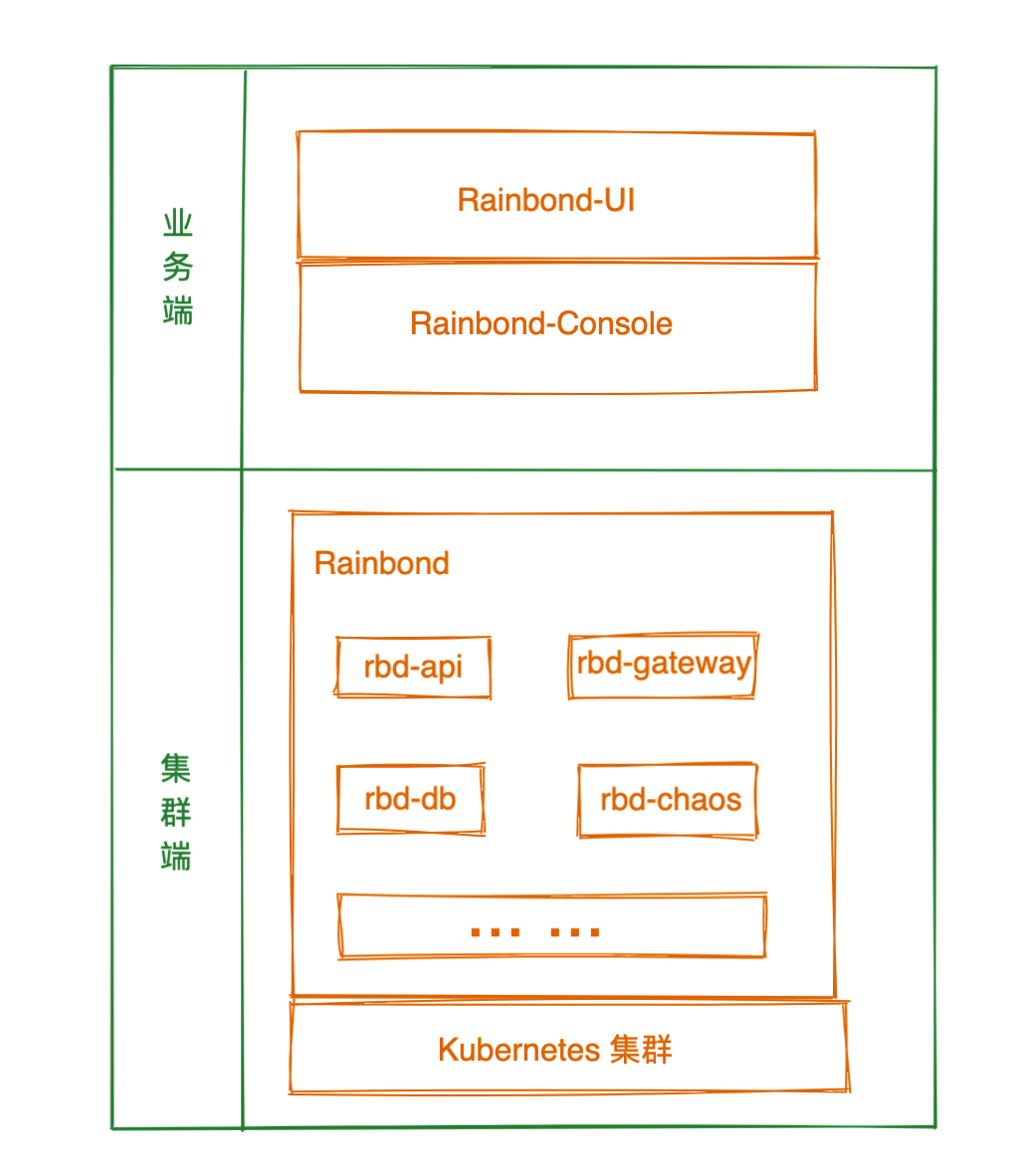

Rainbond 主要由以下三个项目组成,参考官网详细 技术架构
业务端
Rainbond-UI 和 Rainbond-Console 合起来构成了业务层。业务层是前后端分离模式。UI是业务层的前端代码,Console是业务层的后端代码。
Rainbond-UI https://github.com/goodrain/rainbond-ui
Rainbond-Console https://github.com/goodrain/rainbond-console
集群端
Rainbond 是平台集群端的实现,主要与 Kubernetes 集群进行交互。
Rainbond https://github.com/goodrain/rainbond
编译项目注意:需要安装 docker 环境
业务层源码编译编译前端Rainbond-UI镜像
首先将 Rainbond-UI 项目克隆到本地
git clone https://github.com/goodrain/rainbond-ui.git使用项目根目录下的 build.sh 脚本构建镜像:
VERSION=v5.5.0-release ./build.shVERSION 指定构建完镜像的 tag,前端打包出的镜像将作为后端代码的基础镜像。
编译后端Rainbond-console镜像
首先将 Rainbond-console 项目克隆到本地
git clone https://github.com/goodrain/rainbond-console.git使用项目根目录下的 release.sh 脚本构建镜像:
VERSION=v5.5.0-release ./release.sh allinoneVERSION 指定构建完镜像的 tag,由于前端代码的镜像为基础镜像,因此该处应与前端项目的 tag 保持一致。请使用如下命令将前后端代码编译在一起,形成最终可直接运行的 allinone 镜像。
运行业务层镜像
当编译完成 allinone 镜像后,你可以参考如下命令,将最后一行的镜像名替换为你打包的镜像名后,运行该镜像。
docker run -d -p 7070:7070 \ --name=rainbond-allinone --restart=always \ -v ~/.ssh:/root/.ssh \ -v ~/rainbonddata:/app/data \ rainbond/rainbond:v5.5.0-release-allinone镜像运行起来后,访问机器的 7070 端口,即可进入 Rainbond 控制台。
集群端源码编译集群端是部署在 Kubernetes 集群上的,同时组件比较多,因此可以根据需要编译单个组件。
单个组件编译
单组件编译在实际开发过程中⾮常重要,通常我们在二次开发过程中修改了某个组件后,可以单独编译某个组件并使⽤最新的组件镜像在已安装的开发测试环境中直接替换镜像。
首先将 Rainbond 项目克隆到本地
git clone https://github.com/goodrain/rainbond.git使用项目根目录下的 release.sh 脚本构建镜像,以 chaos 组件为例,在 rainbond 代码主目录下执行
./release.sh chaos单组件编译支持以下组件:
rbd-chaos
chaos 组件对应 Rainbond 应用构建服务,主要处理 CI 过程,将输入源包括 源代码 或 Docker镜像 或 应用市场应用 进行解析、编译、打包,最终生成 应用(组件)的版本介质。
rbd-api
api 组件对应 Rainbond 数据中心 API 服务,API 服务作为数据中心级抽象的核心控制服务,对外提供 Restful 风格的 API 服务,是数据中心控制请求的唯一入口。
rbd-gateway
gateway 组件对应 Rainbond 应用网关服务,应用网关是外部流量进入 Rainbond 租户内部组件的唯一入口, 提供 HTTP, HTTPs 路由, TCP/UDP 服务, 负载均衡器, 高级路由(A/B 测试, 灰度发布),虚拟 IP 支持等功能。
rbd-monitor
monitor 组件对应 Rainbond 监控服务,Rainbond 基于 Prometheus 封装了 Monitor 组件,通过从 etcd、Kubernetes 集群中自动发现应用、集群、集群节点服务的各类监控对象并完成 Prometheus 监控目标配置,将监控目标纳入 Prometheus 监控范围。
rbd-mq
mq 组件对应 Rainbond 消息中间件服务,MQ 组件是基于 Etcd 实现的轻量级分布式、消息持久化和全局一致性的消息中间件。该组件维护异步任务消息,提供多主题的消息发布和订阅能力。
rbd-webcli
webcli 组件对应 Rainbond 应用 Web 终端控制服务,该组件实现了通过 web 的方式连接到容器控制台的功能。该组件通过与 UI 进行 WebSocket 通信,用户可以通过模拟 Web 终端发送各类 shell 命令,webcli 通过 kube-apiserver 提供的 exec 方式在容器中执行命令并返回结果到 Web 终端。
rbd-worker
worker 组件对应 Rainbond 应用运行时控制服务,应用运行时控制服务将 Rainbond-Application Model 进行实例化转化为 Kubernetes 资源模型,配属应用运行需要的各类资源,完成应用生命周期中的运行态部分,可以理解为 CD 控制服务,该服务的设计要点是支撑大量应用的生命周期监管。
rbd-eventlog
eventlog 组件对应 Rainbond 事件与日志处理服务,主要处理用户异步操作日志、应用构建日志和应用运行日志。
rbd-mesh-data-panel
mesh-data-panel 组件处理组件间的依赖。
rbd-grctl
grctl 组件提供命令行工具,用于查询集群内组件相关信息。
rbd-node
