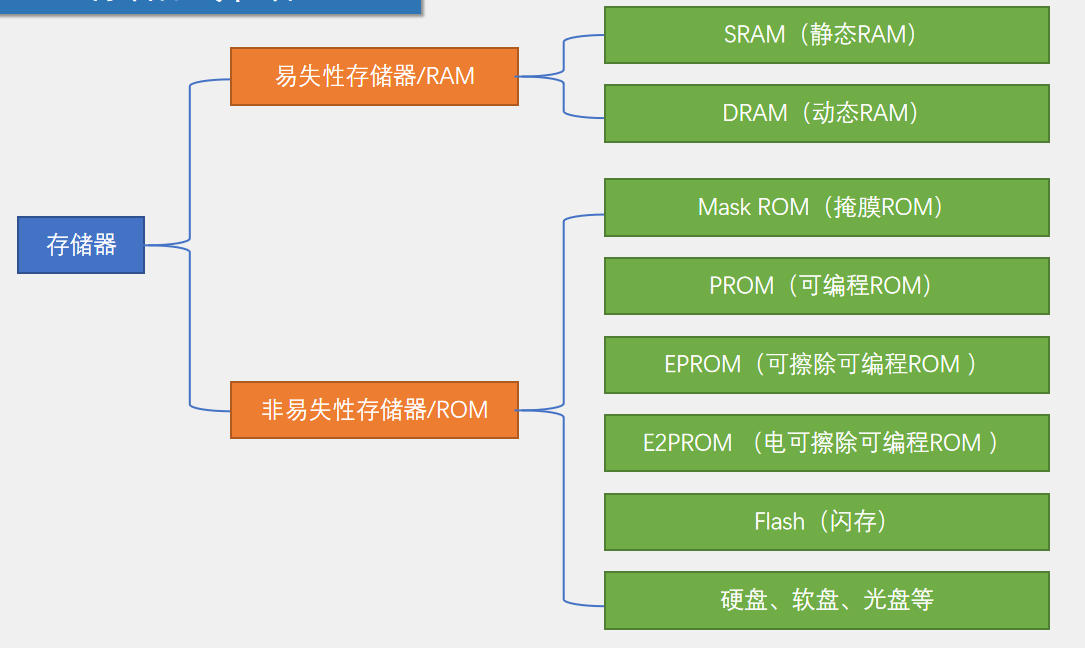

一、 存储器介绍 存储器分类图
这类存储器中的数据都是掉电即失的，例如计算机中的内存就是DRAM，但它们数据读写速度都是要比ROM要快得多的。
SRAM：本质是电路，使用电路构成的触发器来存储数据（如JK触发器），因此这种存储器读写数据是最快的，而它们的成本也比较高，一般用作计算机的高速存储器，寄存器等
DRAM：使用电容来存储数据，因为电容存在漏电现象，因此需要每隔一段时间进行扫描重新充电。它们一般用来构成计算机的内存，手机的闪存等。
2. ROM这类存储器中的数据有着掉电不丢失的特性，但它们读写数据的速度远小于RAM
Mask ROM：仅由电路构成，只读的ROM，就是只可读不可写
PROM：可以写入数据，但只能写入一次数据
EPROM：可读可写
...
二、AT24C02简介AT24C02是一种可以实现掉电不丢失的存储器，可用于保存单片机运行时想要永久保存的数据信息
存储介质：E2PROM
通讯接口：I2C总线
容量：256字节

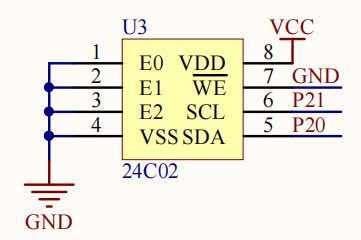

电路连接
I2C总线（Inter IC BUS）是由Philips公司开发的一种通用数据总线（通信协议）
两根通信线：SCL（Serial Clock）、SDA（Serial Data）
同步、半双工，带数据应答
通用的I2C总线，可以使各种设备的通信标准统一，对于厂家来说，使用成熟的方案可以缩短芯片设计周期、提高稳定性，对于应用者来说，使用通用的通信协议可以避免学习各种各样的自定义协议，降低了学习和应用的难度
1. 电路规范所有I2C设备的SCL连在一起，SDA连在一起
设备的SCL和SDA均要配置成开漏输出模式
SCL和SDA各添加一个上拉电阻，阻值一般为4.7KΩ左右
开漏输出和上拉电阻的共同作用实现了“线与”的功能，此设计主要是为了解决多机通信互相干扰的问题
2. I2C的时序结构我们可以将通过I2C协议实现主机与从机通信的过程分为以下六个部分，这六个部分可以像拼图一样拼凑出所有的通信过程：

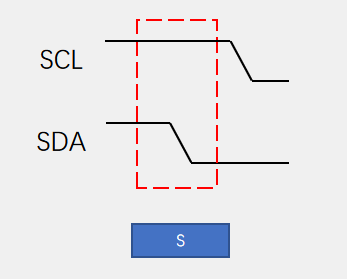

2.1 发送起始信息起始条件：SCL高电平期间，SDA从高电平切换到低电平，如下图所示：
同时为了使这块拼图可以和其他的部分连接上，我们在发送起始信息（start）之后，也将SCL拉低。

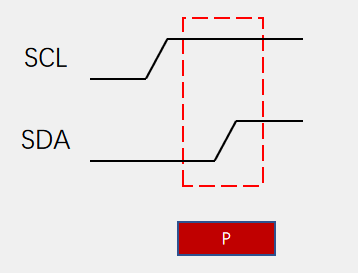

2.2 发送终止信息终止条件：SCL高电平期间，SDA从低电平切换到高电平
同理，为了和其他拼图拼接上，我们得到的SCL原来是低电平的（这是因为后面的4块拼图结束时SCL都是低电平，因此来到终止信息时也是低电平），我们先拉高SCL，然后拉高SDA即可发送终止信号了。
2.3 发送一个byte的信息发送一个byte（字节）信息可以分解为循环发送8个bit 的信息，因此我们只需要知道如何发送一个bit的信息即可。
发送一个bit信息的操作：(1)SCL低电平期间，主机将数据位依次放到SDA线上（高位在前），(2)然后拉高SCL，从机将在SCL高电平期间读取数据位，所以SCL高电平期间SDA不允许有数据变化
即如果我们希望发送0，则：
在SCL在低电平时，将SDA的电平拉低（置零）
再将SCL的电平拉高，提醒从机读取信息
过一段时间（等待从机把信息读取完成）后再次将SCL拉低

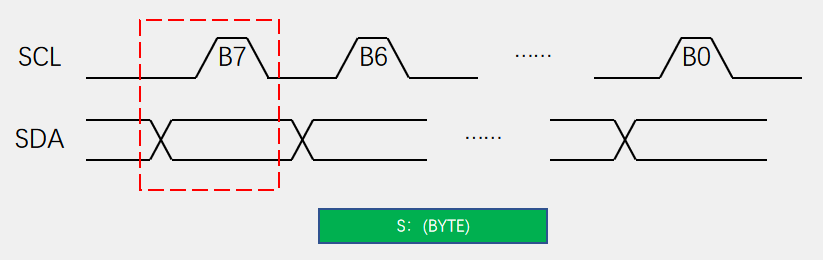

具体的过程如图所示：
例如在B7时间内，如果SDA为低电平，则发送的数据为0，如果为高电平则发送的数据为1
2.4 接收一个byte的信息和发送信息类似，我们只需要知道如何接收一个bit的信息，然后只需要循环进行8次即可接收一个字节的信息了。
