宜信容器云是一套基于kubernetes的容器管理平台。业务线用户在容器云上部署应用程序时,常常会遇到容器无法启动或者应用程序运行不正常的情况。为了方便用户排查在应用上云过程中的问题,我们在web端集成了一系列的排错方式,如下图:
一、终端信息终端信息查看的是容器实例运行时的标准输出日志。
效果等同于:kubectl logs PODNAME [-c CONTAINER]

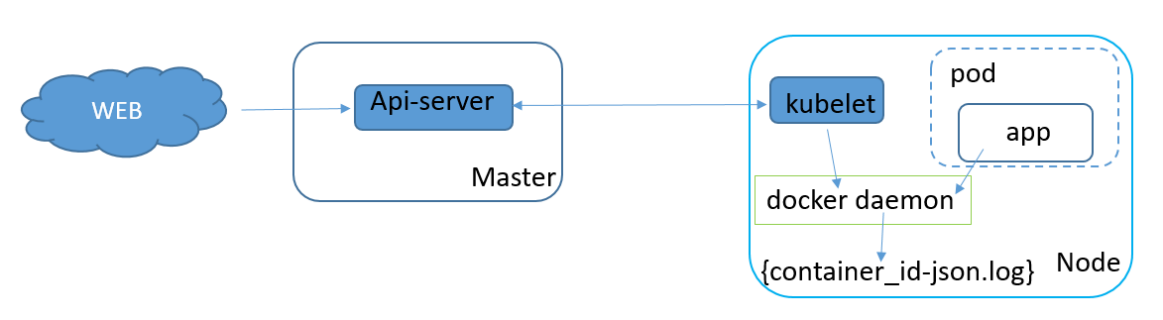

基本原理如下图:
应用部署时,所属节点的kubelet通过grpc调用容器运行时接口(container runtime interface),来请求docker守护进程创建容器运行时。
此时,docker守护进程会创建一个协程来接收容器运行时的标准输出日志,这个协程最终将STDOUT(标准输出)的日志写到容器运行时所在节点的对应目录下:/var/lib/docker/containers/container_id/{container_id-json.log}

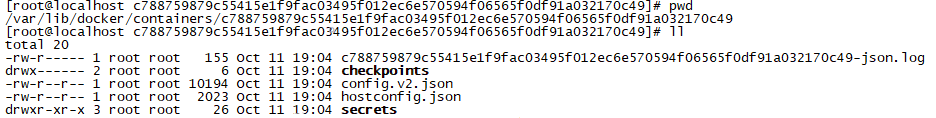

如下图:
在web端查看对应实例的终端信息时,kubelet将接收的Api-server请求转化成docker client来请求docker守护进程。Docker守护进程到相应的目录下读取对应容器的日志文件数据,再由kubelet返回日志数据到Api-server,最终显示到web端,供用户查看。
容器日志的生命周期与容器的生命周期一致,容器销毁后,其相关的日志文件也会销毁。
二、eventsevents是kubelet用来记录容器启动及运行过程中的事件。
效果等同于:kubectl get events
同样,当使用kubectl describe pod来查看pod时,也一样能看到与该pod相关的events,从这些信息中可以很清楚看到事件的状态变化,从而获知pod启动失败的多种原因。比如:
1)没有可用的node供调度,如调度的节点资源不够;
2)健康状态检查失败;
3)拉取镜像失败,如下图:

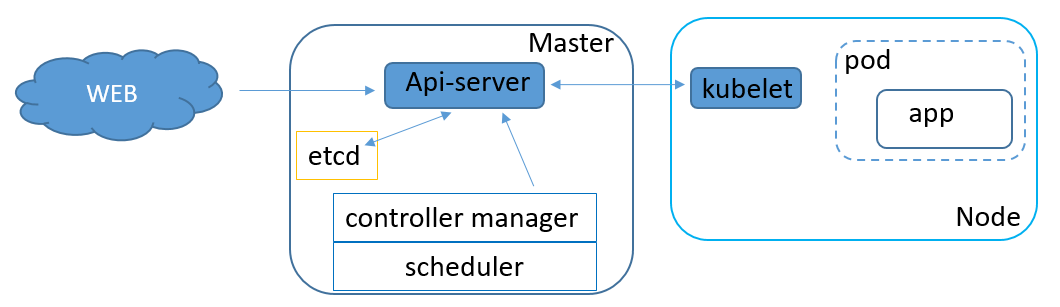

events的基本实现如下图:
events中包含事件相关的类型、原因、来源、消息等,会在kubelet和controller manager等组件中生成,广播出去后,经过一系列的函数过滤、聚合等,再发送给Api-server存到etcd中。当web端查看events事件时,请求Api-server读取etcd中相应的事件,并返回显示,供用户查看异常参数、错误状态等。
三、web terminalweb terminal可提供一个交互式的界面shell,可执行各种命令。
效果等同于:kubectl exec -it <podName> -c <containerName> bash
web端显示如图:

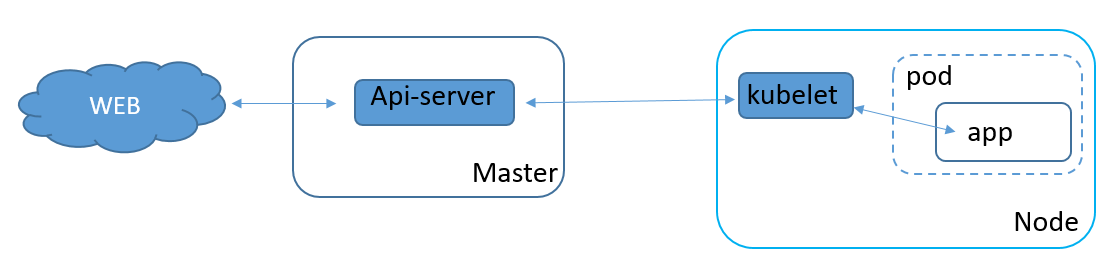

实现如下:
web terminal主要是通过websocket技术实现的,前端交互界面使用的是开源项目container-terminal(https://github.com/kubernetes-ui/container-terminal),其提供了一个容器的TTY(虚拟终端)。
当查看web terminal时,前端web发起了一个websocket请求,到Api-server。再由所属节点的kubelet响应该Api-server的请求,并与容器运行时建立连接。
之所以kubelet能够与容器运行时建立连接,是因为kubelet 定义了一个 CRI 规范中的 RuntimeServiceClient 接口,而容器运行时中的RuntimeServiceServer(即Streaming Server,提供了streaming API)实现了该接口。
kubelet 和容器运行时建立连接后,kubelet返回请求,Api-server将请求升级为SPDY(SPDY允许在单个的TCP请求中复用独立的STDIN/STDOUT/STDERR),并将WS的流映射到SPDY相应的标准流上,便与目标容器运行时Streaming Server建立了流,Api-server便实现了web与容器运行时的数据交互。
此时,在web端输入命令,下发执行完后,可看到返回的结果,如此便实现了交互。
web terminal提供了进入容器的便利,用户可以执行任何操作,为了安全,我们做了必要的安全措施:
1)记录了用户的操作命令。
待用户输入命令后,记录操作,作为安全审计。
2)生产环境使用普通用户进入容器。
即在exec进入容器时的命令/bin/bash -i更改为/bin/bash –c chmod -R 777 $KUBERNETES_FILELOGS;useradd spider > /dev/null 2>&1;su spider,其中环境变量$KUBERNETES_FILELOGS为在容器创建时需要赋权的文件目录。主要是防止用户误操作,删除存储挂载等。
四、debug容器debug容器是通过工具容器来对业务容器排障。
