网络传输介质

传输介质是网络中传输数据的物理介质,不同的传输介质在传输带宽、时延、辐射及维护成本等方面均具有不同的特性。

传输介质大致分为有线介质和无线介质两类,有线介质包括双绞线、同轴电缆和光纤等,无线介质即电磁波。

一、有线介质

1.双绞线

双绞线是网络中最早使用的传输介质,价格便宜,性能适中。双绞线由两根带有绝缘层的铜质导线组成,导线直径约为1 mm。为了降低传输信号时产生的干扰,将这两根导线绞合成螺旋状,如图2-4所示。

网络传输介质

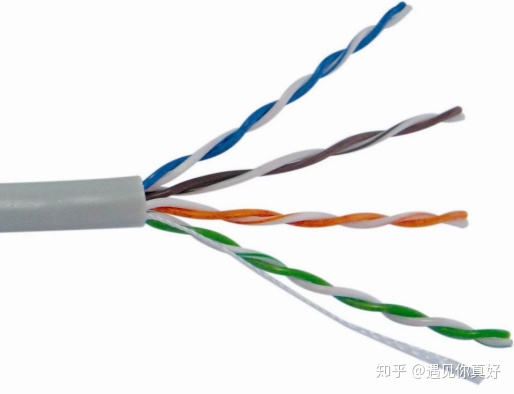

图2-4 双绞线的构造

模拟信号及数字信号均可在双绞线上传输,其可靠传输距离一般为10km 。如果需要实现更远距离的通信,对于模拟信号通信,需在网络中加入放大器以放大信号;对于数字信号通信,需加入中继器对信号进行再生及还原。

双绞线按结构分为非屏蔽双绞线(UTP,Unshielded Twisted Pair)和屏蔽双绞线(STP,Shielded Twisted Pair)。屏蔽双绞线通过在双绞线外加上一层金属屏蔽层,可有效地降低电磁干扰,具有更高的传输性能,但价格也更高。

双绞线有两种较为重要的型号: 3类双绞线与5类双绞线。3类双绞线由4组绞合在一起的铜质导线对组成,外覆一层绝缘胶管。5类双绞线的构成与3类双绞线相似,但具有更高的绞合度,可进一步降低干扰,提供更高质量的信号传输。

表2-5列出了各种类别的非屏蔽双绞线。

表2-5 UTP类别

类别 说明
1类   电话连接,不适合传输数据
2类   数据连接,≤4 Mb/s——令牌环网
3类   数据连接,≤10 Mb/s——以太网10BaseT
4类   数据连接,≤16 Mb/s——令牌环网
5类   数据连接,≤100 Mb/s——以太网
超5类   数据连接,≤1 Gb/s——以太网
6类   数据连接,≥1 Gb/s——以太网

双绞线中有8条线缆,线缆两端针脚引线的排列有两种类型:直通线和交叉线。“针脚引线”是指电缆中使用的彩色线缆与RJ-45接口特定位置的针脚关系,有T568A和T568B两种标准的针脚引线,如表2-6所示。

表2-6 UTP针脚颜色

标准 1 2 3 4 5 6 7 8
T568A   绿/白   绿   橙/白     蓝/白     棕/白
T568B   橙/白     绿/白     蓝/白   绿   棕/白

直通双绞线的两端使用同一种标准,即同时采用T568A或T568B标准。交叉双绞线的一端采用T568B标准,另一端采用T568A标准。直通双绞线一端的针脚1连接到另一端的针脚1,一端的针脚2连接到另一端的针脚2,以此类推。

直通双绞线主要应用于数据终端设备(DTE,Data Terminal Equipment)到数据通信设备(DCE,Data Communications Equipment)的连接。DTE主要为路由器、PC或服务器,而DCE为广域网交换机或路由器。交叉双绞线一端的针脚1连接到另一端的针脚3,针脚2连接到另一端的针脚6。将一台DTE设备连接到其他DTE设备上,或者将一台DCE设备连接到其他DCE设备上,应使用交叉双绞线,如图2-5所示。



网络传输介质

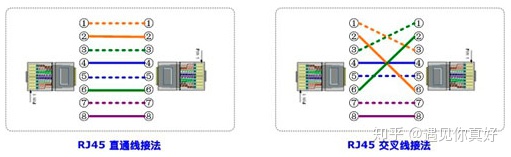

图2-5 直通线和交叉线连接方式

2.同轴电缆

同轴电缆比双绞线的抗干扰屏蔽能力强,可实现更远距离上的高速数据传输。

如图2-6所示,同轴电缆以一条铜质导线为核心,从内向外分别为绝缘层、网状屏蔽层及塑料保护层。

常用的同轴电缆有50Ω及75Ω两种型号:50Ω同轴电缆用于数字信号传输,75Ω同轴电缆最初用于模拟信号传输,目前较常用于传输数字信号。
