嵌入式表单介绍

关键词:

工作流表单方案  表单自定义 java工作流引擎  工作流设计

定义概述:一个已经做好的表单需要绑定到节点上。

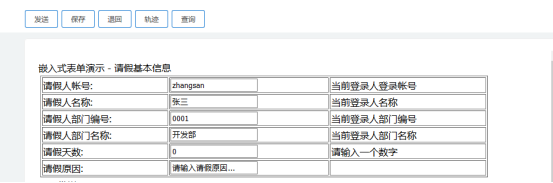

自定义表单工作模式:流程控制按钮区域是ccBPM来完成,表单区域是放在控制区域下面的框架里,如下图所示。

驰骋工作流引擎-嵌入式表单的介绍

注意:白色画布下是一个框架,框架里面的界面是一个url,这个就是嵌入式自定义表单。

应用背景:这种类型是解决我自己已经有了一个成熟稳定的产品或者项目,里面的表单已经做好了,我只想使用流程引擎负责流转功能,业务数据的存储不变化。这中类型有如下特点。

A,数据的存取有自己开发人员来确定。

B,仅仅使用ccBPM的流程引擎。

C,最大限度的减少程序开发人员的开发。

D,最大完整的保障自己的业务独立与业务完整。

如果要适应这种方式需要在把自己的表单做如下改造:

A,把自己的表单主表增加一个int类型的workid列用于做主键或者用程序保障他的唯一性。

B,自己开发的表单,要接受来自ccBPM的参数,参数格式如下。比如:您输入的是 ?aa=xxx 系统在调用时就会是?aa=xxx&WorkID=123&FK_Node=101&UserNo=zhoupeng&SID=xxxxx,这些参数是系统自定传递的,它表示那个流程实例、到达了那个节点、那个流程,与当前的登录人员,SID 是验证该人员是否合法。开发人员可以根据节点编号灵活控制权限。

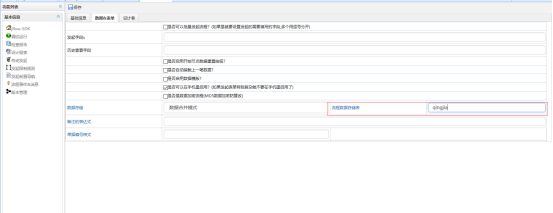

如果您了解了ccBPM的数据存储结构(请参考流程属性章节),我们建议您把该流程的流程属性,数据存储表名与您的业务表单表名一致。

驰骋工作流引擎-嵌入式表单的介绍

这样做的好处有

1,不用担心数据存储主键,不用关心流程的业务逻辑。

2,系统会给该业务字段自动创建其他的流程字段,用户可以根据这些字段信息扩展更多的业务逻辑编写。

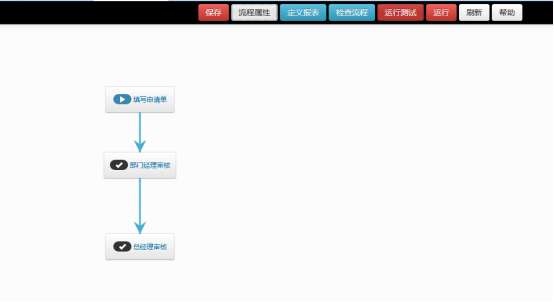

自定义表单流程demo:

驰骋工作流引擎-嵌入式表单的介绍

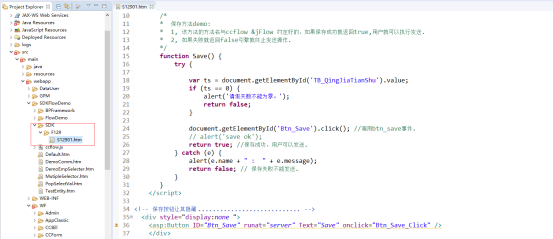

第一步:开发一个自定义表单位置在(也可以是html或者是jsp 表单,写法都差不多)

驰骋工作流引擎-嵌入式表单的介绍

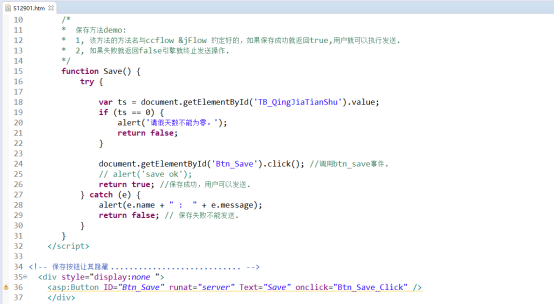

在该表单里有一保存按钮,并让其隐藏,该按钮的功能是出来保存整体表单数据,如下图

驰骋工作流引擎-嵌入式表单的介绍

定义一个保存函数Save,这个保存函数是系统约定的,保存函数里激活保存按钮从而完成保存,调用Save保存是流程的发送与保存工具栏按钮,如下图就是表单运行时的样子。

驰骋工作流引擎-嵌入式表单的介绍

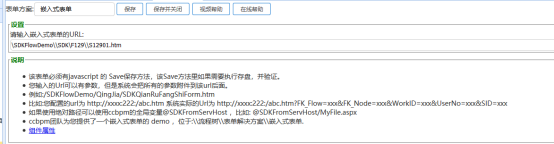

第2步:把配置节点属性。把辨析的该表单定义如下,并保存,第2,3个节点同样的设置。

驰骋工作流引擎-嵌入式表单的介绍

注意:审批人审核信息需要自己开发,审批人节点的表单数据填充也需要自己开发
