大佬为你揭秘微信支付的系统架构,你想知道的都在这里了

李跃森,腾讯云PostgreSQL首席架构师,腾讯数据库团队架构师,负责微信支付商户系统核心数据库的架构设计和研发,PostgreSQL-x2社区核心成员,获多项国家发明专利。从事PG内核开发和架构设计超过10年。

2015年之前,微信支付业务快速发展,需要一款数据库能够安全高效的支撑微信支付商户系统核心业务,这个重任落在了腾讯数据库团队自研PostgreSQL上。

2016年7月,腾讯云对外发布云数据库PostgreSQL,提供腾讯自研的内核优化版和社区版两个版本,以及提供分布式集群架构(分布式集群内部代号PostgreSQL-XZ)两种方案。目前云数据库PostgreSQL在腾讯大数据平台、广点通、腾讯视频等腾讯多个核心业务中稳定运行。

腾讯自研PostgreSQL分布式集群 PostgreSQL-XZ

腾讯PostgreSQL-XZ是由PostgreSQL-XC社区版本地化而来,能支撑水平扩展数据库集群。虽然PostgreSQL-XC很强大,但在性能、扩展性、安全、运维方面还是有明显的瓶颈,而腾讯PostgreSQL经过多年的积累,在这些方面都有较大提升和强化。由于是用于微信支付的核心数据库,腾讯PostgreSQL被定位为安全、高效,稳定,可靠的数据库集群。下面将以腾讯PostgreSQL-XZ为代表介绍腾讯自研PostgreSQL所做的优化和改进。

一.事务管理系统的优化

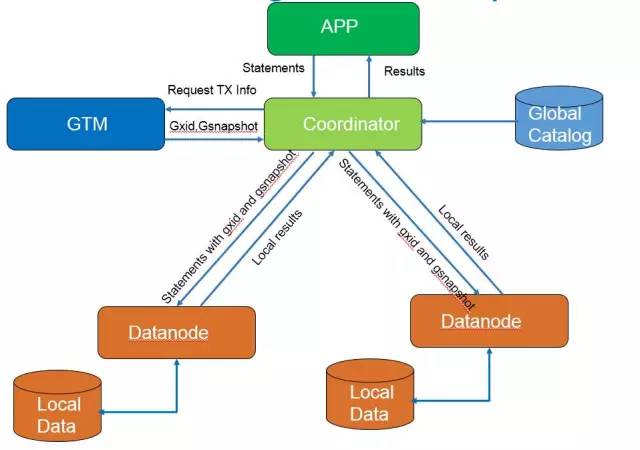

PostgreSQL-XC在事务管理系统方案本身有一个明显的缺点,那就是事务管理机制会成为系统的瓶颈,GTM(Global Transaction Manager全局事务管理器)会限制系统的扩展规模。如图1所示,是每个请求过来CN(Coordinator 协调节点)都会向GTM申请必需的gxid(全局事务ID)和gsnapshot(全局快照)信息,并把这些信息随着SQL语句本身一起发往DN(Datanode数据库节点)进行执行。另外,PostgreSQL-XC的管理机制,只有主DN才会获取的gxid,而备DN没有自己的gxid,因此无法提供只读服务,对系统也是不小的浪费。


图1

而腾讯PostgreSQL-XZ改进了事务管理机制,改进后,CN不再从GTM获取gxid和gsnapshot,每个节点使用自己的本地xid(事务ID)和gsnapshot(快照),如此GTM便不会成为系统的瓶颈;并且,DN备机就还可以提供只读服务,充分利用系统闲置资源。如图2,优化后的事务管理系统架构如下:


图2

二.备机只读实现与优化

当然,事务管理系统的优化为进行备DN只读提供了基础,然而原始集群并没有负载、调度等能力。在这方面,我们也做了大量的创新,总结起来包括:

正常CN和只读CN进行分离。

正常CN存储主用DN的元数据信息

只读CN存储备用DN的元数据信息

DN之间使用hot standby(热备份保护)模式进行日志同步

通过这些方式,集群可以提供带有智能负载能力的备DN只读功能,充分利用系统资源。


图3

三.业务最小中断的扩容方案

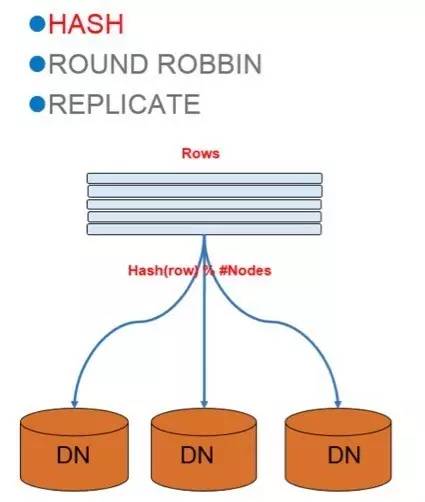

业务的快速增长不可避免的需要对资源进行扩容,社区版本的实现使得扩容成本高昂,需要对业务进行长时间的中断。因为,在社区版本PostgreSQL-XC中,通过 DN=Hash(row) % nofdn的方式决定一条记录的存储节点:

也就是说,先对分布列计算hash值,然后使用这个值对集群中的节点个数取模来决定记录去哪个节点(如图4)。

这种方案简单,但实际应用中需要长时间停机扩容。这是因为,扩容后节点数会变多,数据无法按照原有的分布逻辑进行读写,需要重新分布节点数据。而再均衡数据需要停机并手工迁移再均衡到各个节点。对于规模较大的交易系统来说,由于原有节点存储的是海量数据,再均衡过程可能会持续好几天。相信这是业务完全无法忍受的。


图4

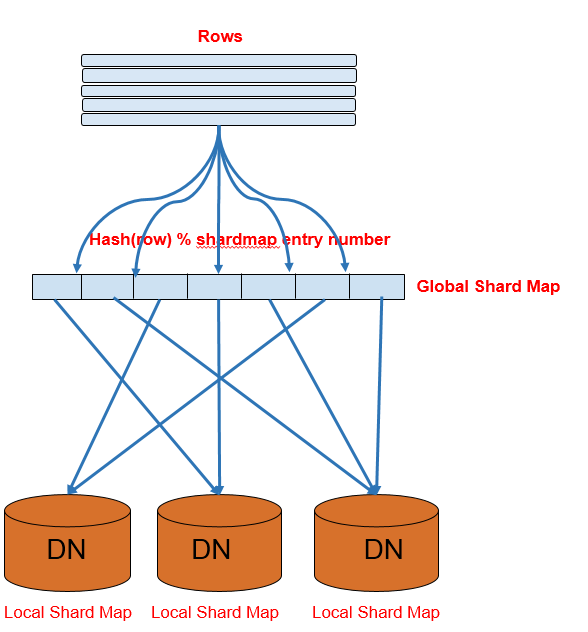

因此我们引入了一种新的分表方法—sharded table。Shardedtable的数据分布采用如下(图5)的方式:

引入一个抽象的中间层--shard map。Shard map中每一项存储shardid和DN的映射关系。

Sharded table中的每条记录通过Hash(row) % #shardmap entry来决定记录存储到哪个shardid,通过查询shardmap的存储的DN。

每个DN上存储分配到本节点shardid信息,进而进行可见性的判断。

通过上面的方案,在扩容新加节点时,就只需要把一些shardmap中的shardid映射到新加的节点,并把对应的数据搬迁过去就可以了。扩容也仅仅需要切换shardmap中映射关系的,时间从几天缩短到几秒。


图5

四.数据倾斜解决方案
