Java秒杀系统实战系列~整体业务流程介绍与数据库设计

本篇博文是“Java秒杀系统实战系列文章”的第三篇,本篇博文将主要介绍秒杀系统的整体业务流程,并根据相应的业务流程进行数据库设计,最终采用Mybatis逆向工程生成相应的实体类Entity、操作Sql的接口Mapper以及写动态Sql的配置文件Mapper.xml。

内容:

对于该秒杀系统的整体业务流程,相信机灵的小伙伴在看完第二篇博文的时候,就已经知道个大概了!因为在提供的源码数据库下载的链接中,Debug已经跟各位小伙伴介绍了该秒杀系统整体的业务流程,而且还以视频形式给各位小伙伴进行了展示!该源码数据库的下载链接如下:https://gitee.com/steadyjack/SpringBoot-SecondKill  在本篇博文中Debug将继续花一点篇幅介绍介绍!

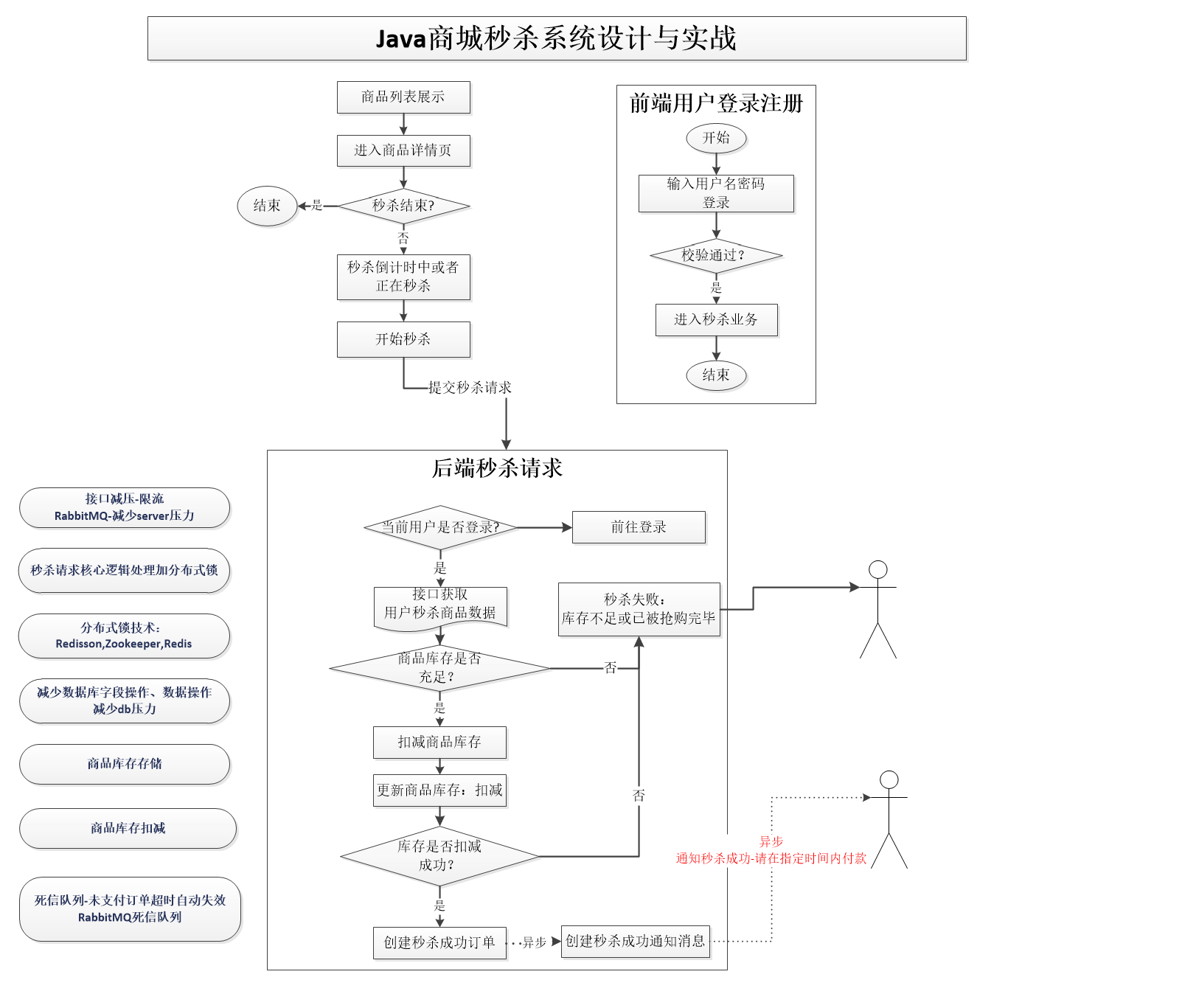

一图以概之,如下图所示为该秒杀系统整体的业务流程

Java秒杀系统实战系列~整体业务流程介绍与数据库设计

从该业务流程图中,可以看出,后端接口在接收前端的秒杀请求时,其核心处理逻辑为:

(1)首先判断当前用户是否已经抢购过该商品了,如果否,则代表用户没有抢购过该商品,可以进入下一步的处理逻辑

(2)判断该商品可抢的剩余数量,即库存是否充足(即是否大于0),如果是,则进入下一步的处理逻辑

(3)扣减库存,并更新数据库的中对应抢购记录的库存(一般是减一操作),判断更新库存的数据库操作是否成功了,如果是,则创建用户秒杀成功的订单,并异步发送短信或者邮件通知信息通知用户

(4)以上的操作逻辑如果有任何一步是不满足条件的,则直接结束整个秒杀的流程,即秒杀失败!

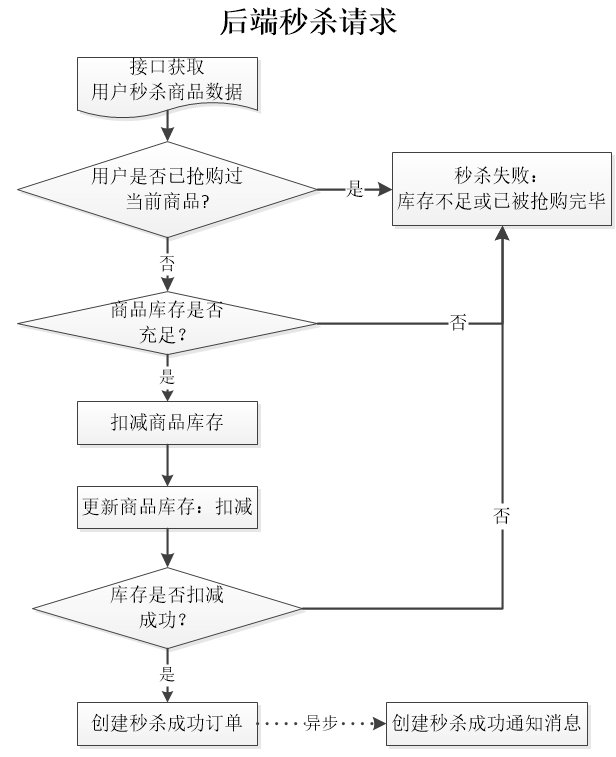

如下图所示为后端处理“秒杀请求”时的核心处理逻辑:

Java秒杀系统实战系列~整体业务流程介绍与数据库设计

综合这两个业务流程,下面进入“秒杀系统”的数据库设计环节,其中,主要包含以下几个表:商品信息表item、待秒杀信息表item_kill、秒杀成功记录表item_kill_success以及用户信息表user;当然,在实际的大型网站中,其所包含的数据库表远远不止于此!本系统暂且浓缩出其中核心的几张表!

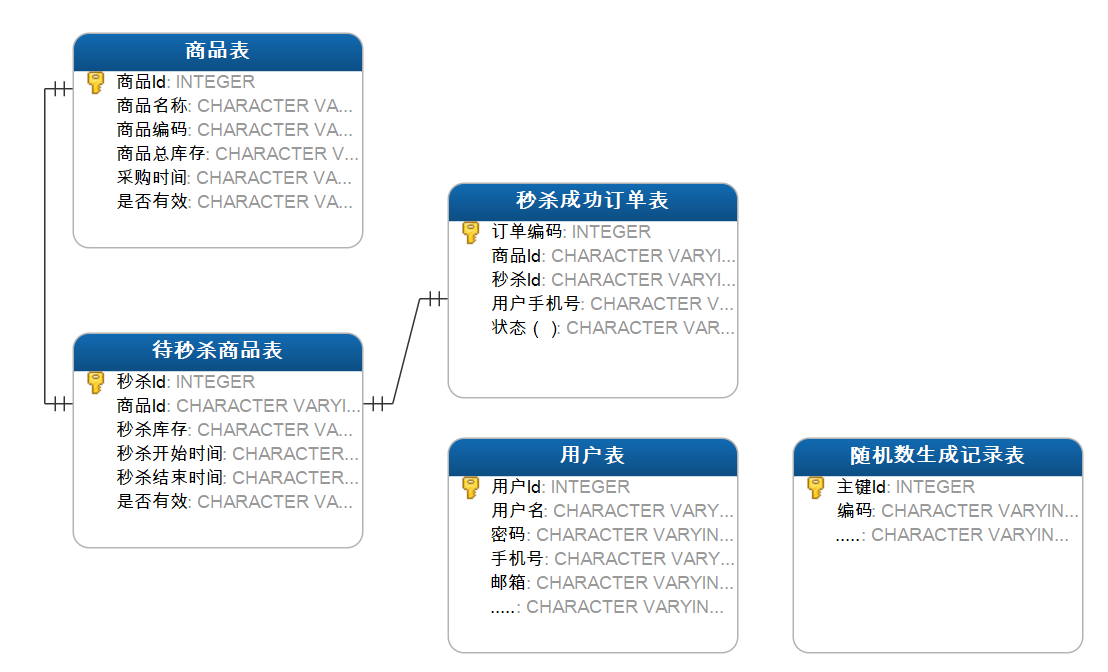

如下图所示为该“秒杀系统”的数据库设计模型:

Java秒杀系统实战系列~整体业务流程介绍与数据库设计

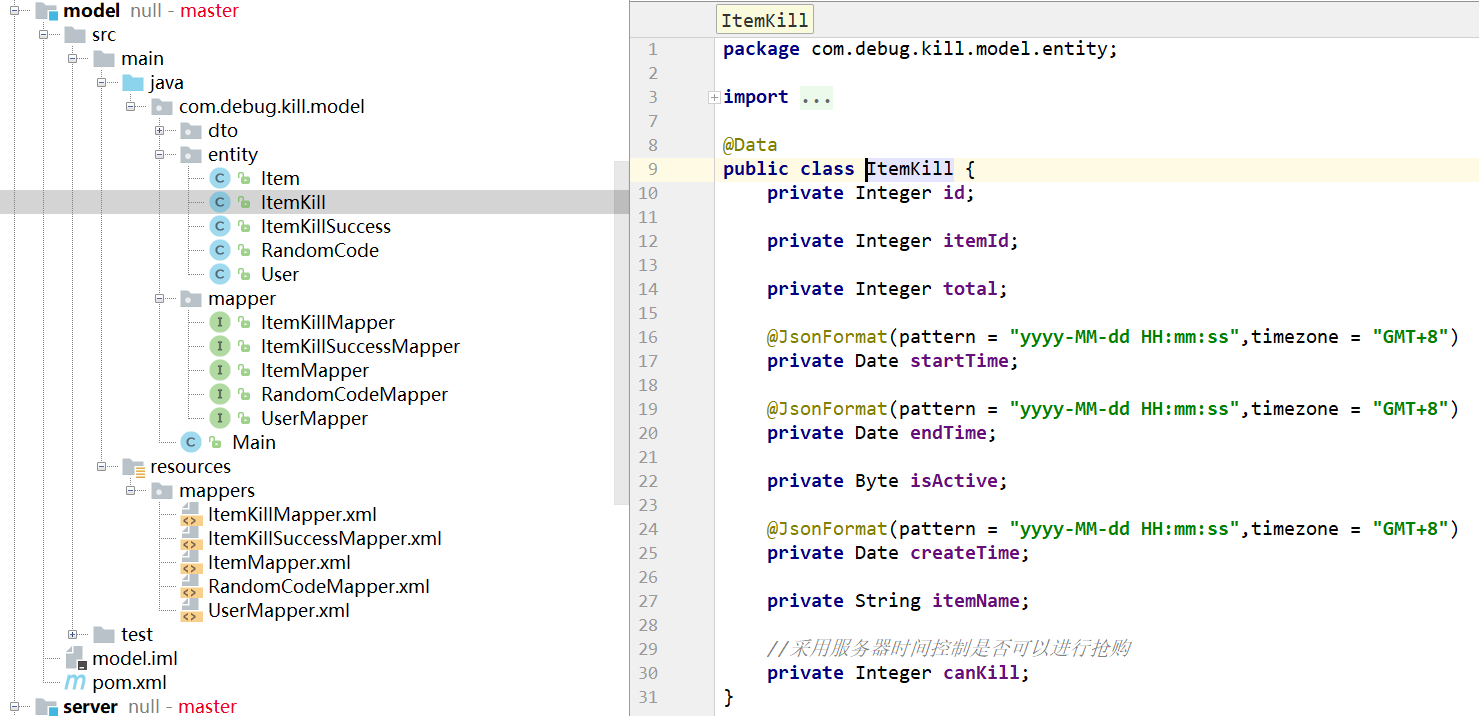

紧接着,是采用Mybatis的逆向工程生成这几个数据库表对应的实体类Entity、操作Sql的接口Mapper以及写动态Sql的配置文件Mapper.xml。如下图所示:

Java秒杀系统实战系列~整体业务流程介绍与数据库设计



下面,贴出其中一个实体类以及相对应的Mapper接口和Mapper.xml代码,其他的,各位小伙伴可以点击链接:https://gitee.com/steadyjack/SpringBoot-SecondKill 前往下载查看!首先是实体类ItemKill的源代码:

import com.fasterxml.jackson.annotation.JsonFormat; import lombok.Data; import java.util.Date; @Data public class ItemKill { private Integer id; private Integer itemId; private Integer total; @JsonFormat(pattern = "yyyy-MM-dd HH:mm:ss",timezone = "GMT+8") private Date startTime; @JsonFormat(pattern = "yyyy-MM-dd HH:mm:ss",timezone = "GMT+8") private Date endTime; private Byte isActive; @JsonFormat(pattern = "yyyy-MM-dd HH:mm:ss",timezone = "GMT+8") private Date createTime; private String itemName; //采用服务器时间控制是否可以进行抢购 private Integer canKill; }
