Java工作流框架jflow 集团应用模式用户组功能

驰骋BPM ,工作流开发框架用户组,接受人规则,用户组发起人范围,选择人范围.

集团工作模式. Ccflow ,jflow.工作流引擎

名词定义与应用背景

对于集团模式的ccflow,jflow每个组织(分公司)都是有自己的独立岗责体系,岗位表,岗位类型表,都有OrgNO字段进行隔离的。实际工作中对于整个集团来说,有一个对整体工作人员的分组,我们叫用户组。比如:党员组、团员组、秘书组、评估标人协会等等。

用户组是对于全集团的人员分组概念,而岗位就是对本组织的人员分组概念。

用户组的设置功能在超级管理员手里,而岗位的设置是在二级管理员手里 。

在命名上我们约定,对于组命名:秘书组、技术总监组、信息中心主任组等。对于岗位约定为秘书岗,技术总监岗,信息中心主任岗。

一个人可以是秘书岗的人员也可以隶属秘书组。

1数据存储结构

一个人拥有本组织的一个或者多个岗位,存储到Port_DeptEmpStation表中。FK_Dept,FK_Emp,FK_Station. 标识:一个人在一个部门里有多少岗位。

一个人拥有的用户组存储到,GPM_GroupEmp中。 FK_Group,FK_Emp

节点与用户组的关系存储到WF_NodeGroup中。字段:FK_Node,FK_Group

如果使用集成模式,可以使用视图映射过来。

2所用到的知识点

接受人规则,流程发起人员的范围限定规则,接受人范围选择确定. 驰骋BPM的运行模式

3流程设计demo

我们设计一个公文流程以这个公文流程来说明设置用户组的功能。

Java工作流框架jflow 集团应用模式用户组功能

2.使用用户组控制发起人的范围

在集团模式下,用户组是集团的“岗位”概念,是作用于全局。如果按照用户组设置接受人规则,有两个模式设置,请参考以下章节。

2.1仅按照本组织的用户组计算

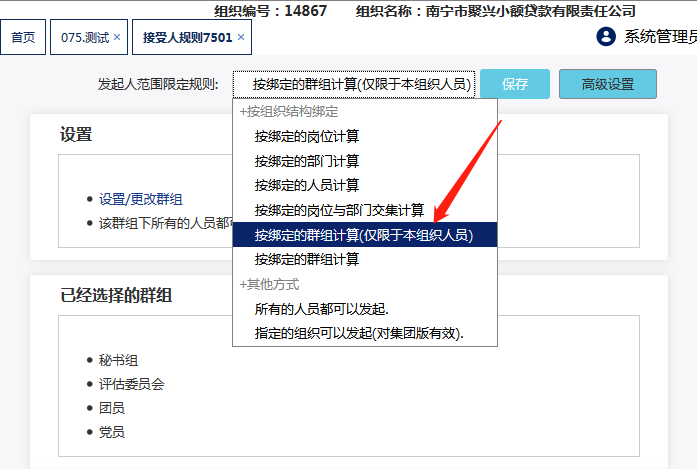

我们在开始设置接收人规则, 使用用户组控制发起人的范围,标识当前组织的人员的权限的用户组才能发起该流程。如下图:

Java工作流框架jflow 集团应用模式用户组功能

2.2按照绑定的用户组计算

打开开始节点的接收人规则,设置按照绑定的用户组,设定发起人的范围。

Java工作流框架jflow 集团应用模式用户组功能

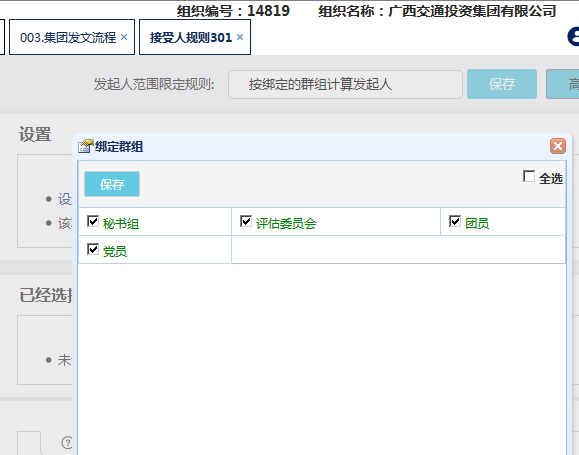

设置用户组,,比如设定秘书组,只有秘书组的人才能发起该流程,是集团所有的秘书。

Java工作流框架jflow 集团应用模式用户组功能

3. 使用用户组设置自动计算的接受人规则

在集团模式下,用户组是集团的“岗位”概念,是作用于全局。如果按照用户组设置接受人规则,有两个模式设置,请参考以下章节。

3.1 按照用户组计算(本组织)接受人

顾名思义:范围是本组织的。

Java工作流框架jflow 集团应用模式用户组功能

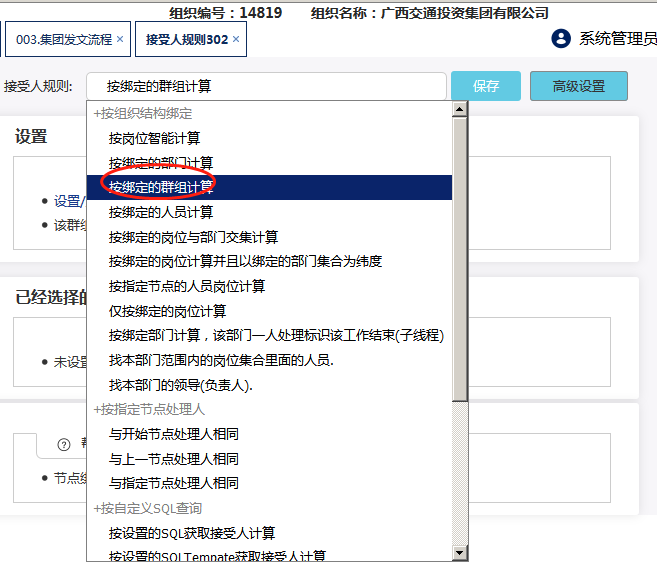

3.2 按照用户组计算

只有在集团的工作模式下才能出来,这个选项。

接受人的范围,就是该集团下面所有的具有这些用户组之一的人。

Java工作流框架jflow 集团应用模式用户组功能

Java工作流框架jflow 集团应用模式用户组功能

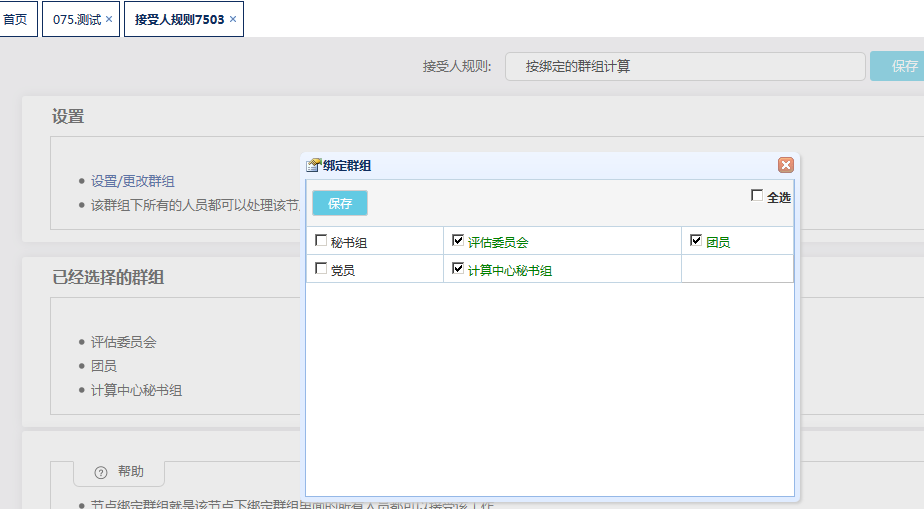

设定用户组后,仅仅发送到该用户组下的人员。

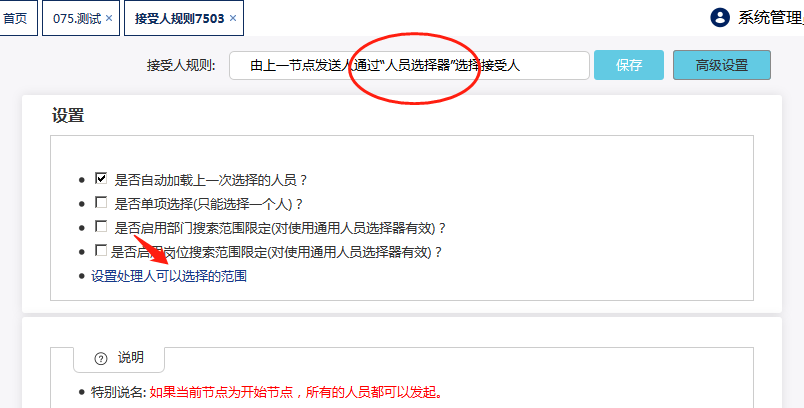

4. 使用用户组设置接受人规则-通用人员选择器-选择范围限定

Java工作流框架jflow 集团应用模式用户组功能

4.1 按照用户组计算(本组织内)

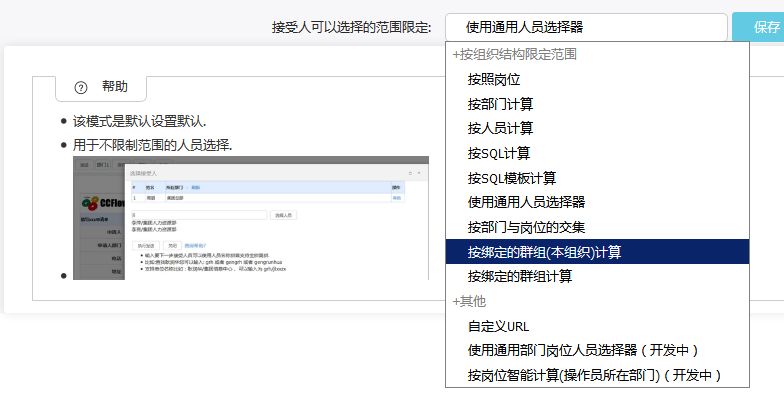

点击设置范围,限定模式选择如下:

Java工作流框架jflow 集团应用模式用户组功能

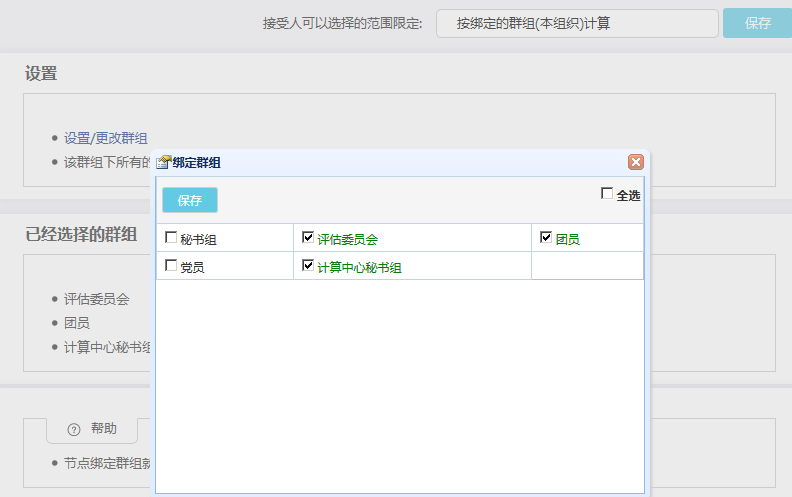

设置用户组

Java工作流框架jflow 集团应用模式用户组功能

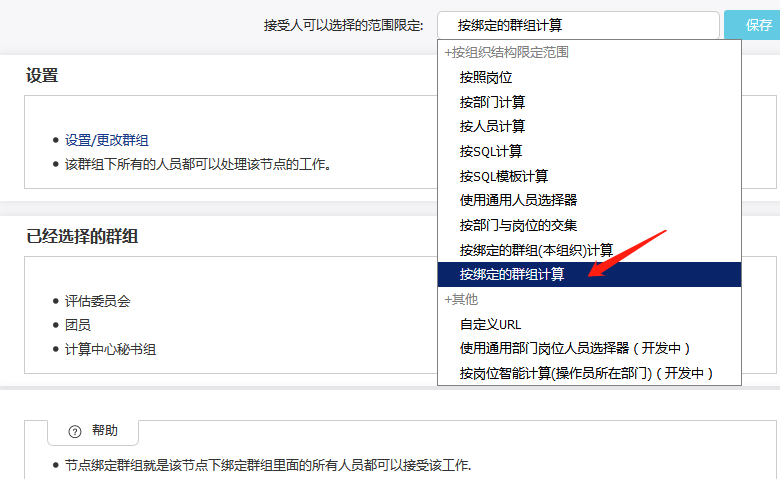

4.2 按照用户组计算

按照选择的用户组,集团所有人计算。

Java工作流框架jflow 集团应用模式用户组功能

应用场景&总结

该模式仅仅适用于集团模式。

用户组就是在集团的角度上对人员进行分组,比如:党员组、团员组、秘书组。
