语音识别中的CTC算法的基本原理解释

目前主流的语音识别都大致分为特征提取,声学模型,语音模型几个部分。目前结合神经网络的端到端的声学模型训练方法主要CTC和基于Attention两种。

本文主要介绍CTC算法的基本概念,可能应用的领域,以及在结合神经网络进行CTC算法的计算细节。

CTC算法概念

CTC算法全称叫:Connectionist temporal classification。从字面上理解它是用来解决时序类数据的分类问题。

传统的语音识别的声学模型训练,对于每一帧的数据,需要知道对应的label才能进行有效的训练,在训练数据之前需要做语音对齐的预处理。而语音对齐的过程本身就需要进行反复多次的迭代,来确保对齐更准确,这本身就是一个比较耗时的工作。

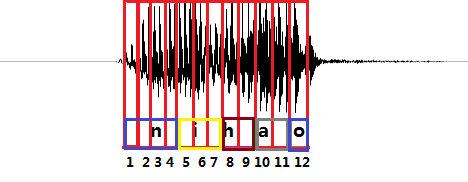

图1 “你好”发音的波形示意图

上图是“你好”这句话的声音的波形示意图, 每个红色的框代表一帧数据,传统的方法需要知道每一帧的数据是对应哪个发音音素。比如第1,2,3,4帧对应n的发音,第5,6,7帧对应i的音素,第8,9帧对应h的音素,第10,11帧对应a的音素,第12帧对应o的音素。(这里暂且将每个字母作为一个发音音素)

与传统的声学模型训练相比,采用CTC作为损失函数的声学模型训练,是一种完全端到端的声学模型训练,不需要预先对数据做对齐,只需要一个输入序列和一个输出序列即可以训练。这样就不需要对数据对齐和一一标注,并且CTC直接输出序列预测的概率,不需要外部的后处理。

既然CTC的方法是关心一个输入序列到一个输出序列的结果,那么它只会关心预测输出的序列是否和真实的序列是否接近(相同),而不会关心预测输出序列中每个结果在时间点上是否和输入的序列正好对齐。

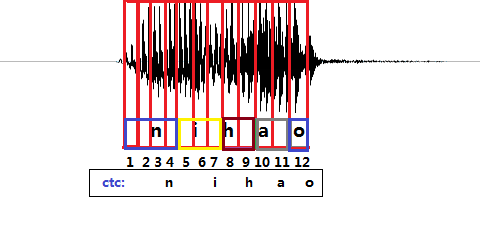

图2 ctc预测结果示意图

CTC引入了blank(该帧没有预测值),每个预测的分类对应的一整段语音中的一个spike(尖峰),其他不是尖峰的位置认为是blank。对于一段语音,CTC最后的输出是spike(尖峰)的序列,并不关心每一个音素持续了多长时间。
如图2所示,拿前面的nihao的发音为例,进过CTC预测的序列结果在时间上可能会稍微延迟于真实发音对应的时间点,其他时间点都会被标记会blank。
这种神经网络+CTC的结构除了可以应用到语音识别的声学模型训练上以外,也可以用到任何一个输入序列到一个输出序列的训练上(要求:输入序列的长度大于输出序列)。
比如,OCR识别也可以采用RNN+CTC的模型来做,将包含文字的图片每一列的数据作为一个序列输入给RNN+CTC模型,输出是对应的汉字,因为要好多列才组成一个汉字,所以输入的序列的长度远大于输出序列的长度。而且这种实现方式的OCR识别,也不需要事先准确的检测到文字的位置,只要这个序列中包含这些文字就好了。

RNN+CTC模型的训练

下面介绍在语音识别中,RNN+CTC模型的训练详细过程,到底RNN+CTC是如何不用事先对齐数据来训练序列数据的。
首先,CTC是一种损失函数,它用来衡量输入的序列数据经过神经网络之后,和真实的输出相差有多少。

比如输入一个200帧的音频数据,真实的输出是长度为5的结果。 经过神经网络处理之后,出来的还是序列长度是200的数据。比如有两个人都说了一句nihao这句话,他们的真实输出结果都是nihao这5个有序的音素,但是因为每个人的发音特点不一样,比如,有的人说的快有的人说的慢,原始的音频数据在经过神经网络计算之后,第一个人得到的结果可能是:nnnniiiiii...hhhhhaaaaaooo(长度是200),第二个人说的话得到的结果可能是:niiiiii...hhhhhaaaaaooo(长度是200)。这两种结果都是属于正确的计算结果,可以想象,长度为200的数据,最后可以对应上nihao这个发音顺序的结果是非常多的。CTC就是用在这种序列有多种可能性的情况下,计算和最后真实序列值的损失值的方法。

详细描述如下:

训练集合为\(S=\lbrace (x^1,z^1), (x^2, z^2), ...(x^N,z^N) \rbrace\), 表示有\(N\)个训练样本,\(x\)是输入样本,\(z\)是对应的真实输出的label。一个样本的输入是一个序列,输出的label也是一个序列,输入的序列长度大于输出的序列长度。
