用隧道协议实现不同dubbo集群间的透明通信 前言

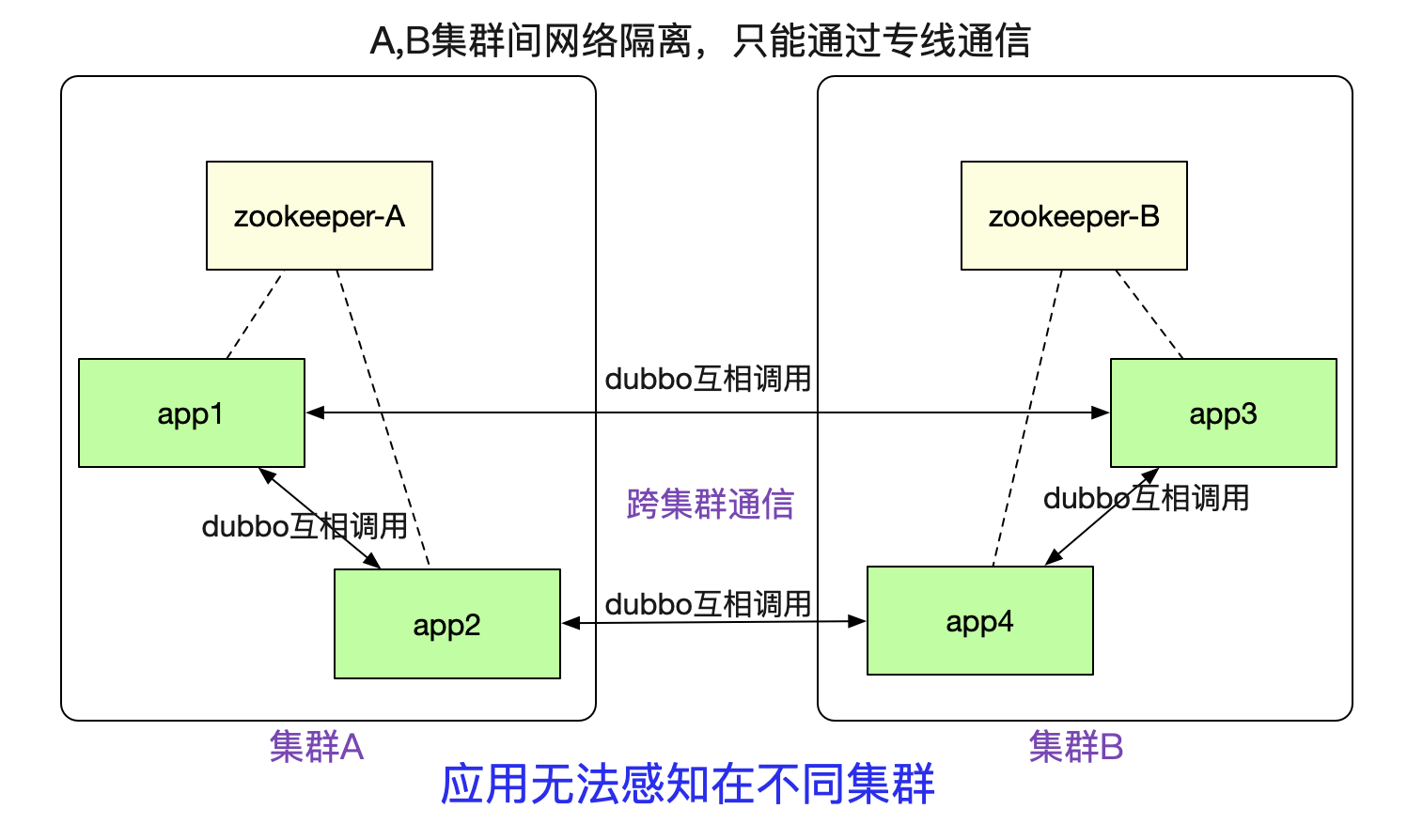

笔者最近完成了一个非常有意思的隧道机制(已在产线运行),可以让注册到不同zookeeper之间的dubbo集群之间能够正常进行通信。如下图所示:
例如图中A/B两个网络隔离的集群,两者只能通过专线进行通信。但是对于在里面的应用来说,调用另外一个集群的dubbo服务(例如app1调用app3)依旧和原来的方式一模一样,无需做任何修改。这个特性对于新建单元(机房),业务网络隔离等场景非常有用。
本文就稍稍聊一下这个机制。 场景
这个dubbo集群通信机制,可被用在下面的场景中。

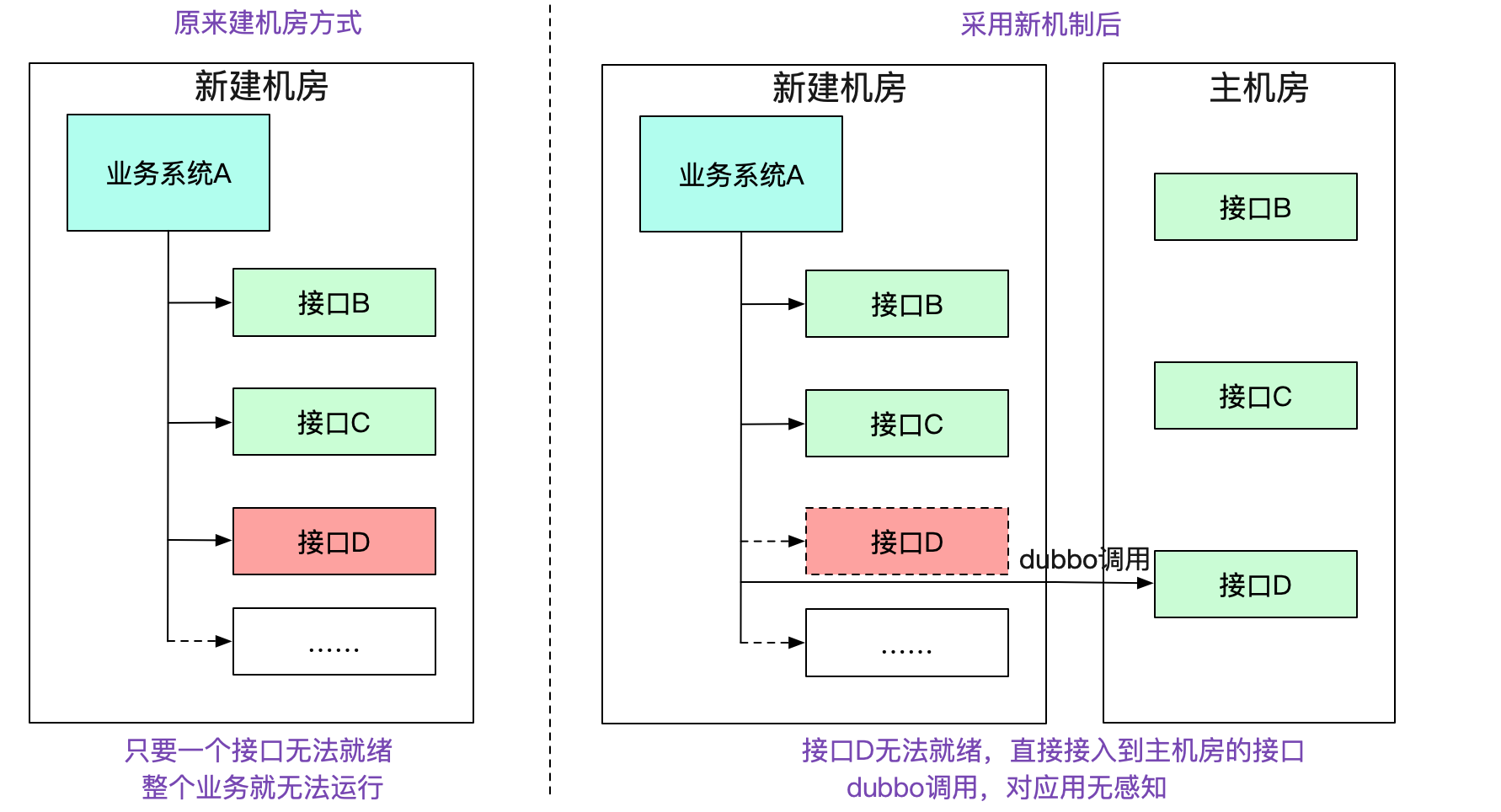

新建机房在我们新建一个机房的过程中。正常情况下,需要将一整条链路的所有应用以及相关设施全部部署到新的机房中。如下图所示:
而在笔者新的机制中,如果本集群没有对应的接口,会去寻找有对应接口的集群,就算其中缺失了一些系统,整个机房依旧能够work,将新建机房变为可迭代式的。大幅度减少了新建机房的复杂性。 新建业务单元

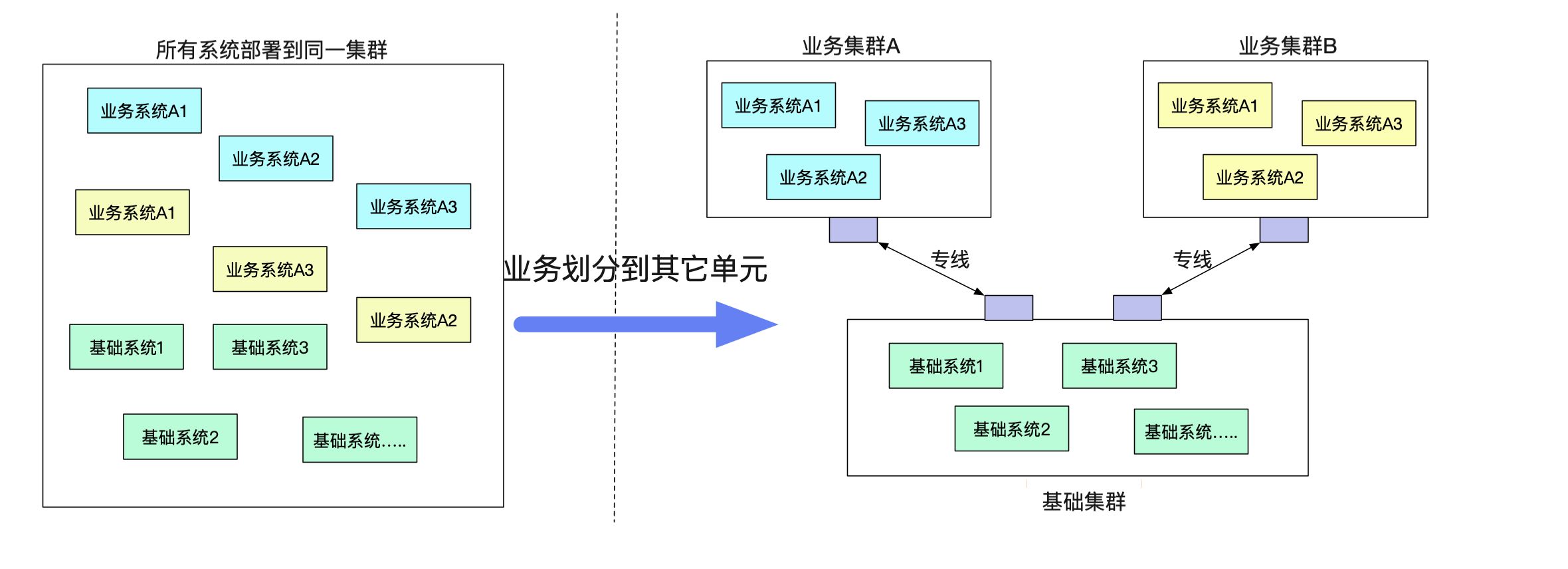

由于单机房机架位的限制或者一些其它原因,有一些业务希望剥离到一个单独的单元(机房里面)。但是业务确需要一大堆原来单元的基础服务。而不同单元之间的网络又无法打通(安全性要求)。

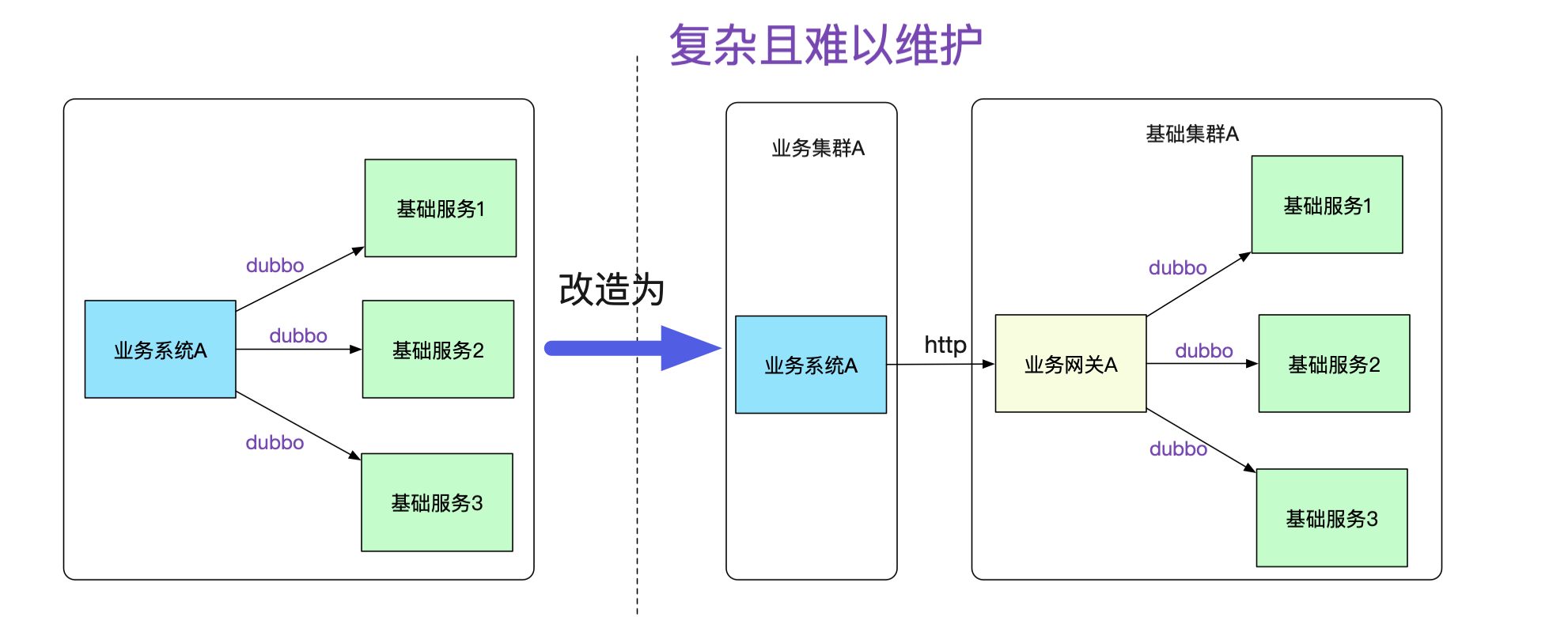

如果按照传统的模式,势必要对业务系统做改造,例如建立一个业务网关来负责和基础系统的通信,这个网关明显费时费力而且没什么技术含量,例如在业务代码中将dubbo调用强行转换为对业务网关的http调用,如下图所示:
而且,每增加一个接口调用,都得在业务网关中转换一把,添加对应的接口包,然后发布。这样的网关维护起来肯定是个天坑!随着日益严格的安全性要求,不同业务间的网络隔离要求会与日俱增。
笔者是搞中间件的,坚信做的基础服务能够对业务透明,让其感知不到才是一个好的设计。一旦需要业务大量配合这种由基础架构变更而引起的改造,无疑是非常的不友好,甚至是个失败的设计。 故障隔离

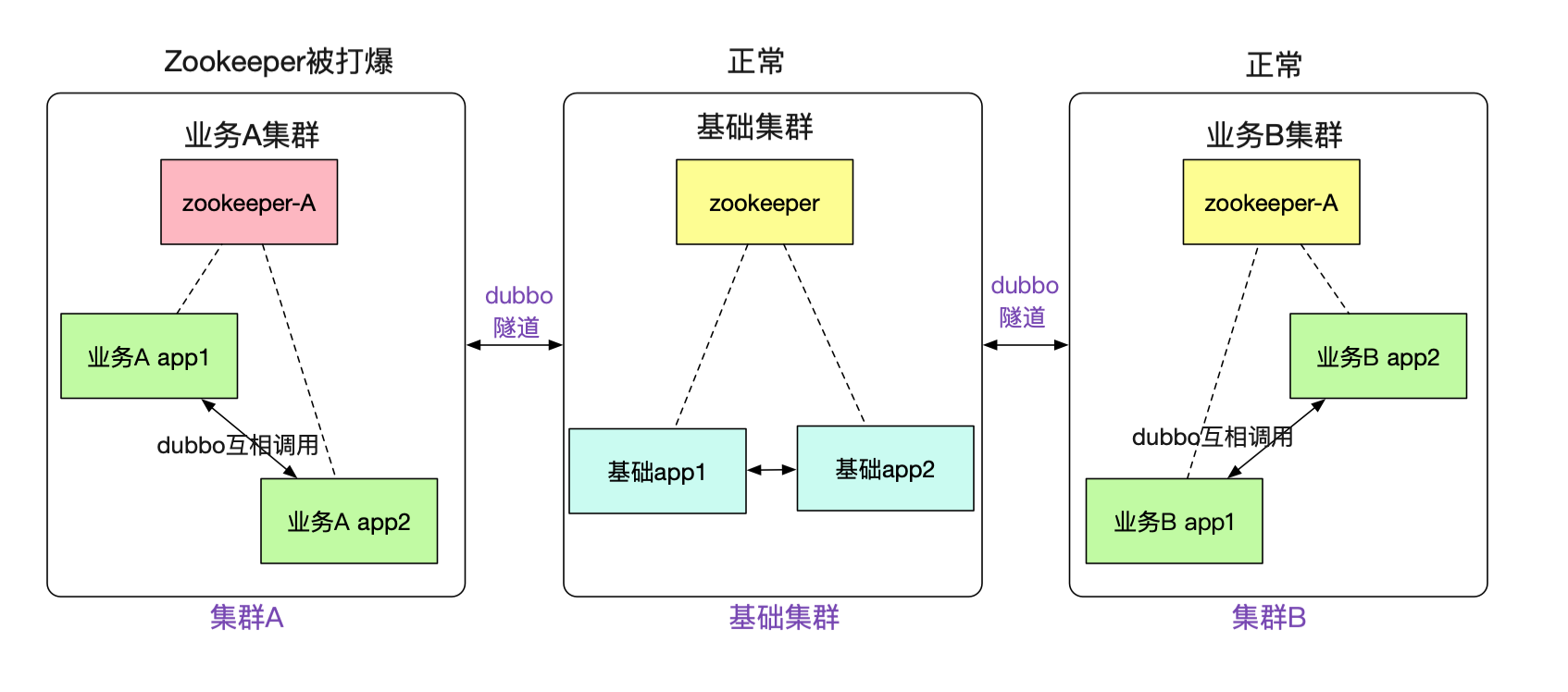

事实上,笔者搞这一套隧道机制的初衷还有很大一部分原因是故障隔离。例如,笔者遇到数次由于业务系统使用zookeeper不当,往zookeeper写了一大堆数据,从而让整个集群陷入不可用的风险。而新的机制,可以让不同的业务注册到不同的zookeeper,zookeeper挂了,也只是这个业务宕了,其它业务则不受影响。
事实上不仅为zookeeper,由于笔者对消息(例如activemq)也做了这一套类似的隧道机制。使得我们的整个业务能够更好的进行故障隔离! 隧道机制
笔者这个机制的最大便利性在于对业务的侵入性很少。对于基础集群的应用甚至完全不需要做修改。为了达成这个需求,笔者引入了在网络上非常常用的隧道概念(Tunnel),这个大家可能平时都接触过,VPN/Vxlan这些网络协议都用了隧道。

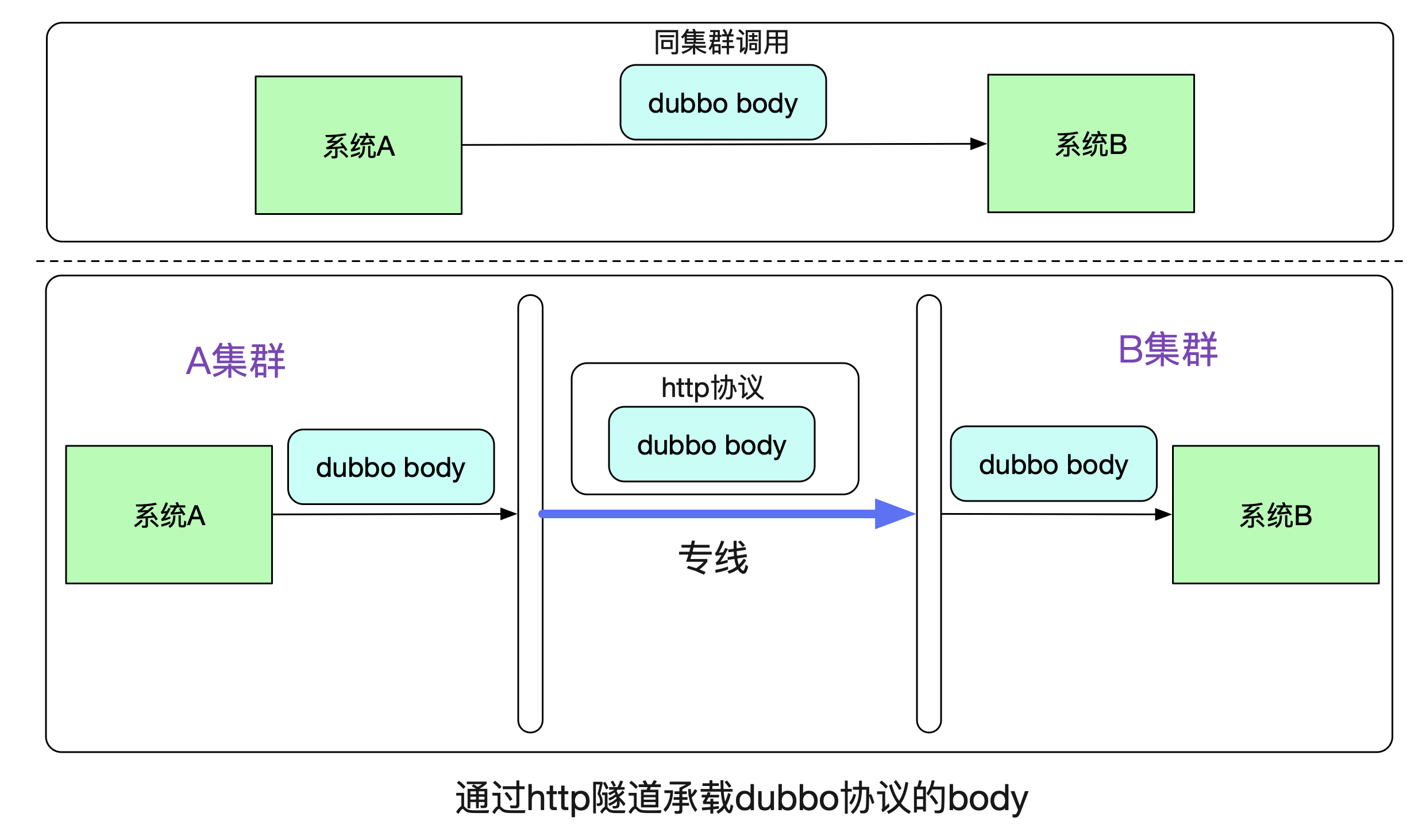

隧道穿透我们先来看一下最基本的原理,在系统A通过Dubbo调用系统B的时候,在同一个集群中走的是dubbo协议。而跨集群的时候,笔者将dubbo原始比特流承载在http协议上,在专线上发出去。
由于在B系统看来,接收到的都是相同的byte流,其无法(也不用)区分到底是走了一层专线还是直接调用。所以B系统无需更改任何代码。 隧道实现
那么,这个隧道具体是如何实现,系统A又是如何知道需要本集群没有对应的接口,需要通过http隧道调用到另一个集群的呢?这就引入了我们的隧道网关。
这里的概念也是和网络上的默认网关类似,如果本集群内找不到对应的接受者就投递到一个默认的网关,由这个隧道网关来替我们传递调用。 如何发现这个网关
为了充分利用dubbo接口的注册发现机制,笔者将隧道网关也暴露为一个dubbo接口,其输入和输出分别如下所示:
// 隧道网关接口请求体 class TunnelInterfaceReq { // dubbo元信息,例如具体调用接口信息 MetaData dubbo // 原始请求A调用序列化后的比特流 byte[] body; } // 隧道网关接口返回体 class TunnelInterfaceResp{ // dubbo元信息 MetaData dubbo // 返回值调用序列化后的比特流,又另一个集群的对应系统返回 byte[] resp; }
