一般而言,并行部分在GPU上运行,串行部分在CPU运行,这就是异构计算。具体一点,异构计算的意思就是不同体系结构的处理器相互协作完成计算任务。CPU负责总体的程序流程,而GPU负责具体的计算任务,当GPU各个线程完成计算任务后,我们就将GPU那边计算得到的结果拷贝到CPU端,完成一次计算任务。

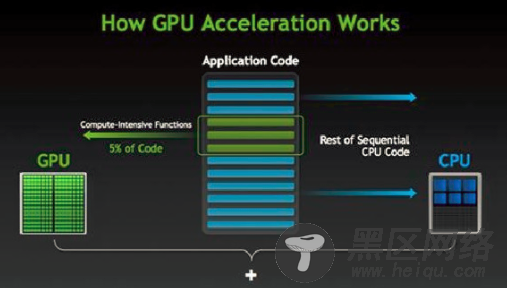

所以应用程序利用GPU实现加速的总体分工就是:密集计算代码(约占5%的代码量)由GPU负责完成,剩余串行代码由CPU负责执行。

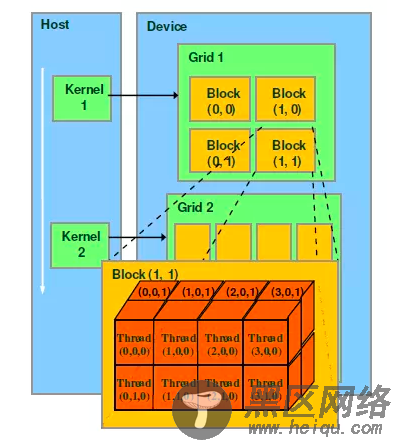

2. CUDA线程模型下面我们介绍CUDA的线程组织结构。首先我们都知道,线程是程序执行的最基本单元,CUDA的并行计算就是通过成千上万个线程的并行执行来实现的。下面的机构图说明了GPU的不同层次的结构。
CUDA的线程模型从小往大来总结就是:
Thread:线程,并行的基本单位
Thread Block:线程块,互相合作的线程组,线程块有如下几个特点:
允许彼此同步
可以通过共享内存快速交换数据
以1维、2维或3维组织
Grid:一组线程块
以1维、2维组织
共享全局内存
Kernel:在GPU上执行的核心程序,这个kernel函数是运行在某个Grid上的。
One kernel <-> One Grid
每一个block和每个thread都有自己的ID,我们通过相应的索引找到相应的线程和线程块。
threadIdx,blockIdx
Block ID: 1D or 2D
Thread ID: 1D, 2D or 3D
理解kernel,必须要对kernel的线程层次结构有一个清晰的认识。首先GPU上很多并行化的轻量级线程。kernel在device上执行时实际上是启动很多线程,一个kernel所启动的所有线程称为一个网格(grid),同一个网格上的线程共享相同的全局内存空间,grid是线程结构的第一层次,而网格又可以分为很多线程块(block),一个线程块里面包含很多线程,这是第二个层次。线程两层组织结构如上图所示,这是一个gird和block均为2-dim的线程组织。grid和block都是定义为dim3类型的变量,dim3可以看成是包含三个无符号整数(x,y,z)成员的结构体变量,在定义时,缺省值初始化为1。因此grid和block可以灵活地定义为1-dim,2-dim以及3-dim结构,kernel调用时也必须通过执行配置<<<grid, block>>>来指定kernel所使用的网格维度和线程块维度。举个例子,我们以上图为例,分析怎么通过<<<grid,block>>>>这种标记方式索引到我们想要的那个线程。CUDA的这种<<<grid,block>>>其实就是一个多级索引的方法,第一级索引是(grid.xIdx, grid.yIdy),对应上图例子就是(1, 1),通过它我们就能找到了这个线程块的位置,然后我们启动二级索引(block.xIdx, block.yIdx, block.zIdx)来定位到指定的线程。这就是我们CUDA的线程组织结构。
这里想谈谈SP和SM(流处理器),很多人会被这两个专业名词搞得晕头转向。
SP:最基本的处理单元,streaming processor,也称为CUDA core。最后具体的指令和任务都是在SP上处理的。GPU进行并行计算,也就是很多个SP同时做处理。
SM:多个SP加上其他的一些资源组成一个streaming multiprocessor。也叫GPU大核,其他资源如:warp scheduler,register,shared memory等。SM可以看做GPU的心脏(对比CPU核心),register和shared memory是SM的稀缺资源。CUDA将这些资源分配给所有驻留在SM中的threads。因此,这些有限的资源就使每个SM中active warps有非常严格的限制,也就限制了并行能力。
需要指出,每个SM包含的SP数量依据GPU架构而不同,Fermi架构GF100是32个,GF10X是48个,Kepler架构都是192个,Maxwell都是128个。
简而言之,SP是线程执行的硬件单位,SM中包含多个SP,一个GPU可以有多个SM(比如16个),最终一个GPU可能包含有上千个SP。这么多核心“同时运行”,速度可想而知,这个引号只是想表明实际上,软件逻辑上是所有SP是并行的,但是物理上并不是所有SP都能同时执行计算(比如我们只有8个SM却有1024个线程块需要调度处理),因为有些会处于挂起,就绪等其他状态,这有关GPU的线程调度。

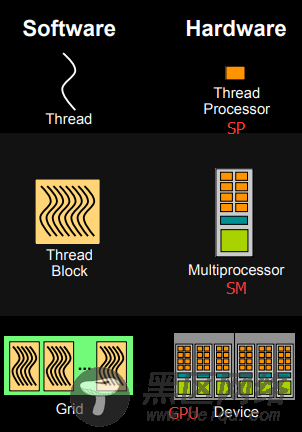

下面这个图将从硬件角度和软件角度解释CUDA的线程模型。
每个线程由每个线程处理器(SP)执行
线程块由多核处理器(SM)执行
一个kernel其实由一个grid来执行,一个kernel一次只能在一个GPU上执行
