Linux下主机充当防火墙的巧妙应用之iptables

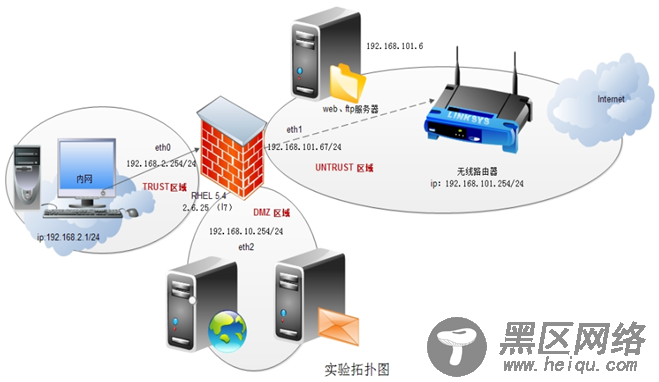

实验综合拓扑图:


注意事项:防火墙由Red Hat Linux 5.4 版本的机器充当,eth0 使用Host-only (vmware 1),eth1 使用Bridge(本地连接),eth2(vmware 2)

前期工作:

iptables 仅能过滤网络层的内容,例如协议、端口等等

如果想要过滤应用层的,需要打上七层协议的补丁包!还需内核支持

操作步骤如下:

一、重新编译内核

1、合并kernel+layer7补丁

[root@gjp99 ~]# ll
total 48336
-rw------- 1 root root      960 Aug  2 21:30 anaconda-ks.cfg
drwxr-xr-x 2 root root     4096 Aug  2 21:41 Desktop
-rw-r--r-- 1 root root    35556 Aug  2 21:30 install.log
-rw-r--r-- 1 root root     4062 Aug  2 21:30 install.log.syslog
-rw-r--r-- 1 root root   435891 Aug  3 13:55 iptables-1.4.2.tar.bz2
-rw-r--r-- 1 root root   128196 Aug  3 13:55 l7-protocols-2008-10-04.tar.gz
-rw-r--r-- 1 root root 48622017 Aug  3 13:55 linux-2.6.25.19.tar.bz2
-rw-r--r-- 1 root root   174790 Aug  3 13:55 netfilter-layer7-v2.20.tar.gz

[root@gjp99 ~]# cd /usr/src/
[root@gjp99 src]# ll
total 24
drwxr-xr-x  3 root root 4096 Aug  2 21:25 kernels
drwxrwxr-x 21 root root 4096 Oct 23  2008 linux-2.6.25.19
drwxr-xr-x  4 1000 1000 4096 Aug 22  2008 netfilter-layer7-v2.20
drwxr-xr-x  7 root root 4096 Aug  2 21:27 RedHat
[root@gjp99 src]# cd linux-2.6.25.19/
[root@gjp99 linux-2.6.25.19]#  patch -p1 < /usr/src/netfilter-layer7-v2.20/kernel-2.6.25-layer7-2.20.patch
patching file net/netfilter/Kconfig
patching file net/netfilter/Makefile
patching file net/netfilter/xt_layer7.c
patching file net/netfilter/regexp/regexp.c
patching file net/netfilter/regexp/regexp.h
patching file net/netfilter/regexp/regmagic.h
patching file net/netfilter/regexp/regsub.c
patching file net/netfilter/nf_conntrack_core.c
Hunk #1 succeeded at 208 (offset -2 lines).
patching file net/netfilter/nf_conntrack_standalone.c
patching file include/net/netfilter/nf_conntrack.h
patching file include/linux/netfilter/xt_layer7.h

2、配置新内核

shell> cp /boot/config-2.6.18-8.el5 .config    //偷个懒,沿用旧的内核配置
shell&gt; make menuconfig

//配置内核时,在“Networking ---&gt; Networking Options ---&gt; Network Packet filtering framework (Netfilter) ”处主要注意两个地方:
    1)  Code Netfilter Configuration
        //将“Netfilter connection tracking suport (NEW)”选择编译为模块(M),需选取此项才能看到layer7支持的配置。
        //将layer7、string、state、time、IPsec、iprange、connlimit……等编译成模块,根据需要看着办。

2)  IP: Netfilter Configuration
        //将“IPv4 connection tracking support (require for NAT)”编译成模块。
        //将“Full NAT”下的“MASQUERADE target support”和“REDIRECT target support”编译成模块。

3、编译及安装模块、新内核

shell&gt; make && make modules_install && make install

//编译安装成后后,重启选择使用新的内核(2.6.25.19)引导系统


注意这里的ftp 要选上
