nfiniband网卡安装、使用总结

首先，得了解什么是RDMA，贴几个资料：

深入浅出全面解析RDMA

RDMA技术详解（一）：RDMA概述

RDMA技术详解（二）：RDMA Send Receive操作

然后得了解如何实现，这两个可以有个初步了解：

RDMA编程：事件通知机制

RDMA read and write with IB verbs

编程过程，真正有用的还是官方的手册：

RDMA Aware Networks Programming User Manual

mellanox官方社区能找到很多你需要的东西：

https://community.mellanox.com/s/

也下了个中文版，但我感觉英文版看着更好。

中文版: https://pan.baidu.com/s/1BkbinPMy6fwN7J5BPFadDw 提取码: rm8i

RDMA编程入门可参考的项目：

https://github.com/tarickb/the-geek-in-the-corner

https://github.com/jcxue/RDMA-Tutorial

2. 驱动安装

下载驱动，进入网站选择相应系统和软件版本，archive versions这里可以下载旧版本驱动

挂载或解压，如果下载的iso则挂载，若是tgz就解压，下面是挂载命令：

sudo mount -o ro,loop MLNX_OFED_LINUX-5.0-2.1.8.0-ubuntu16.04-x86_64.iso /mnt

安装

cd /mnt sudo ./mlnxofedinstall

可能会提示你安装一堆东西，复制，安装就可以了。

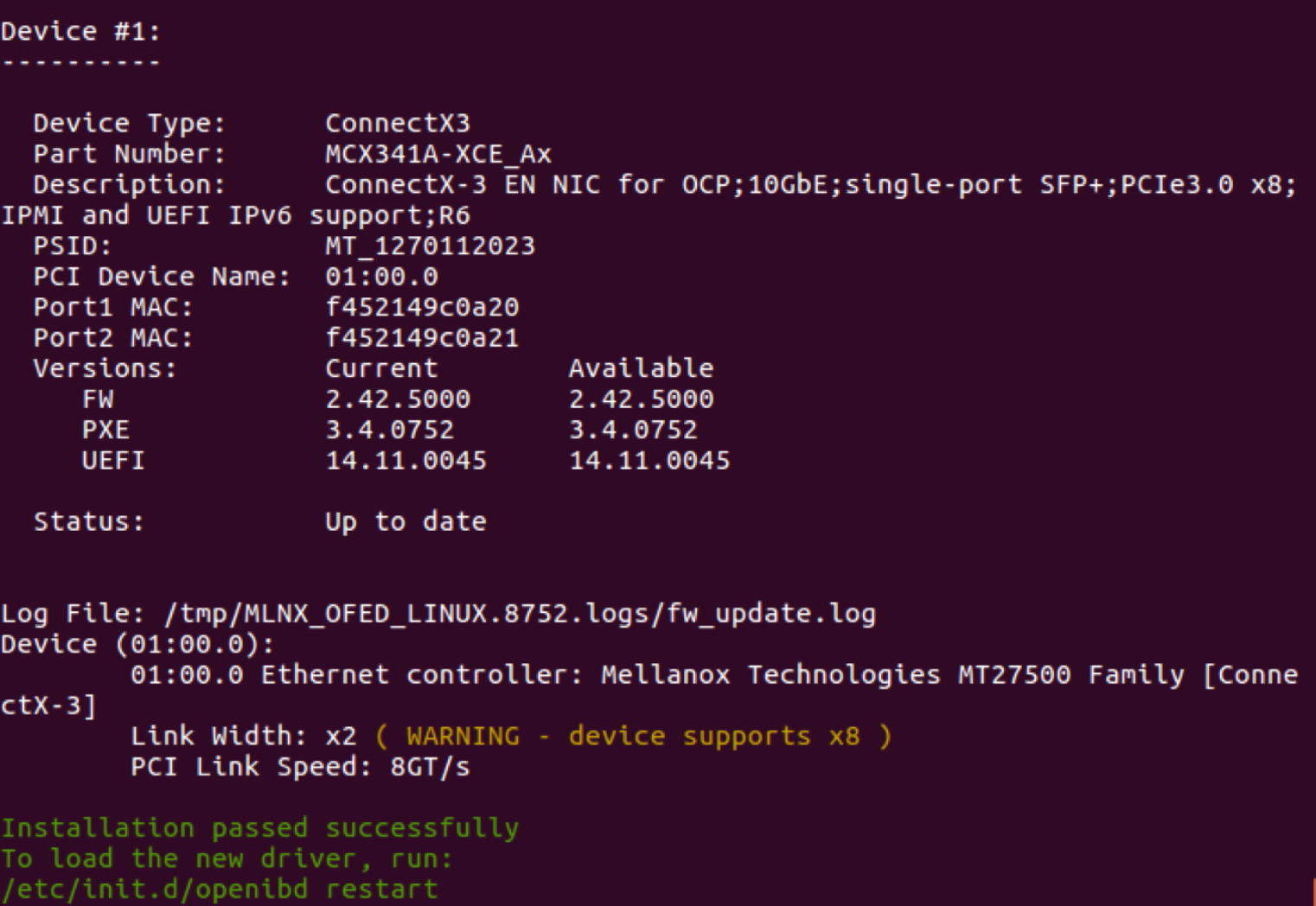

安装成功截图：

执行以下命令：

sudo /etc/init.d/openibd restart sudo /etc/init.d/opensmd restart

5. 查看网卡状态：

sudo hca_self_test.ofed

<img src="http://gitee.com/sctb/abin_pictures/raw/master/imgs/20200622215258.png" /> 没有 failed 就对了。 一些其它查看网卡信息的命令：

ibstat
ibstatus
ibv_devinfo
ibv_devices #查看本主机的infiniband设备
ibnodes #查看网络中的infiniband设备

6. 配置ip - ubuntu执行： ```shell sudo vim /etc/network/interfaces ``` 在文件中添加如下内容： ``` auto enp1s0 iface enp1s0 inet static address 172.16.0.104 netmask 255.255.255.0 broadcast 172.16.0.255 ``` enp1s0是网卡名称，通过ifconfig查看，address是要给infiniband网卡配置的ip地址。 重启网络服务： ``` sudo service networking restart ``` - centos执行： ``` sudo vim /etc/sysconfig/network-scripts/ifcfg-ib0 ``` 添加如下内容： ``` DEVICE=ib0 BOOTPROTO=static IPADDR=172.16.0.104 NETMASK=255.255.255.0 BROADCAST=172.16.0.255 NETWORK=172.16.0.0 ONBOOT=yes ``` 重启网口： ``` sudo ifdown ib0 sudo ifup ib0 ``` ## 3. 性能测试 1. 服务端运行：

ib_send_bw -a -c UD -d mlx4_0 -i 1

注意，参数 -i 指定端口，在一个网卡有多个网口的时候，需要指定测试的端口，具体哪个端口，通过 ibstatus 可以看到。 2. 客户端运行：

ib_send_bw -a -c UD -d mlx4_0 -i 1 172.16.0.102

最后面的ip地址是服务端infiniband网卡的ip地址。 <img src="http://gitee.com/sctb/abin_pictures/raw/master/imgs/20200622221446.png" /> 3. 其他测试项 ``` ib_atomic_bw ib_atomic_lat ib_read_bw ib_read_lat ib_send_bw ib_send_lat ib_write_bw ib_write_lat ``` bw表示测试带宽，lat表示测试延迟，参数同上，可以i通过 --help 查看。 ## 4. 其他问题 更换网卡工作模式： 有些网卡，当你安装好驱动后，通过 ibstatus 命令，会出现下面的情况： <img src="http://gitee.com/sctb/abin_pictures/raw/master/imgs/20200622221842.png" /> 可以看到，该网卡现在处于 Ethernet 的工作模式，如果想要切换成infiniband模式，参考如下链接： [https://community.mellanox.com/s/article/howto-change-port-type-in-mellanox-connectx-3-adapter](https://community.mellanox.com/s/article/howto-change-port-type-in-mellanox-connectx-3-adapter) 查看当前工作模式：

sudo /sbin/connectx_port_config -s

输入以下命令切换工作模式：

sudo /sbin/connectx_port_config

<img src="http://gitee.com/sctb/abin_pictures/raw/master/imgs/20200622222510.png" /> 如果提示如图，说明不支持infiniband模式，否则，就切换成功了，再次使用一下命令可以验证：

sudo /sbin/connectx_port_config -s

不能切换到infiniband工作模式，并不代表不支持RDMA，处于Ethernet模式的网卡使用 RoCE 协议工作。 > RDMA 协议：底层可以是以太网（ RoCE 或者 iWARP ）或者 Infiniband 有些网卡只支持Ethernet（RoCE），不支持Infiniband模式，也就是想从Ethernet切换到Infiniband模式时不能成功，这个要提前了解好。我目前了解到的，Connectx-3只支持Ethernet模式。 [https://community.mellanox.com/s/question/0D51T00006RVtsz/connectx4-says-it-doesnt-support-linktypep1-configuration](https://community.mellanox.com/s/question/0D51T00006RVtsz/connectx4-says-it-doesnt-support-linktypep1-configuration)
