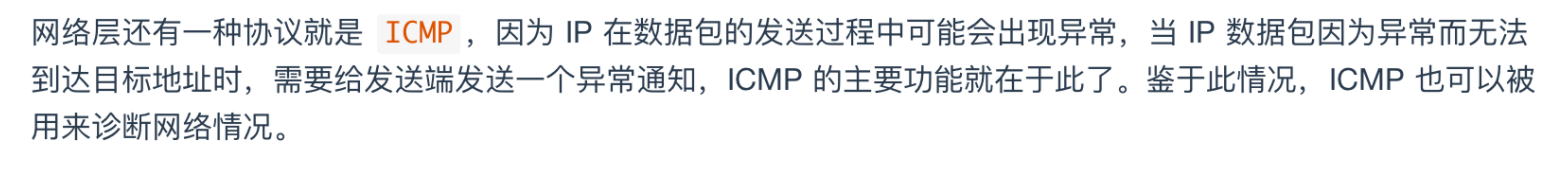

我们之前的文章中了解过 TCP/IP 协议，我那时候码了一句
原文链接见如下：

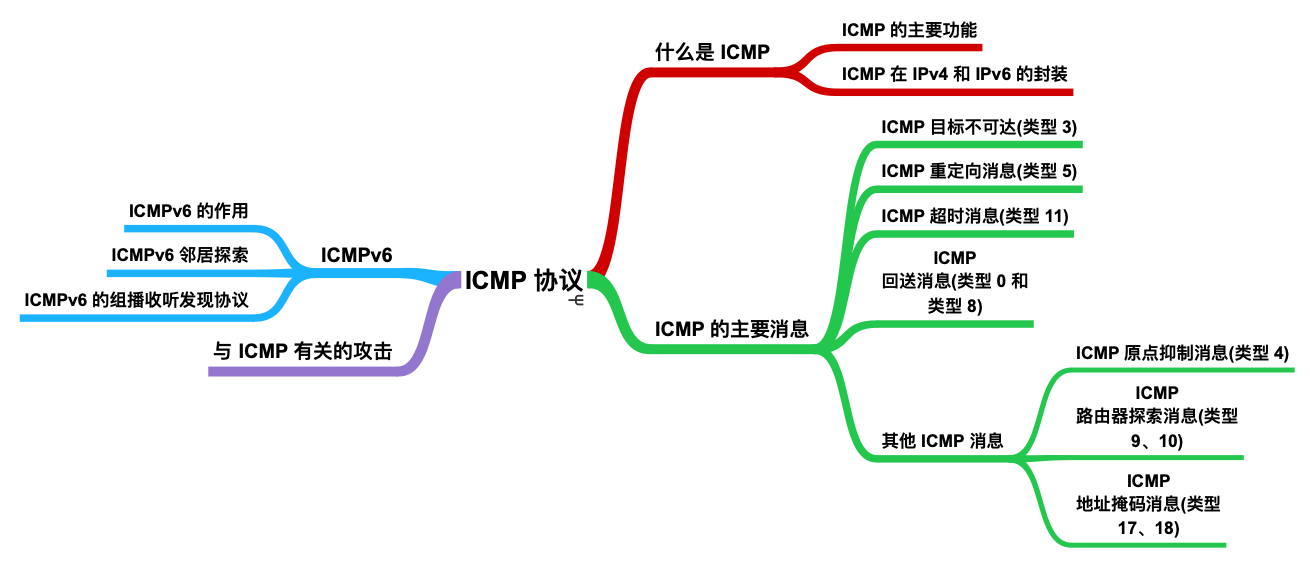

下面我们就来真正认识一下 ICMP 协议
什么是 ICMPICMP 的全称是 Internet Control Message Protocol(互联网控制协议)，它是一种互联网套件，它用于IP 协议中发送控制消息。也就是说，ICMP 是依靠 IP 协议来完成信息发送的，它是 IP 的主要部分，但是从体系结构上来讲，它位于 IP 之上，因为 ICMP 报文是承载在 IP 分组中的，就和 TCP 与 UDP 报文段作为 IP 有效载荷被承载那样。这也就是说，当主机收到一个指明上层协议为 ICMP 的 IP 数据报时，它会分解出该数据报的内容给 ICMP，就像分解数据报的内容给 TCP 和 UDP 一样。
ICMP 协议和 TCP、UDP 等协议不同，它不用于传输数据，只是用来发送消息。因为 IP 协议现在有两类版本：IPv4 和 IPv6 ，所以 ICMP 也有两个版本：ICMPv4 和 ICMPv6。
ICMP 的主要功能对于 ICMP 的功能，主要分为两个
ICMP 的第一个功能是确认 IP 包是否能够成功到达目标地址，当两个设备通过互联网相连时，任意一个设备发送给另一个设备的 IP 包如果没有到达，就会生成 ICMP 数据包发送给设备共享。
ICMP 的第二个功能是进行网络诊断，经常使用 ICMP 数据包的两个终端程序是 ping 和 traceroute，traceroute 程序用于显示两台互联网设备之间可能的路径并测量数据包在 IP 网络上的时延。ping 程序是 traceroute 的简化版本，我们经常使用 ping 命令来测试两台设备之间是否互联，ping 通常用来测试两台主机之间的连接速度，并准确报告数据包到达目的地并返回后所花费的时间。
现在我们知道了，如果在 IP 通信过程中由于某个 IP 包由于某种原因未能到达目标主机，那么这个具体的原因将由 ICMP 进行通知，下面是一个 ICMP 的通知示意图

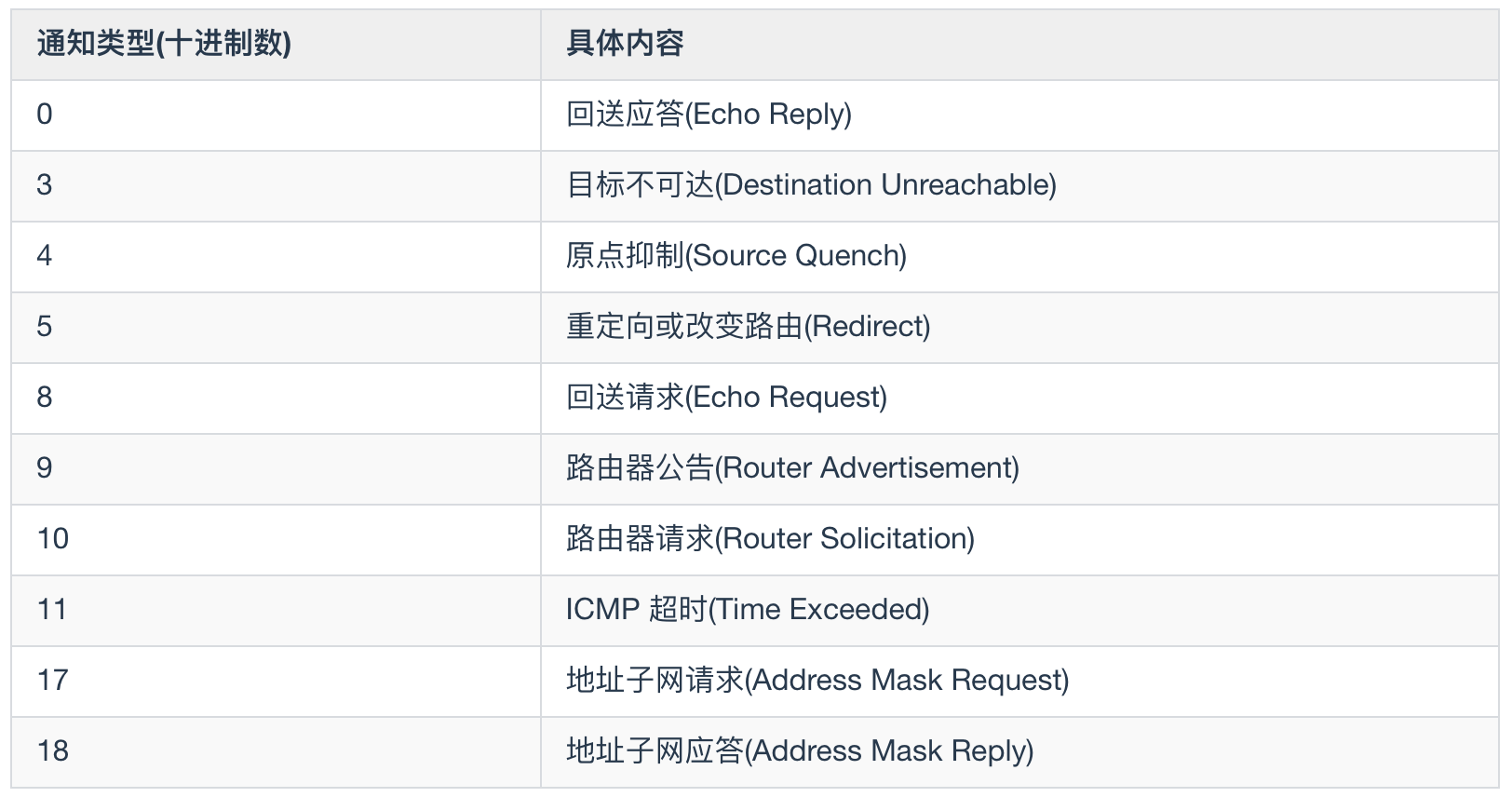

上面我们只是画出了路由器 2 给主机 A 发送了一个 ICMP 数据包，而没有画出具体的通知类型，但实际情况是，上面发送的是目标不可达类型(Destination unreachable)，ICMP 也是具有不同的通知类型的，下面我们汇总了 ICMP 数据包的具体通知类型。
上表显示的 ICMP 通知类型主要分为两类：有关 IP 数据报传递的 ICMP 报文，这类报文也叫做差错报文(error message)，以及有关信息采集和配置的 ICMP 报文，这类报文也被称为查询 query 或者信息类报文。
信息类报文包括回送请求和回送应答(类型 8 和 类型 0 )，路由器公告和路由器请求(类型 9 和 类型 0 )。最常见的差错报文类型包括目标不可达(类型 3 )、重定向(类型 5)、超时(类型 11)。
ICMP 在 IPv4 和 IPv6 的封装我们知道，ICMP 是承载在 IP 内部的，而且 IPv4 和 IPv6 的封装位置不同：
ICMP 在 IPv4 协议中的封装

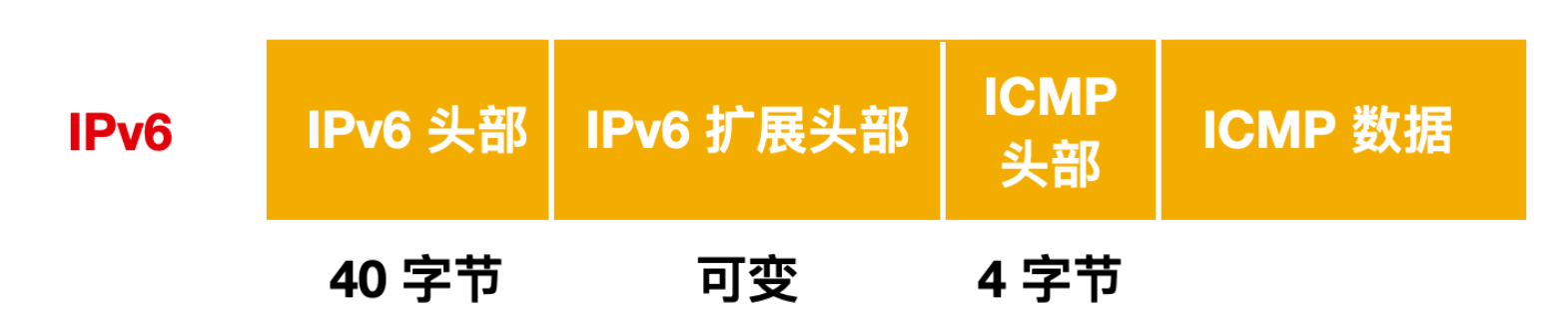

ICMP 在 IPv6 协议中的封装
上面两张图显示了 ICMPV4 和 ICMPv6 的报文格式。开头的 4 个字节在所有的报文中都是一样的。但是其余部分在不同的报文中却不一样。

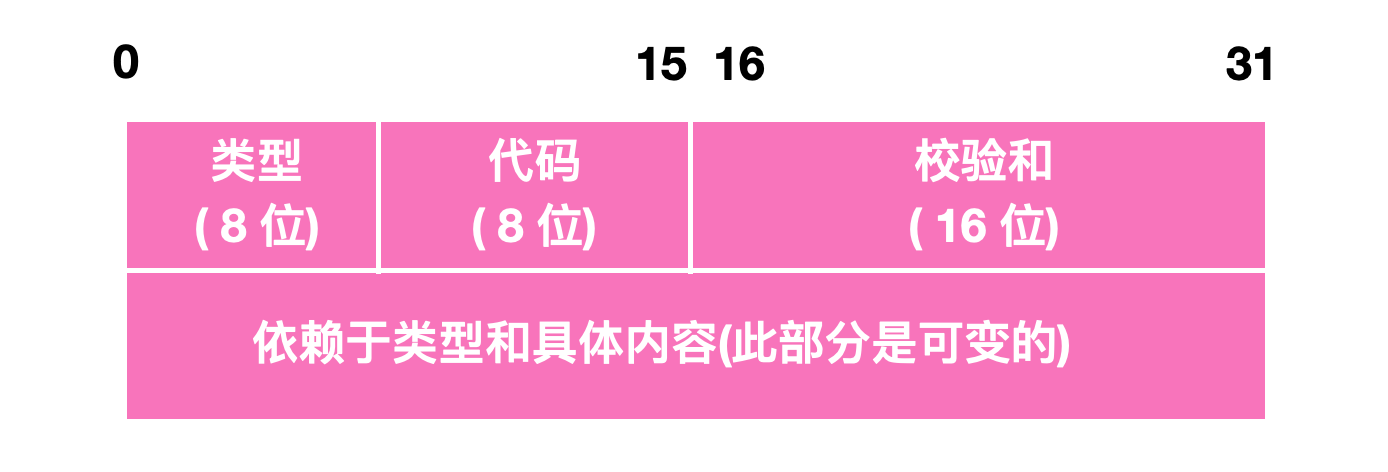

ICMP 头部包含了整个 ICMP 数据段的校验和，具体格式如下
所有的 ICMP 报文都以 8 位的类型(Type) 和代码(Code) 字段开始，其后的 16 位校验和涵盖了整个报文，ICMPv4 和 ICMPv6 种的类型和代码字段是不同的。
ICMP 的主要消息 ICMP 目标不可达(类型 3)
