在Android的SDK工具包中，有很多十分有用的工具，可以帮助程序员开发和测试Android应用程序，大大提高其工作效率。其中的一款叫Hierachy Viewer的可视化调试工具，可以很方便地在开发者设计，调试和调整界面时，提高用户的开发效率。本文将以一个实际例子讲解如何使用该款工具运用在Android的开发过程中。本文的读者对象为具备初步Android知识的用户。
步骤1 设计界面

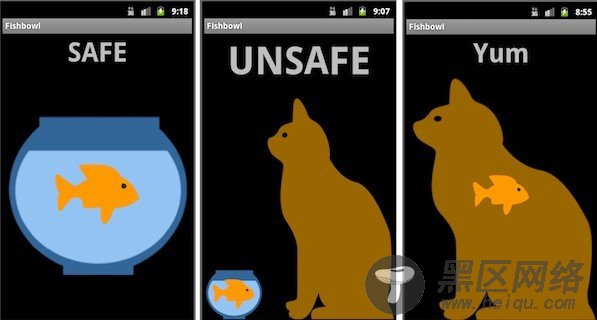

在我们的这个例子中，有三个不同的界面，以方便我们演示使用Hierarchy Viewer。每一个界面都使用了LinearLayout和FrameLayout布局，以及文本框TextView及图片框ImageView控件。如下图，三个界面中的图案分别用了一只小猫，一个鱼缸，一条金鱼，它们各自的位置布局见下图：
在上面的三个图中，最左面的一个图，使用了一个垂直布局的LinearLayout，并且划分为两行，第一行是一个TextView文本框，里面的文字是“Safe”，第2行是一个FrameLayout帧布局，分别包含了一条鱼和一个鱼缸子。
中间的图中，使用了一个垂直布局的LinearLayout，并且划分为两行，第一行是写有“Unsafe”文本的文本框，第二行也有一个LinearLayout的水平布局，分别又包含了两个ImageView控件：一个鱼缸及鱼，还有一只小猫。
最右边的图中，使用了一个垂直布局的LinearLayout，并且划分为两行，第一行是写有“Yum” 文本的文本框，第2行是一个FrameLayout帧布局，分别包含了一条小猫和一条鱼。跟第一张图有点相象。
步骤2 启动应用程序
在设计界面后，我们直接用模拟器启动我们的应用程序，要注意的是，在debug状态下，是不能启动Hierachy Viewer的。
步骤3 启动Hierachy Viewer
目前，在eclipse的ADT Android插件中，还不能启动Hierachy Viewer，但可以从Android SDK工具包中，通过命令行的方式可以启动，具体方法为，到Android SDK下的tools目录下，在命令行方式下运行hierachyviewer即可。

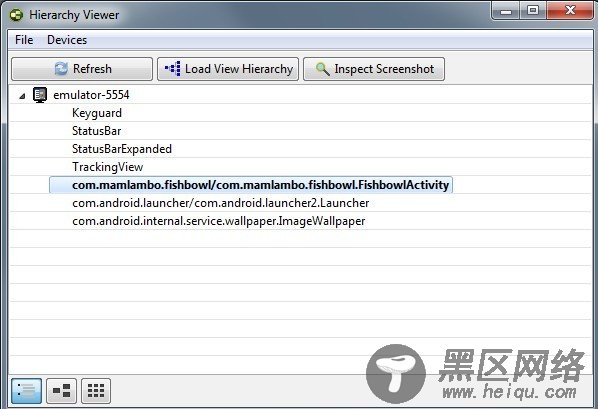

在启动后，可以看到如下的界面，会显示当前正在运行中的模拟器的信息，这里我们可以鼠标点击我们已经启动了的Activity:
同时可以看到，有两个按钮，分别代表两个功能：
1)Load View Hierarchy (可以查看界面的控件层次)
2)Inspect Screenshot (进入界面精确查看模式)
下面分别介绍两者的功能。
步骤4 Inspecting Screenshots(界面精确查看模式)

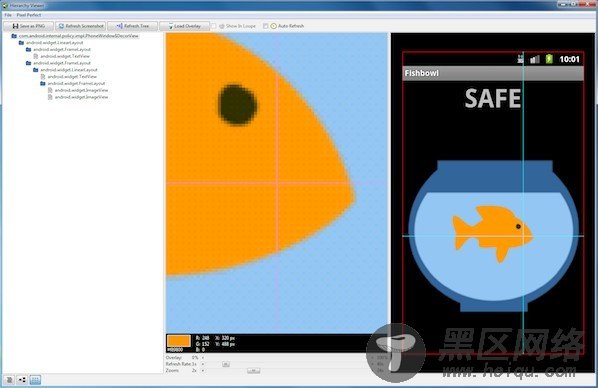

先点Inspecting Screenshots按钮，进入界面精确查看模式。在这个模式
下，开发者可以随意点界面的任意一部分，进行放大或缩小观察以查看界面中各控件的具体位置和情况，如下图所示：
同时，还可以将截取的界面另外保存为PNG格式的图片文件。
步骤5 Load View Hierarchy 查看界面的控件层次
接下来，我们重点学习如何在Load View Hierachy中查看界面中各个控件的层次结构关系。首先当点Load View Hierarchy按钮后，会进入如下图所示界面：
要注意的是，在屏幕的左下方，有三个按钮，当点最左边的按钮时，返回的是模拟器的列表界面(也就是刚进入Hierarchy Viwer的界面)，中间按钮则是Load View Hierachy的主界面，用户可以在这两种状态中来回切换。
接下来，我们看上图，Load View Hierachy界面被划分为四个部分，分别是最左边(面积最大一块)，该部分显示界面控件的层次结构，我们称之为主窗口，而右上方的一个部分，是以缩略图的方式显示整个应用中的各控件的层次关系，当如果一个界面中的控件比较多的时候，可以通过鼠标在这个显示区域进行移动，则左边的主窗口中会具体显示相关的控件信息。右边区域的中间部分，显示的每个控件的具体属性，是控件的属性面版。而右下角部分的区域，则是当用户点界面中的某个控件时，会在该部分显示区域，显示出用户所点的控件，在界面中的具体位置，会用红色部分标出，方便用户辨识。
步骤6 理解Hierachy Viewer的主窗口
最左部分的主窗口,将一个Activity中的所有控件的层次结构从左到右显示了出来,其中最右部分是最低一层的控件。用我们的例子来说，如果选择了第一个界面(即上文提到的三张图界面的最左边的一张)，在主窗口的最右边，从右往左看，可以看到最右边的是两个ImageView控件：鱼缸的图片和小鱼的图片。
