中间件增强框架之-CaptureFramework框架

应用服务监控是智能运维系统的重要组成部分。在UAV系统中,中间件增强框架(MOF)探针提供了应用画像及性能数据收集等功能,其中数据收集功能主要采集四类数据:实时数据、画像数据、调用链接数据生成以及线程数据分析数据。为实现实时数据采集,UAVStack设计了CaptureFramework框架,提供统一的数据抓取行为和生成抓取结果能力。

二、CaptureFramework运行原理

中间件增强框架之-CaptureFramework框架

2.1 关键技术说明

JavaAssist

Monitor捕获体系

precap/docap

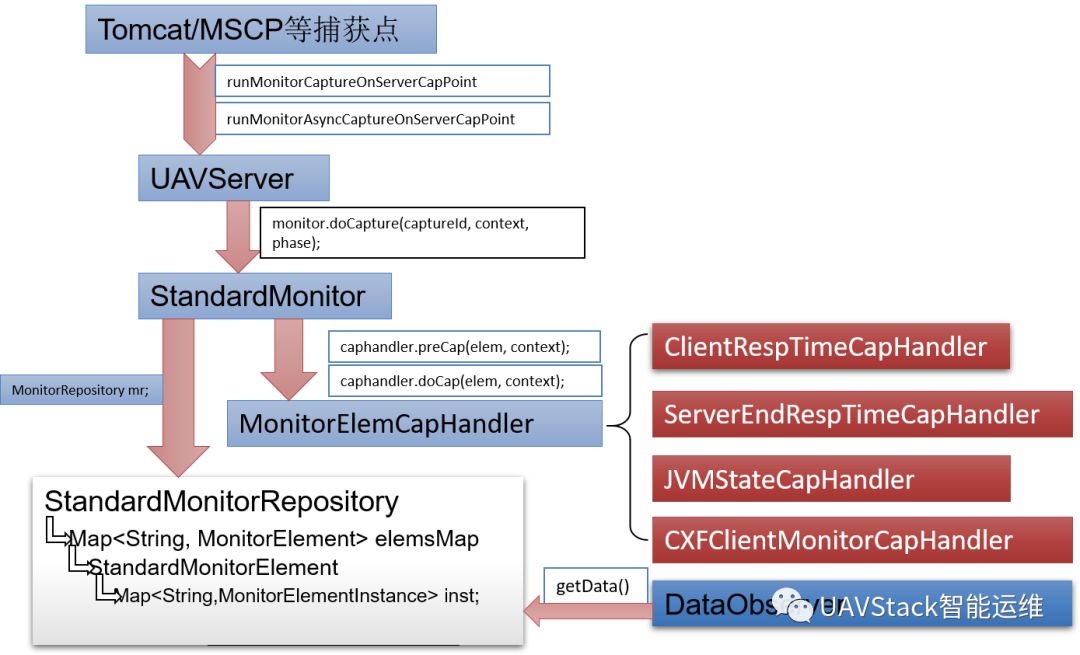

2.2 架构说明

捕获点:支持Tomcat、MSCP、Springboot、Jetty埋点。

UAVServer单例:作为统一的捕获入口点,提供了同步和异步方法。

StandardMonitor:实现了Monitor接口,是实时数据抓取实现类,提供了doCapture方法,负责抓取行为和生成抓取结果。

MonitorElemCapHandler:不同的抓取逻辑和抓取点的共同接口实现不同的埋点逻辑,提供了抓取行为的方法preCap与doCap以及生成抓取结果的方法preStore。

StandardMonitorRepository:存储实时数据抓取数据结构。

DataObserver:暴露了JMX/HTTP接口数据。

2.3 关键类说明

Monitor实时监控主要是从DefaultMonitorSupporter类启动初始化StandardMonitor对象,通过CaptureFramework将monitor对象安装到DataStore对象中。

DataObserver提供JMX/HTTP服务,供后续MA抓取使用,其中Http服务注册了三个handler,分别为HttpJEEJVMObserver、HttpJEEMonitorObserver、 HttpJEEProfileObserver。不同的handler暴露了不同的接口。

MonitorHandler包下的Handler类具体处理Monitor的指标数据计算和统计。

2.4 捕获点剖析

CaptureFrameWork框架提供了统一的捕获入口点,在UAVServer中分别提供了同步方法与异步方法:

同步捕获入口点:runMonitorCaptureOnServerCapPoint

异步捕获入口点:runMonitorAsyncCaptureOnServerCapPoint

2.4.1 同步与异步调用的差异分析

异步比同步多增加了一个参数CaptureContextMapFromAnotherThread,该参数若不为空,则需要合并上下文的信息。一般情况下在使用异步方法埋点时,在方法执行前调用异步捕获方法传入的CaptureContextMapFromAnotherThread为空,并返回封装好的上下文信息,在方法执行结束后调用异步捕获方法传入上下文信息,并进行上下文信息合并,再进行具体的捕获操作,具体可参考以下代码片段:

方法执行前的异步调用

方法执行后的异步调用如下,其中ccMap为异步调用返回的封装好的上下文信息

中间件增强框架之-CaptureFramework框架

2.5 抓取行为剖析

Monitor接口:提供了多个接口,其中最主要的是doCapture与doPreStore方法,doCapture用来实现在特定的捕获点执行抓取数据行为,doPreStore方法用来实现在存储到数据结构之前的一些捕获动作,做一些特殊数据的处理。

StandardMonitor类: Monitor接口的具体实现类。

StandardMonitorRepository类:存储实时数据抓取数据结构。

MonitorElementInstance接口:存储实时数据抓取数据结构的实例接口。

StandardMonitorElementInstance类:MonitorElementInstance接口的具体实现类。

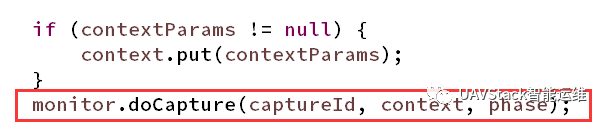

无论是同步捕获入口点还是异步捕获入口点都会执行doCapture方法,代码片段如下:

中间件增强框架之-CaptureFramework框架

monitor.doCapture是调用了Monitor接口中的doCapture,其实现类是StandardMonitor。

StandardMonitor中的doCapture方法主要做了如下操作:

根据参数获取当前的MonitorElement数组,MonitorElement数组通过StandardMonitorRepository的getElementByCapId实现;

循环处理MonitorElement数组,获取捕捉数据实现类,根据实现类获取当前要执行的handler,最后根据当前获取的handler判断捕获阶段(precap/docap),然后进行相应的处理。不同的handler根据不同的特性处理生成MonitorElementInstance,最后将结果存储在StandardMonitorRepository数据结构中。

以ServerEndRespTimeCapHandler(服务端抓取行为)为例:

preCap方法:只记录了服务的开始请求时间。

doCap方法:根据不同的monitorElemId进行不同的逻辑处理,最后封装好MonitorElementInstance实例,然后再进行抓取行为结果的处理,其中包含最大值消峰、最大值、最小值、返回状态码、时间戳更新、计数等相应的数据处理。

三、实时数据采集 3.1 什么是实时数据
