用初中数学知识撸一个canvas环形进度条

周末好，今天给大家带来一款接地气的环形进度条组件vue-awesome-progress。近日被设计小姐姐要求实现这么一个环形进度条效果，大体由四部分组成，分别是底色圆环，进度弧，环内文字，进度圆点。设计稿截图如下：

我的第一反应还是找现成的组件，市面上很多组件都实现了前3点，独独没找到能画进度圆点的组件，不然稍加定制也能复用。既然没有现成的组件，只有自己用vue + canvas撸一个了。

效果图

先放个效果图，然后再说下具体实现过程，各位看官且听我慢慢道来。

安装与使用

源码地址，欢迎star和提issue。

安装 npm install --save vue-awesome-progress 使用 全局注册 import Vue from 'vue' import VueAwesomeProgress from "vue-awesome-progress" Vue.use(VueAwesomeProgress) 局部使用 import VueAwesomeProgress from "vue-awesome-progress" export default { components: { VueAwesomeProgress }, // 其他代码 } webpack配置

由于当前版本发布时，未进行babel编译，因此使用时需要自行将vue-awesome-progress纳入babel-loader的解析范围。示例如下：

// resolve函数是连接路径的，方法体是path.join(__dirname, "..", dir) { test: /\.js$/, loader: "babel-loader", include: [ resolve("src"), resolve("node_modules/vue-awesome-progress") ] } 静态展示

任何事都不是一蹴而就的，我们首先来实现一个静态的效果，然后再实现动画效果，甚至是复杂的控制逻辑。

确定画布大小

第一步是确定画布大小。从设计稿我们可以直观地看到，整个环形进度条的最外围是由进度圆点确定的，而进度圆点的圆心在圆环圆周上。

因此我们得出伪代码如下：

// canvasSize: canvas宽度/高度 // outerRadius: 外围半径 // pointRadius: 圆点半径 // pointRadius: 圆环半径 canvasSize = 2 * outerRadius = 2 * (pointRadius + circleRadius)

据此我们可以定义如下组件属性：

props: { circleRadius: { type: Number, default: 40 }, pointRadius: { type: Number, default: 6 } }, computed: { // 外围半径 outerRadius() { return this.circleRadius + this.pointRadius }, // canvas宽/高 canvasSize() { return 2 * this.outerRadius + 'px' } }

那么canvas大小也可以先进行绑定了

<template> <canvas ref="canvasDemo" :width="canvasSize" :height="canvasSize" /> </template> 获取绘图上下文

getContext('2d')方法返回一个用于在canvas上绘图的环境，支持一系列2d绘图API。

mounted() { // 在$nextTick初始化画布，不然dom还未渲染好 this.$nextTick(() => { this.initCanvas() }) }, methods: { initCanvas() { var canvas = this.$refs.canvasDemo; var ctx = canvas.getContext('2d'); } } 画底色圆环

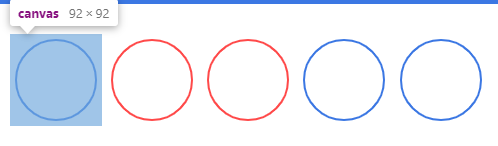

完成了上述步骤后，我们就可以着手画各个元素了。我们先画圆环，这时我们还要定义两个属性，分别是圆环线宽circleWidth和圆环颜色circleColor。

circleWidth: { type: Number, default: 2 }, circleColor: { type: String, default: '#3B77E3' }

canvas提供的画圆弧的方法是ctx.arc()，需要提供圆心坐标，半径，起止弧度，是否逆时针等参数。

ctx.arc(x, y, radius, startAngle, endAngle, anticlockwise);

我们知道，Web网页中的坐标系是这样的，从绝对定位的设置上其实就能看出来（top，left设置正负值会发生什么变化），而且原点(0, 0)是在盒子（比如说canvas）的左上角哦。

对于角度而言，0°是x轴正向，默认是顺时针方向旋转。

圆环的圆心就是canvas的中心，所以x, y 取outerRadius的值就可以了。

ctx.strokeStyle = this.circleColor; ctx.lineWidth = this.circleWidth; ctx.beginPath(); ctx.arc(this.outerRadius, this.outerRadius, this.circleRadius, 0, this.deg2Arc(360)); ctx.stroke();

注意arc传的是弧度参数，而不是我们常理解的360°这种概念，因此我们需要将我们理解的360°转为弧度。

// deg转弧度 deg2Arc(deg) { return deg / 180 * Math.PI }

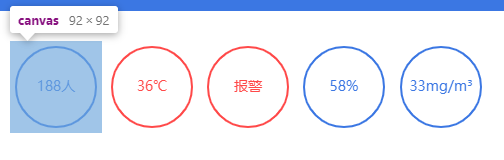

画文字

调用fillText绘制文字，利用canvas.clientWidth / 2和canvas.clientWidth / 2取得中点坐标，结合控制文字对齐的两个属性textAlign和textBaseline，我们可以将文字绘制在画布中央。文字的值由label属性接收，字体大小由fontSize属性接收，颜色则取的fontColor。

if (this.label) { ctx.font = `${this.fontSize}px Arial,"Microsoft YaHei"` ctx.fillStyle = this.fontColor; ctx.textAlign = 'center' ctx.textBaseline = 'middle' ctx.fillText(this.label, canvas.clientWidth / 2, canvas.clientWidth / 2); }

画进度弧
