设计方案--如何设计移动端高清方案

有时候需要前端做到移动端高清显示,1、面对开发移动端H5页面,2、面对不同分辨率的手机,3、面对不同屏幕尺寸的手机。



二、视觉稿

前端开发正常是,视觉的小哥哥给我们psd或者导出的skech文件,这个就是视觉稿,然后前端开始写结构,写元素,调整,优化等等。

对于移动端开发而言,达到页面高清的效果,视觉稿的规范往往会遵循这两点:

(1)选取一款手机的屏幕宽高作为基准(以前是iphone4的320*480,现在更多的是iphone6的375*667)。

(2)对于retina屏幕(可以将更多的像素点压缩至一块屏幕里,从而达到更高的分辨率并提高屏幕显示的细腻程度)(如:dpr=2),为了达到高清效果,视觉稿的画布大小会是基准的2倍,也就是说像素点个数是原来的4倍(比如iphone6的,原先的375*667,就会变成750*1334)。

肯定有疑问:(1)为啥dpr=2的手机,为什么画布大小*2,就可以解决高清问题?(2)对于2倍大小的视觉稿,具体的css是如何还原每一个区块的真实宽高(布局问题)?



三、基础概念

1、物理像素:一个物理像素是显示器(手机屏幕)上最小的物理显示单元,在操作系统的调度下,每一个设备像素都有自己的颜色值和亮度值。

2、设备独立像素:设备独立像素也叫与密度无关像素,可以认为是计算机坐标系统中得到一个点,这个点代表一个可以由程序使用的虚拟像素(比如:css像素),然后由相关系统转换为物理像素。

所以,物理像素和设备独立像素之间存在一定的对应关系,这就是要说的设备像素比

3、设备像素比:设备像素比(简称为dpr)定义了物理像素和设备独立像素的对应关系,它的值可以根据公式计算得出:

设备像素比 = 物理像素 / 设备独立像素 // 在某一方向上,x方向或者y方向

在javascript中,可以通过window.devicePixelRatio方法获取当前设备的dpr。

在css中,通过-webkit-device-pixel-ratio,-webkit-min-device-pixel-ratio和-webkit-max-device-pixel-ratio进行媒体查询,对于不同的dpr的设备,做一些样式适配(主要是针对webkit内核的浏览器和webview)。



4、举个例子

以iphone6为例:

(1)设备宽高为375*667,可以理解成设备的独立像素(css像素);

(2)dpr为2,根据上面计算公式,物理像素应该就是750*1334。

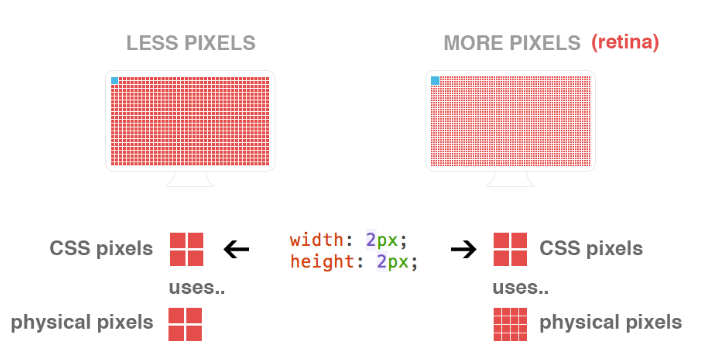

用一张图来表现,就是这样(原谅我的盗图):

设计方案--如何设计移动端高清方案

在不同的屏幕上(普通屏幕 vs retina屏幕),css像素所呈现的大小是一致的,不同的是1个css像素所对应的物理像素个数是不一致的。

在普通屏幕下,1个css像素 对应 1个物理像素(1:1)。 在retina 屏幕下,1个css像素对应 4个物理像素(1:4)。



5、位图像素

一个位图像素是栅格图像(如:png,jpg,gif等)最小的数据单元。每一个位图像素都包含了一些自身的显示信息(如:显示位置,颜色值,透明度等)。

理论上:一个位图像素对应于1个物理像素,图片才能得到完美清晰的展示。。

普通屏幕没有问题的,但是在retina屏幕下会出现位图像素点不够,从而导致图片模糊的情况。

看一张图:

设计方案--如何设计移动端高清方案

如图所示:对于dpr=2的retina屏幕而言,1个位图像素对于4个物理像素,由于单个位图像像素不可以在分隔,只能就近取色,从而导致图片模糊。

所以对于图片高清的问题,比较好的方案是两倍图片(长宽增大到2倍)

如:200×300(css pixel)img标签,就需要提供400×600的图片。

如此下来,位像素点个数就是原来的4倍,在retina屏幕下,位图像素点个数就可以跟物理像素点个数形成1:1的比例,图片自然就清晰了,解决了第一个疑问。



如果出现,普通屏幕下,也用了两倍图片,会怎么样?

很明显,在普通屏幕下,200×300(css pixel)img标签,所对应的物理像素个数就是200×300个,而两倍图片的位图像素个数则是200×300*4,所以就出现1个物理像素点对应4个位图像素点,它的取色也只能通过一定的算法(显示结果就是一张只有原图像素总数四分之一,我们称这个过程叫做downsampling(降采样,降低数据采样率或分辨率的过程)).肉眼看上去虽然图片不会模糊,但是会觉得图片缺少一些锐利度,或者是有点色差(但还是可以接受的)。



四、总结

移动端H5开发,在不同的分辨率,不同屏幕的手机下会遇到几个经典问题

1、retina下,图片高清的问题

上面已经讲到了解决方案:图片的长宽的两倍,然后图片容器缩小50%。

比如:

1、img 标签

width: 200px; height: 300px;
