CSAPP-Lab05 Cache Lab 深入解析

Cache Lab 分为两部分,编写一个高速缓存模拟器以及要求优化矩阵转置的核心函数,以最小化对模拟的高速缓存的不命中次数。本实验对我这种代码能力较差的人来说还是很有难度的。

在开始实验前,强烈建议先阅读以下学习资料

实验说明文档:Writeup

CMU 关于 Cache Lab 的 PPT:Cache Lab Implementation and Blocking

CMU 关于分块优化的讲解: Using Blocking to Increase Temporal Locality

本人踩的坑:我的 lab 环境是 Windows11 + wsl2。由于 wsl2 跨 OS 磁盘访问非常慢,而我是将文件放在 Windows 下进行的实验,Part B 部分的测试结果甚至无法跑出来!所以,建议用虚拟机进行实验,如果你也是 wsl2 用户,请将实验文件放在 wsl2 自己的目录下!

Part A: Writing a Cache Simulator

Part A 要求在csim.c下编写一个高速缓存模拟器来对内存读写操作进行正确的反馈。这个模拟器有 6 个参数:

Usage: ./csim-ref [-hv] -s <s> -E <E> -b <b> -t <tracefile> • -h: Optional help flag that prints usage info • -v: Optional verbose flag that displays trace info • -s <s>: Number of set index bits (S = 2s is the number of sets) • -E <E>: Associativity (number of lines per set) • -b <b>: Number of block bits (B = 2b is the block size) • -t <tracefile>: Name of the valgrind trace to replay

其中,输入的 trace 的格式为:[space]operation address, size,operation 有 4 种:

I表示加载指令

L 加载数据

S存储数据

M 修改数据

模拟器不需要考虑加载指令,而M指令就相当于先进行L再进行S,因此,要考虑的情况其实并不多。模拟器要做出的反馈有 3 种:

hit:命中,表示要操作的数据在对应组的其中一行

miss:不命中,表示要操作的数据不在对应组的任何一行

eviction:驱赶,表示要操作的数据的对应组已满,进行了替换操作

回顾:Cache 结构

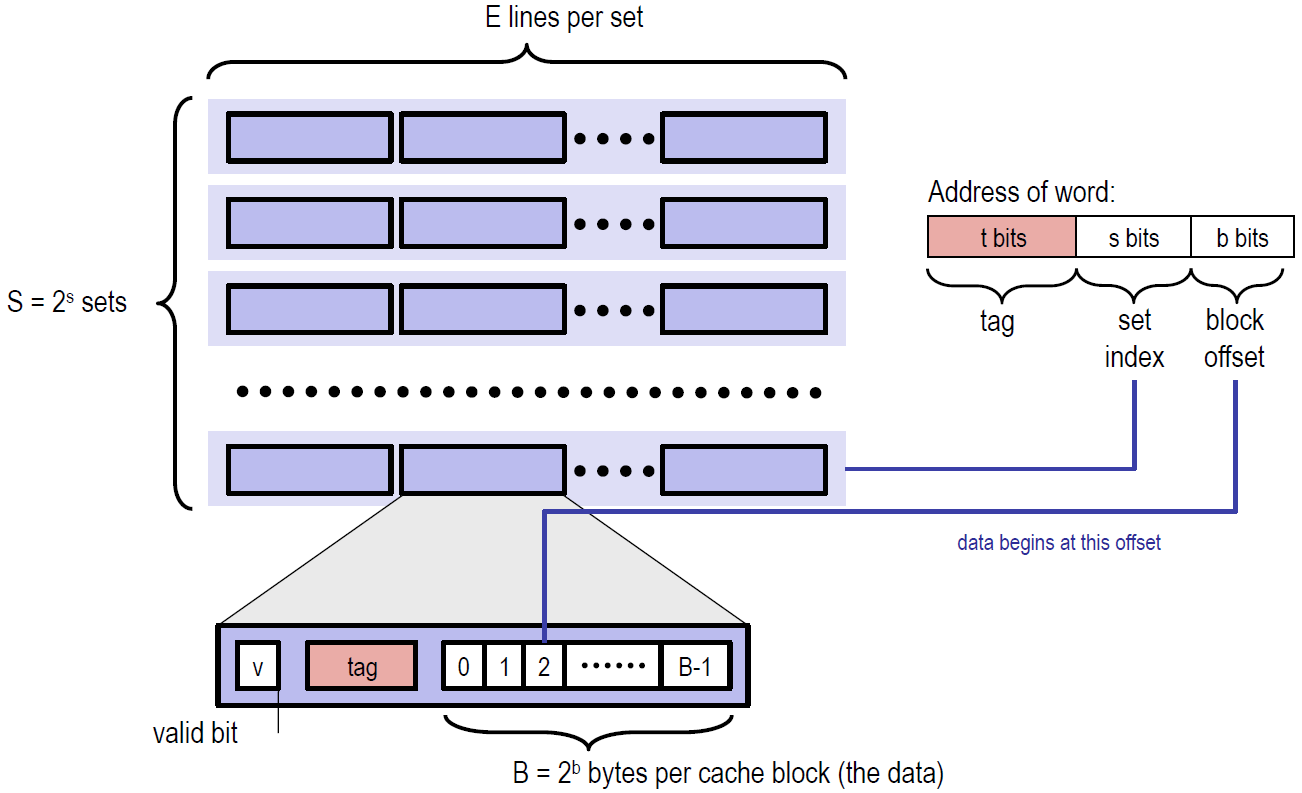

image-20220320192922277

Cache 类似于一个二维数组,它有\(S=2^s\)组,每组有 E 行,每行存储的字节也是固定的。其中,每行都有一个有效位,和一个标记位。想要查找到对应的字节,我们的地址需要三部分组成:

s,索引位,找到对应的组序号

tag,标记位,在组中的每一行进行匹配,判断能否命中

b,块偏移,表明在找到的行中的具体位置。本实验不考虑块便宜,完全可以忽略。

那么,Cache 中的有效位是干什么的呢?判断该行是否为空。这里有一个概念:冷不命中,表示该缓存块为空造成的不命中。而一旦确定不命中不是冷不命中,那么就需要考虑行替换的问题了。我认为,行替换关乎着 Cache 的效率,是 Cache 设计的核心。

回顾:替换策略

当 CPU 要处理的字不在组中任何一行,且组中没有一个空行,那就必须从里面选取一个非空行进行替换。选取哪个空行进行替换呢?书上给了我们两种策略:

LFU,最不常使用策略。替换在过去某个窗口时间内引用次数最少的那一行

LRU,最近最少使用策略。替换最后一次访问时间最久远的哪一行

本实验要求采取的策略为 LRU

那么代码如何实现呢?我的第一反应是实现 S 个双向链表,每个链表有 E 个结点,对应于组中的每一行,每当访问了其中的一行,就把这个结点移动到链表的头部,后续替换的时候只需要选择链尾的结点就好了。但是,为了简单,我还是选择了 PPT 中提示的相对简单的设置时间戳的办法,双向链表以后有时间再写吧。

下面就可以正式开始 Part A 了!我对我写的模拟器的核心部分进行讲解。

数据结构

定义了Cache结构体

typedef struct cache_ { int S; int E; int B; Cache_line **line; } Cache;

用Cache表示一个缓存,它包括 S, B, E 等特征,以及前面说过的,每一个缓存类似于一个二位数组,数组的每一个元素就是缓存中的行所以用一个line来表示这一信息:

typedef struct cache_line { int valid; //有效位 int tag; //标记位 int time_tamp; //时间戳 } Cache_line;

valid以及tag不再赘述,这里的time_tamp表示时间戳,是 LRU 策略需要用到的特征。Cache 初始值设置如下:

void Init_Cache(int s, int E, int b) { int S = 1 << s; int B = 1 << b; cache = (Cache *)malloc(sizeof(Cache)); cache->S = S; cache->E = E; cache->B = B; cache->line = (Cache_line **)malloc(sizeof(Cache_line *) * S); for (int i = 0; i < S; i++) { cache->line[i] = (Cache_line *)malloc(sizeof(Cache_line) * E); for (int j = 0; j < E; j++) { cache->line[i][j].valid = 0; //初始时,高速缓存是空的 cache->line[i][j].tag = -1; cache->line[i][j].time_tamp = 0; } } }

注意,时间戳初始设置为0。

LRU 时间戳实现
